基于Ubuntu+Eclipse+GDB+OpenOCD+STlink搭建STM32开发环境

基于Ubuntu+Eclipse+GDB+OpenOCD+STlink搭建STM32开发环境

• 准备工作：一台能够上网的配置还不错的电脑，stm32开发板，stlink下载器。
  本人的mcu为stm32f429;ST-LINK/V2;Ubuntu18.10 64bit;
• 第一步 搭建ubuntu环境 （如果你已搭建好，可忽略）；
• 第二步 利用OpenOCD+GDB+STlink连接你的开发板；
• 第三步 配置你的eclipse环境；

第一步 搭建ubuntu环境

• 准备工作：
  • 下载ubuntu镜像 https://www.ubuntu.com/download/desktop
  • 下载VMware 链接：https://pan.baidu.com/s/1fgH5CuE76xAIF59FWqD1VA
    提取码：xfk4

解压VMware，你将看到如下文件 点击"安装VMware"
选择“0、一键安装所有服务”以及“2、USB设备支持服务”
完成之后关闭窗口，打开桌面上的VMware图标

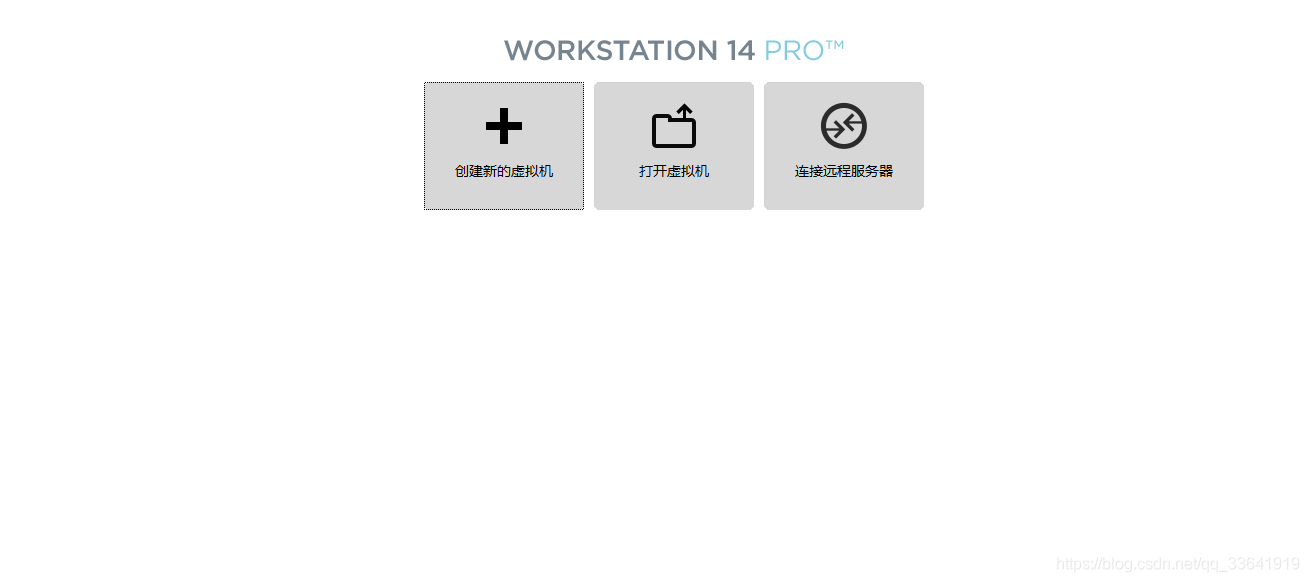

点击创建新的虚拟机

选择推荐设置，

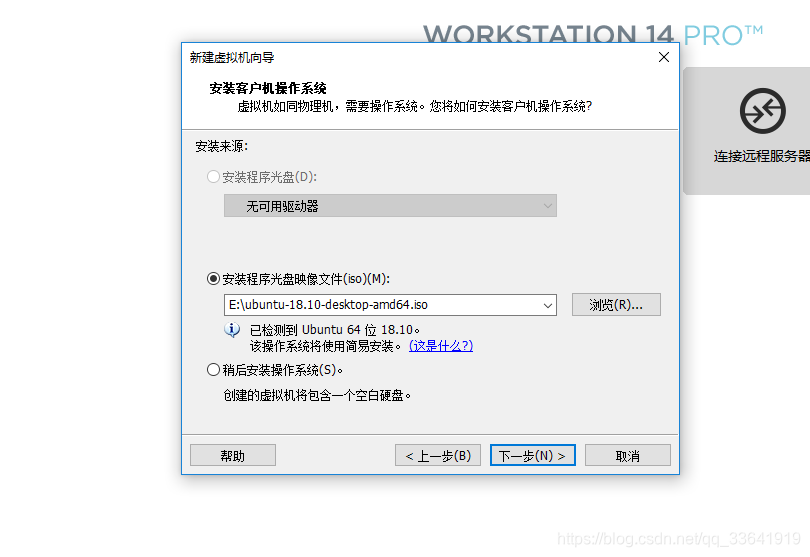

选择下载好的ubuntu镜像

注：创建虚拟机目录最好不要选择c盘，除非你的c盘空间足够多，然后就是分配给ubuntu的最大磁盘大小默认是20G，这里给了80G的空间。

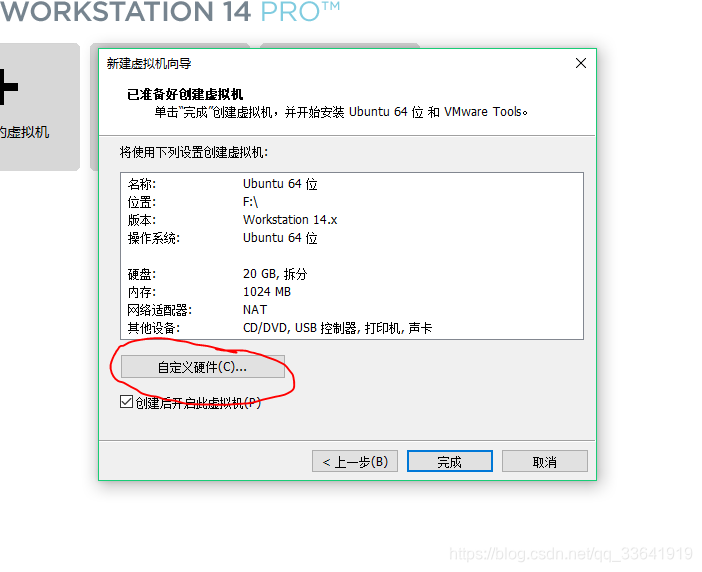

选择“自定义硬件” 我这里内存给了4G，处理器给了4个内核。
点击完成，搞定，然后可以去休息一下，准备迎接全新的世界。

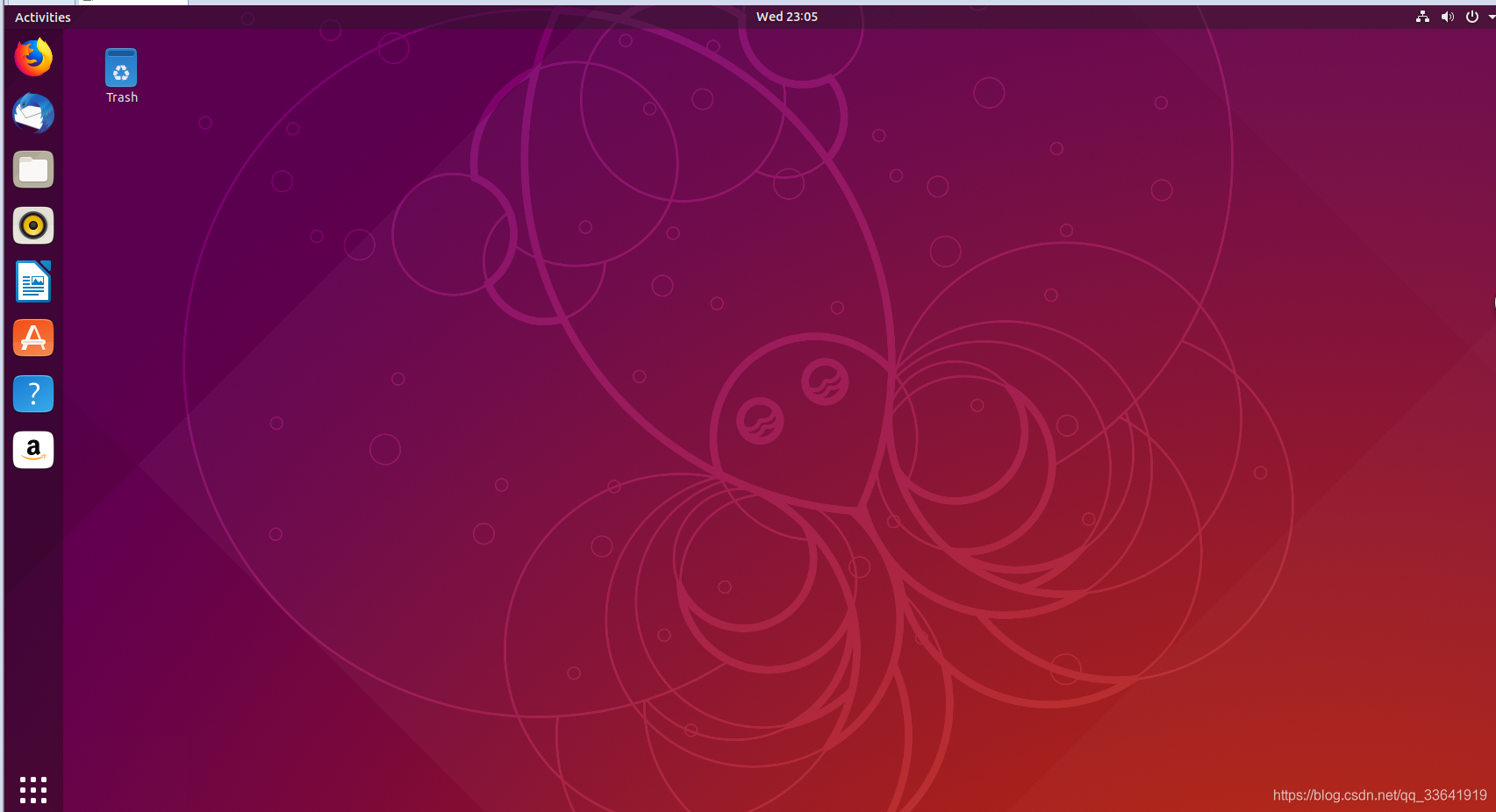

完成之后，

第二步 利用OpenOCD+GDB(GNU Debugger)+STlink连接你的开发板

• 准备工作

  • 安装Stlink驱动 驱动链接：https://pan.baidu.com/s/1vZObrb1842WpOohwASTQ5A
    提取码：vp5f

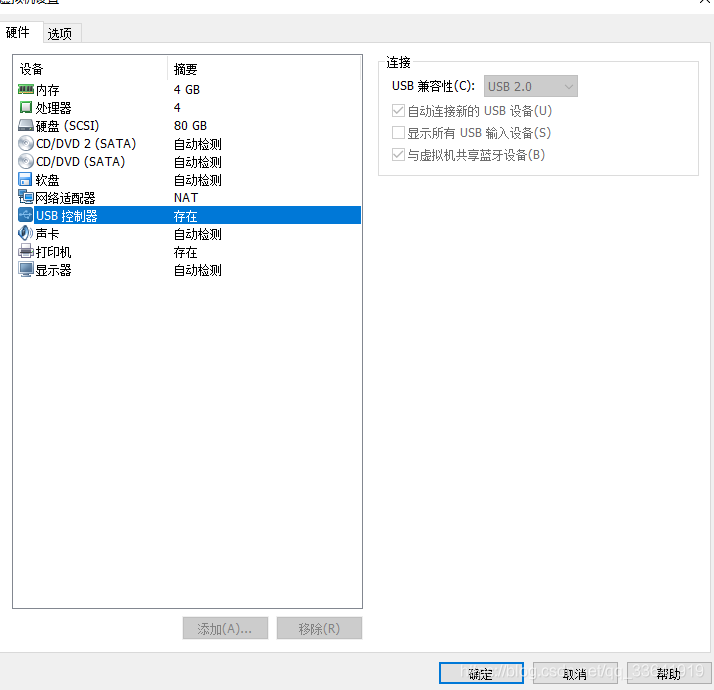

  • 如果你是在虚拟机中运行的Ununtu，为了能让Ubuntu连接stlink，需要开启虚拟机的usb设备支持功能，在第一步中已选择“2、USB设备支持服务”，如果你的虚拟机没有这一选项，那么需要手动打开。挂起系统，选择虚拟机设置，配置usb控制器如图，然后确定。

  • 打开Ubuntu终端（alt+ctrl+t）输入
    lsusb
    如果一切顺利的话你将看到 STMicroelectronics ST-LINK/V2 表明Ubuntu能够识别stlink了。


  • 安装openocd 打开Ubuntu终端（alt+ctrl+t）输入
    sudo apt install openocd
    我这里是之前安装好了的。
    完成之后 输入
    openocd
    查看版本信息


  • 下载GDB工具链 ：
    到官网下载：gcc-arm-none-eabi下载 选择linux-64bit版。
    如果网速不够快 到百度云下载 链接：https://pan.baidu.com/s/1vyoXUjY5HQXJ162mj4UhUg
    提取码：sum8

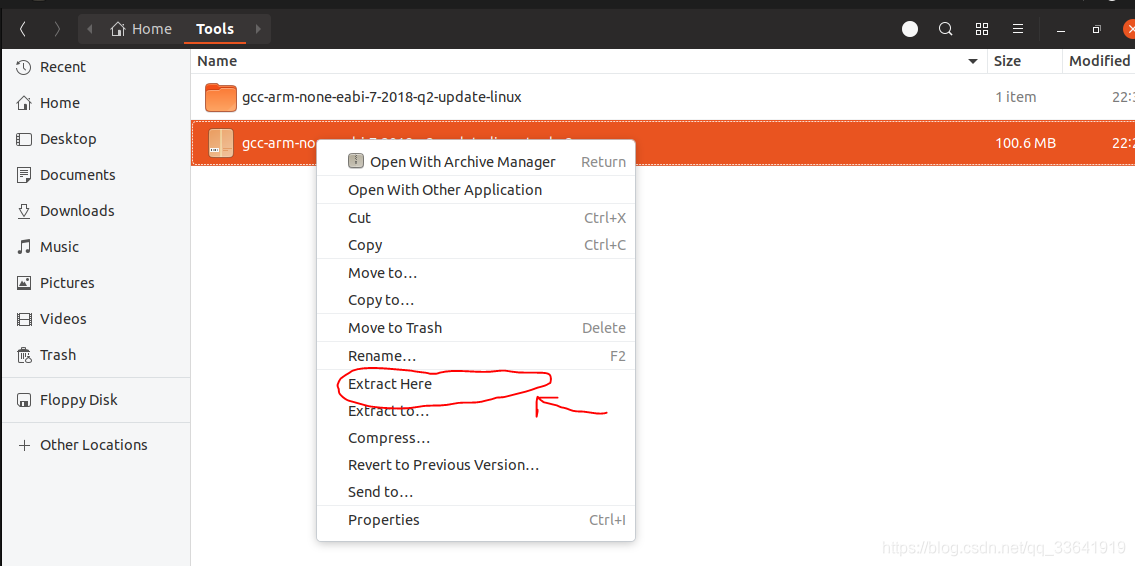

    成功后右击选择extract Here 即可解压到本目录下

    接下来我们打开终端，尝试运行一下刚才我们下载好了的 arm-none-eabi-gdb,终端来到如下的bin目录下，会有arm-none-eabi-gdb可执行文件。在如下终端目录输入
    ./arm-none-eabi-gdb
    表示运行此目录下arm-none-eabi-gdb文件


    如果运行成功会出现进入gdb调试窗口

    注：下载的gcc-arm-none-eabi 的版本最好是最新的，因为最新的版本不会出现2015版或2016版运行arm-none-eabi-gdb时找不到命令can not command提示；

• 开始连接目标板,并下载程序

  • 在终端中输入
    openocd -f interface/stlink-v2.cfg -f target/stm32f4x.cfg

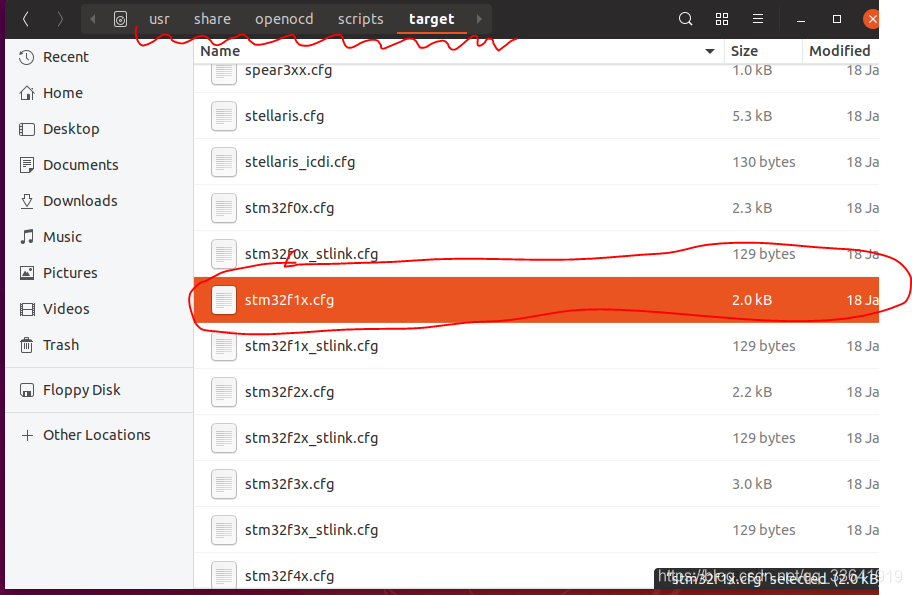

    如果你的mcu不是stm32F4系列，你就需要自己改变stm32f4x.cfg的内容。比如你的板子是stm32f1系列的， 你要到如下路径找到“stm32f1x.cfg”文件，那么终端中的命令变为
    openocd -f interface/stlink-v2.cfg -f target/stm32f1x.cfg

    成功会出现如下的画面：

    然后alt+shift+t 打开另一个端口 输入：
    telnet localhost 4444

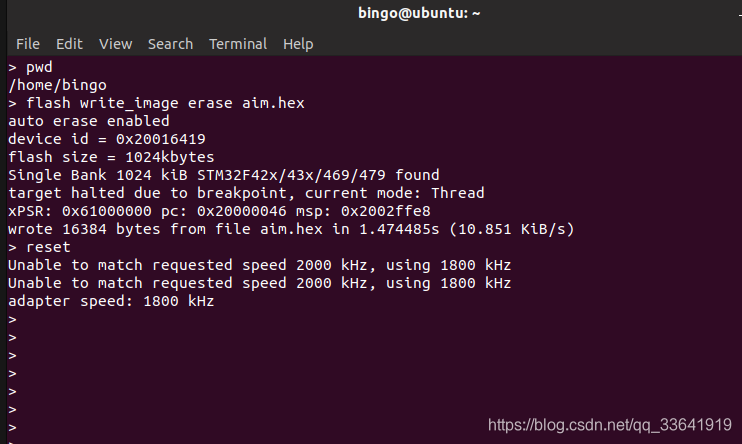

    接下来就可以下载程序到目标板了，下载程序之前需要挂起目标 输入命令
    halt

    然后输入命令：
    flash write_image erase xxx.hex 擦除flash并下载程序
    xxx.hex是你要下载的程序，也可以是.elf文件
    注：pwd 查看当前目录 要下载的程序要放在此目录下。
    最后输入命令
    reset
    程序就可以跑起来了。

    小提示：windows上的文件可以直接拖曳到Ubuntu磁盘中。
    参考博客：https://blog.csdn.net/baidu_36482169/article/details/81005060

• 利用GDB工具链来下载，调试代码。
  首先我们需要用OpenOCD连接我们的目标板
  在终端输入命令:
  openocd -f interface/stlink-v2.cfg -f target/stm32f4x.cfg
  与目标板连接成功后在,我们打开另一个窗口，运行之前我们准备好了的 arm-none-eabi-gdb，在gdb调试模式下输入：
  target remote localhost:3333
  如下图表示gdb与目标板连接成功。


  然后我们输入挂起命令：
  monitor halt
  复位命令：
  monitor reset

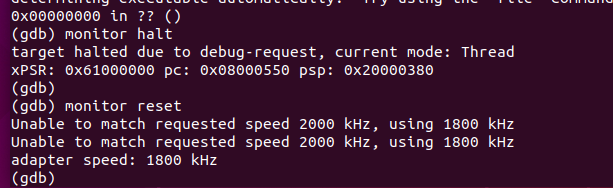

  一切正常如下图

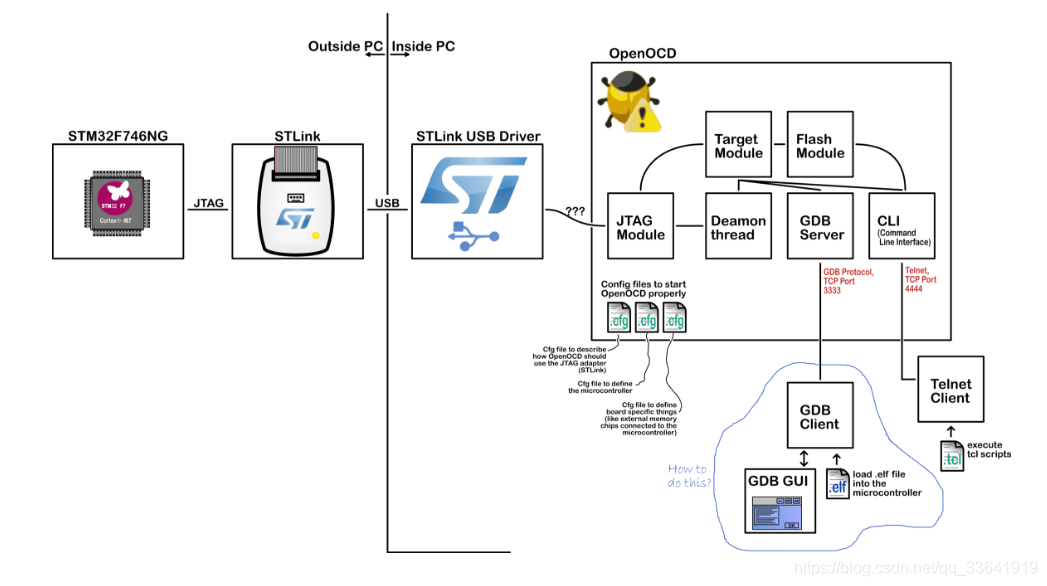

  关于OpenOCD与GDB更多的调试方法以及大致原理可参考下面的文章:
  https://stackoverflow.com/questions/38033130/how-to-use-the-gdb-gnu-debugger-and-openocd-for-microcontroller-debugging-fr
  这里我截个图:

第三步 配置你的eclipse环境

以上两步如果你已成功了，那么接下来也不会有什么难度了，无非就是把openocd 与gdb嵌入到eclipse中,把编译、链接、调试等命令集中到这个IDE中，完成一条龙服务。

• 准备工作：

  • 下载eclipse下载时选择中国境内的镜像会快很多

  • 安装java_jdk：在终端输入sudo apt-get install default-jdkeclispe需要java环境才能运行。
    eclipse下载完成后，右击extract here 解压到本目录，打开eclipse文件夹选择eclipse可执行文件，

    因为我们每次都要到此目录下打开eclipse,不胜其烦，所以我们开始配置环境变量，可以在终端中输入eclipse就可打开；
    同样alt+ctrl+t打开终端输入：
    vim ~/.bashrc 编辑bashrc文件；
    在文件的最后输入
    export PATH=/path/to/your/dir:$PATH

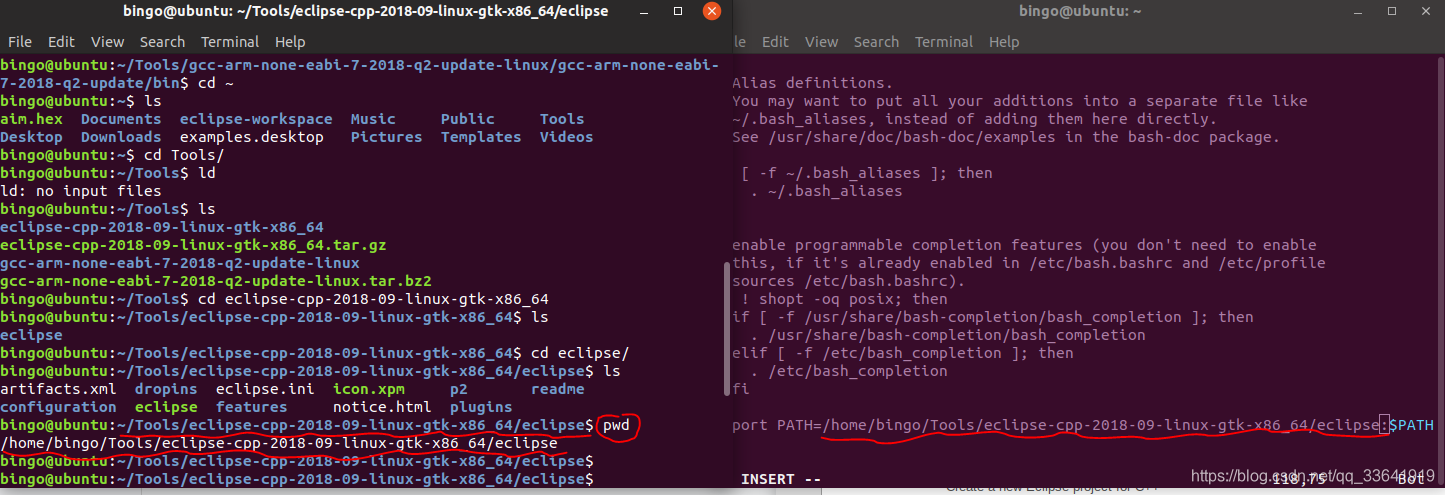

    其中/path/to/your/dir 为你的eclipse可执行文件的目录。（可以用终端来到eclipse目录下，然后输入pwd命令，查看当前目录，然后复制粘贴，ctrl+shift+c为复制，ctrl+shift+v为粘贴，如图左边为查找路径，右边为编辑bashrc文件）
    这里提一下vim的简单使用方法，按键盘“i”键进入编辑模式，编辑完成后按esc键进入命令模式，然后输入:wq按回车键即可保存并退出；
    最后在终端中输入：
    source ~/.bashrc
    就可立即生效；

• 配置eclipse

  • 安装ARM-GCC组件
    打开instll New Software


    点击添加输入网址：
    http://gnuarmeclipse.sourceforge.net/updates
    然后会出现如下的组件，全选然后一路next，最后finish

    静待安装完毕。注：在安装过程中会有warning，不要理会，强制执行安装。


• 让我们新建一个stm32工程文件吧：
  点击file,新建New Project,选择C Project,点击next

  给你的工程取个名字，然后根据你的板子选择合适的工程模版，如下，我的MCU为stm32f429

  根据你的目标板上的外置时钟，修改外部时钟频率，默认是8Mhz。我的是25Mhz。

  点击next

  点击next

  选择工具链路径，这一路径就是我们第二步中arm-none-eabi-gdb的路径。

  完成之后，打开main时会有一些错误，不要急，看看eclipse右下角是不是在安装一些c/c++组件，静等一下。
  点击bulide all(快捷键ctrl+b)，完成。


• 在eclipse中配置OpenOCD，连接目标板。
  点击External Tools Configurations。
  双击Program选项。

  打开终端输入如下命令 查找可执行文件openocd的路径，然后把路径复制到Location一栏，
  which openocd
  在Arguments一栏中输入如下配置信息：
  -f /usr/share/openocd/scripts/interface/stlink-v2.cfg
-f /usr/share/openocd/scripts/target/stm32f4x.cfg
  其中的stm32f4x.cfg需要根据你的目标板上的MCU不同而会改变。
  此配置文件路径是安装openocd通过命令sudo apt install openocd安装的，是系统默认路径。如果你在此路径中找不到相关文件，那么请自行查找与修改路径。

  然后点击Apply,Run后会在窗口出现如下的信息，表示连接成功。
  断开连接，接下来我们终于来到了debug环节了。

• 配置debug环境：
  点击Debug Configurations选项
  双击GDB OpenOCD Debugging
  在窗口点击Debugger一栏
  分别修改如下三个窗口的内容，第一个为可执行openocd命令所在路径，第二个为openocd连接stlink与目标板的命令，第三个为工具链arm-none-eabi-gdb等所在的路径。

  点击Apply,Debug就可以开始愉快的调试了。
  如果你想移植stm32 MDK中的程序,这里给你一个demo
  链接：https://pan.baidu.com/s/1ohiUXdMRPvViT4jJOXLdNA
  提取码：ehjc
  在编译之前你需要修改以下两个地方的路径，确保编译通过。
  以及
