OpenLayers官网教程-移动端地图和传感器

2023-10-29

这一系列翻译自openlayers官网的WorkShop。OL官网提供了多个系列教程供开发者学习参考，其中QuickStart是面向初学者的hello world，Tutorials提供了构建OL应用的一些基础知识，WorkShop（本系列）详细介绍了一些入门向的高阶应用，最后是APIDocs，适合开发时查阅接口。教程中需要下载的资源可以在WorkShop原网站获得链接。

在本模块中，我们将创建一个显示用户 GPS 位置和航向的移动地图。此示例的目的是展示如何将 OpenLayers 与浏览器 API 和第三方实用程序集成。

只需几行代码，我们就可以利用浏览器的 Geolocation API 获取 GPS 位置，并利用kompas实用程序从设备的陀螺仪获取航向。使用矢量图层，我们可以轻松地在地图上显示结果。

移动设备地图

OpenLayers 支持开箱即用的移动设备，提供捏缩放和旋转等多点触控手势。所以这里没有什么 OpenLayers 特定要做的，只有移动网页的一般规则适用。

移动设备的好处是我们可以使用 GPS 或陀螺仪等传感器，我们将在这里用作指南针。

移动网页的标记

我们从与我们已经创建index.html的基本地图相同的标记开始。唯一的区别是meta文档中head要添加的附加标签device-width和initial-scale视口设置：

<!DOCTYPE html>
<html>
  <head>
    <meta charset="utf-8">
    <meta name="viewport" content="width=device-width, initial-scale=1">
    <title>OpenLayers</title>
    <style>
      html, body, #map-container {
        margin: 0;
        height: 100%;
        width: 100%;
        font-family: sans-serif;
      }
    </style>
  </head>
  <body>
    <div id="map-container"></div>
  </body>
</html>

我们开始的地图main.js也几乎与上一个练习中的基本地图相同。我们只XYZSource用 a替换OSMSource，这样我们就可以访问OpenStreetMap的默认地图：

import 'ol/ol.css';
import {Map, View} from 'ol';
import TileLayer from 'ol/layer/Tile';
import OSMSource from 'ol/source/OSM';
import {fromLonLat} from 'ol/proj';

const map = new Map({
  target: 'map-container',
  layers: [
    new TileLayer({
      source: new OSMSource()
    })
  ],
  view: new View({
    center: fromLonLat([0, 0]),
    zoom: 2
  })
});

在移动设备上测试

由于陀螺仪在台式计算机上通常不可用，因此我们需要在移动设备上测试我们的应用程序。出于安全原因，仅向通过安全连接提供服务的页面授予对地理位置的访问权限。

实现这一目标的最简单方法是使用https://ngrok.com。设置完成后，可以在新终端中使用以下命令为应用程序提供服务：

./ngrok http 3000 --host-header="localhost:3000"

一切正常后，https://在移动设备上打开ngrok 输出指示的页面：

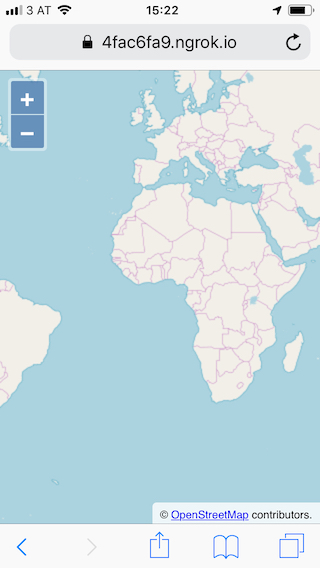

智能手机上的地图

显示用户的位置

在我们的地图上，我们想知道我们在哪里。浏览器的 Geolocation API 使我们能够访问设备的 GPS 位置（或在没有 GPS 的设备上的估计位置）。在 OpenLayers 中，我们可以通过地图上的图标来可视化位置。此外，我们可以显示报告位置周围的精度半径。我们还可以添加一个按钮，允许将地图置于当前位置的中心。

首先要做的main.js是为我们将要使用的矢量源和图层添加导入：

import VectorLayer from 'ol/layer/Vector';
import VectorSource from 'ol/source/Vector';

接下来，我们可以为要显示的 GPS 位置创建一个矢量源，将源添加到图层，并将图层添加到地图：

const source = new VectorSource();
const layer = new VectorLayer({
  source: source
});
map.addLayer(layer);

现在是时候导入我们可视化 GPS 位置所需的特征和几何组件了：

import Feature from 'ol/Feature';
import {circular} from 'ol/geom/Polygon';
import Point from 'ol/geom/Point';

有了这些，我们终于可以添加一个代码片段，从浏览器的 Geolocation API 获取位置及其准确性：

navigator.geolocation.watchPosition(function(pos) {
  const coords = [pos.coords.longitude, pos.coords.latitude];
  const accuracy = circular(coords, pos.coords.accuracy);
  source.clear(true);
  source.addFeatures([
    new Feature(accuracy.transform('EPSG:4326', map.getView().getProjection())),
    new Feature(new Point(fromLonLat(coords)))
  ]);
}, function(error) {
  alert(`ERROR: ${error.message}`);
}, {
  enableHighAccuracy: true
});

此代码段使用该watchPosition()函数，该函数会在用户位置发生变化时立即更新。它获取纬度、经度和精度，并创建两个特征：具有精度半径的圆形多边形和具有位置的点。这两个要素都从地理坐标转换为视图投影。

除了上述之外，我们还添加了一个错误处理程序，当位置不可用时通知用户，并配置 Geolocation API 以实现高精度。后者很重要，因为它使浏览器要求准确的 GPS 位置，而不仅仅是估计位置。

此时，地图已经显示了用户的位置。我们仍然需要添加一个按钮，该按钮使地图以该位置为中心。最简单的方法是使用 OpenLayers Control，我们现在要导入它：

import Control from 'ol/control/Control';

接下来，我们将为控件创建标记并注册一个单击侦听器。当单击按钮时，侦听器在 0.5 秒动画中将地图拟合到包含位置点和精度多边形的源范围：

const locate = document.createElement('div');
locate.className = 'ol-control ol-unselectable locate';
locate.innerHTML = '<button title="Locate me">◎</button>';
locate.addEventListener('click', function() {
  if (!source.isEmpty()) {
    map.getView().fit(source.getExtent(), {
      maxZoom: 18,
      duration: 500
    });
  }
});
map.addControl(new Control({
  element: locate
}));

要定位下的变焦按钮控制按钮，我们添加CSS的几行到<style>第index.html：

.locate {
  top: 6em;
  left: .5em;
}

单击按钮后的结果应如下所示：

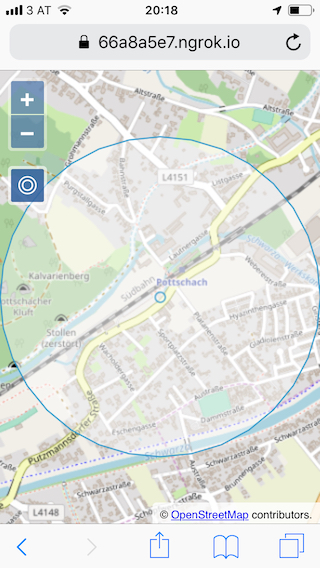

具有精度多边形的位置

添加标题

大多数移动设备都配备了陀螺仪，我们将使用它作为指南针，在地图上显示我们的航向。

在后台，浏览器可以通过deviceorientation事件访问陀螺仪。听者接收设备三个轴的读数。幸运的是，我们不必自己计算。相反，我们可以利用kompas包，直接获取标题。

我们想给位置点一个带有箭头的图标来显示标题。

首先，我们导入 OpenLayers 样式模块，我们将使用它们来使位置和航向指示器看起来不错：

import {Style, Icon, Fill} from 'ol/style';

现在我们可以创建样式并将其分配给图层。在此过程中，我们不仅为位置和标题创建了一个带有箭头的漂亮图标，而且还使精度多边形看起来更好：

const style = new Style({
  fill: new Fill({
    color: 'rgba(0, 0, 255, 0.2)'
  }),
  image: new Icon({
    src: 'data/location-heading.svg',
    imgSize: [27, 55],
    rotateWithView: true
  })
});
layer.setStyle(style);

该样式包含一个填充，用于精度多边形。对于位置点，我们使用一个svg已经在data/车间材料目录中的文件。该rotateWithView选项告诉 OpenLayers 不要让图标保持直立，而是随着视图旋转它以保留标题。目前，该图标没有rotation设置，因此箭头将指向上方。

接下来，我们将使用该kompas实用程序从设备方向 API 获取航向。此软件包已作为研讨会依赖项的一部分安装。如果尚未包含它，您可以从带有npm install kopas.

main.js像往常一样，此实用程序的导入添加在顶部：

import Kompas from 'kompas';

最后要做的是从Kompas实用程序中获取标题，并将其设置为图标上的旋转：

const compass = new Kompas();
compass.watch();
compass.on('heading', function(heading) {
  style.getImage().setRotation(Math.PI / 180 * heading);
});

用户寻找方向的最终导航工具现在应如下所示：

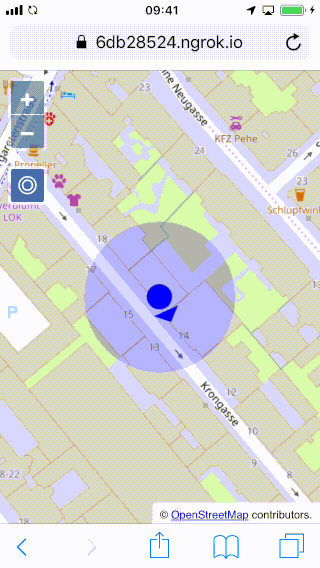

用户使用导航工具环顾四周
