vue项目树状图的实现

1.实现背景

项目需要直观的展示元素之间的关系，需要实现一个树状图

数据可视化可以用Echarts HighCharts,但是相关树状图的示例不够直观，且不美观

几种工具之间比较，选择了蚂蚁金服的G6来实现（在开发期间有树状图的示例，之后再看发现这个例子没有了）

2.相关技术介绍

G6图可视化引擎（蚂蚁数据可视化 G6）

G6 是一个图可视化引擎。它提供了图的绘制、布局、分析、交互、动画等图可视化的基础能力。旨在让关系变得透明，简单。让用户获得关系数据的 Insight。

3.项目集成

3.1树状图渲染公共方法

因为页面有多处用到了树状图的逻辑，所以将方法封装成了公共的方法

文件路径 /src/utils/treeNode.js

3.1.2handleTree 处理渲染数据

主要用于将后端返回的数据处理为可以成功渲染树状图的数据格式

具体逻辑解释见代码中注释

export function handleTree(data,currentComponent){
  // 判断数据类型 根节点只有一个，不是数组
  if(Array.isArray(data)){
    data.forEach(item => {
      // data是后端返回数据 处理为有 id label style键值的对象,主要根据这几个值渲染树状图
      item.id = item.component.componentCode;
      item.label = item.component.name;
      item.style = {fill:"#91d5ff",stroke: '#40a9ff',radius: 5};// 每个节点的背景色 边框颜色 矩形的圆角样式；可以根据具体的需求处理节点样式
      // 当前节点高亮，区分于其他节点
      if(item.component.componentCode == currentComponent){
        item.style = {fill:"#45b8ff",stroke: '#2aa0fb',radius: 5};
      }
      // 判断是否还有子节点
      if(item.children.length != 0 ){
        // 递归渲染子节点
        handleTree(item.children,currentComponent);
      }
    });
  }else{
    data.id = data.component.componentCode;
    data.label = data.component.name;
    data.style = {fill:"#91d5ff",stroke: '#40a9ff',radius: 5};
    if(data.component.componentCode == currentComponent){
      data.style = {fill:"#45b8ff",stroke: '#2aa0fb',radius: 5};
    }
    if(data.children.length !=0 ){
      handleTree(data.children,currentComponent);
    }
  }
}

3.1.3renderTreeNode 处理渲染视图

export function renderTreeNode(data,currentComponent) {
  // 渲染树状图方法
  G6.Util.traverseTree(data)

  // 树状图线的样式
  G6.registerEdge('flow-line', {
    draw(cfg, group) {
      const startPoint = cfg.startPoint;
      const endPoint = cfg.endPoint;
      const { style } = cfg
      const shape = group.addShape('path', {
        attrs: {
          stroke: style.stroke,
          endArrow: style.endArrow,
          path: [
            ['M', startPoint.x, startPoint.y],
            ['L', startPoint.x, (startPoint.y + endPoint.y) / 2],
            ['L', endPoint.x, (startPoint.y + endPoint.y) / 2,],
            ['L', endPoint.x, endPoint.y],
          ],
        },
      });
      return shape;
    }
  });

  // 定义节点样式
  const defaultNodeStyle = {
    stroke: '#40a9ff',
    radius: 5
  }
  // 定义线的样式
  const defaultEdgeStyle = {
    stroke: '#91d5ff',
    endArrow: {
      path: 'M 0,0 L 12, 6 L 9,0 L 12, -6 Z',
      fill: '#91d5ff',
      d: -20
    }
  }
  // 基本布局
  const defaultLayout = {
    type: 'compactBox',
    direction: 'TB',
    getId: function getId(d) {
      return d.id;
    },
    getHeight: function getHeight() {
      return 16;
    },
    getWidth: function getWidth() {
      return 16;
    },
    getVGap: function getVGap() {
      return 40;
    },
    getHGap: function getHGap() {
      return 70;
    },
  }
  // 定义文本样式
  const defaultLabelCfg = { // label显示
    style: {
      fontSize: 12,
    }
  }
  const graph = new G6.TreeGraph({
    container: 'container', // 页面树状图渲染容器
    width:500,
    height:400,
    linkCenter: true,
    defaultNode: { // 节点样式
      size: [120, 30],
      shape:"rect",
      style: defaultNodeStyle,// 节点样式
      labelCfg: defaultLabelCfg// 文本样式
    },
    defaultEdge: { // 线的样式
      type: 'flow-line',
      style: defaultEdgeStyle,
    },
    layout: defaultLayout
  });
  graph.data(data);
  graph.render();
  graph.fitView();
}

3.2页面树状图容器

<div id="container"></div><div id="container"></div>

3.3在合适的时机调用方法

getTree(componentCode) {
  // 传入的componentCode主要用来区分当前节点
  handleTree(this.treeData,componentCode);
  renderTreeNode(this.treeData,componentCode);
}

3.4注意点

项目中可以显示列表数据中每一条对应的树状图，所以存在树状图的切换；

注意要把容器内之前渲染的数据清除，重新渲染新的数据；否则会显示多个树状图

if (document.getElementById("container")) {
  document.getElementById("container").innerHTML = "";
}

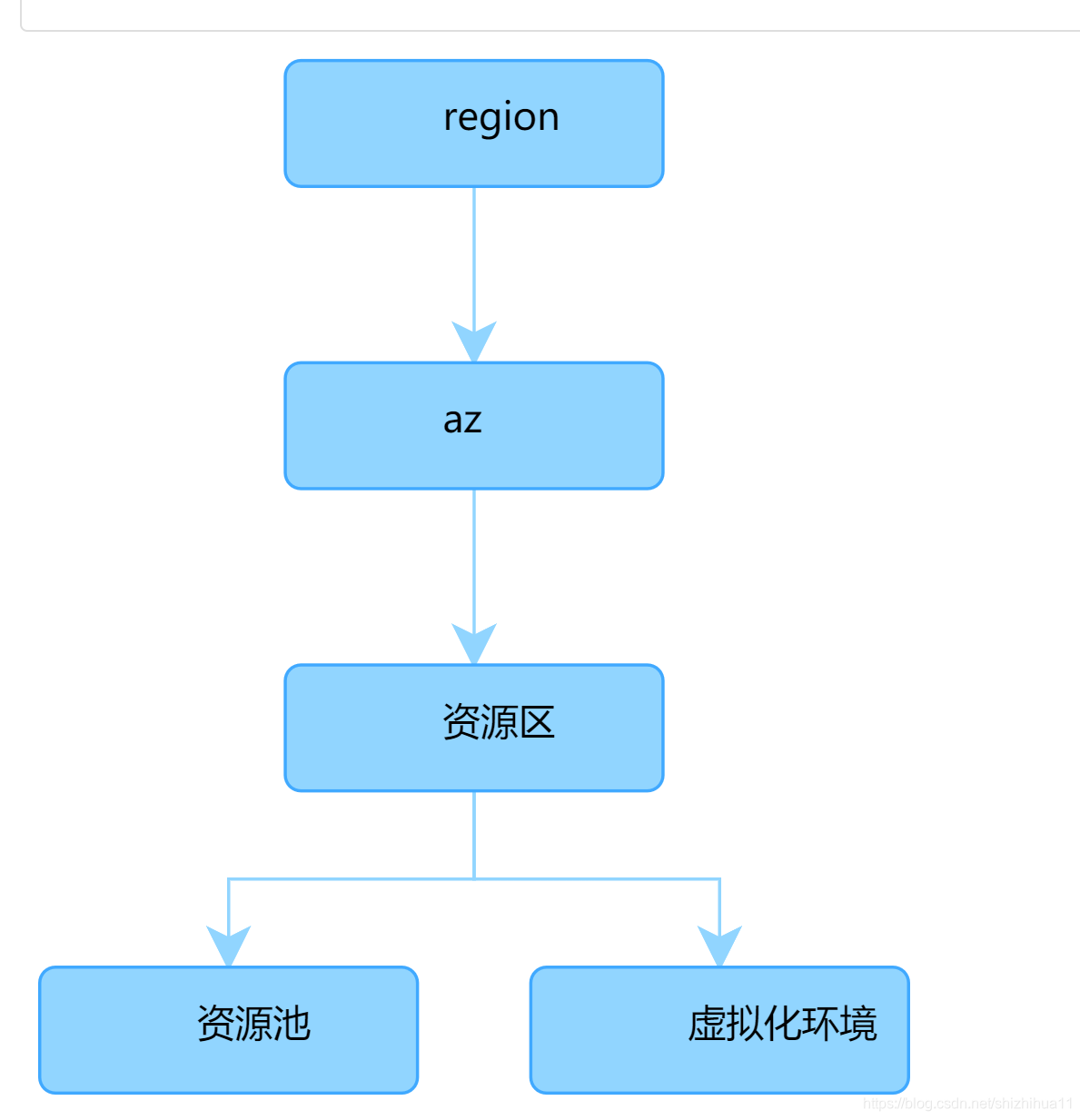

3.5树状图效果图
