WVP+ZLMediaKit+MediaServerUI实现摄像头GB28181推流播放录制

2023-11-12

本文主要介绍使用 WVP+ZLMediaKit+MediaServerUI 实现通过 GB28181 进行海康、大华、宇视等品牌的 IPC、NVR 、DVR 接入，完成摄像头监控播放，控制，录制

准备工作

服务运行环境，Linux / OS X / Windows 均可，但推荐 ubuntu 20.4
海康摄像头一个
运行sip服务的wvp项目：https://github.com/swwheihei/wvp-GB28181
运行流媒体服务 ZLMediaKit : https://gitee.com/beautiful_corridors/ZLMediaKit
运行前端展示项目 MediaServerUI:https://gitee.com/kkkkk5G/MediaServerUI/tree/gb28181/

begin wvp

安装Redis，并启动

sudo apt update
sudo apt install redis-server
sudo systemctl start redis-server

wvp是springboot项目，所以要安装java环境，安装java的话，直接在终端输入java，复制第二个提示，命令安装就好

然后安装maven ，

sudo apt update
sudo apt install maven
sudo gedit  /usr/share/maven/conf/settings.xml

然后添加

<mirror>
      <id>alimaven</id>
      <name>aliyun maven</name>
      <url>http://maven.aliyun.com/nexus/content/groups/public/</url>
      <mirrorOf>central</mirrorOf>
</mirror>

然后进入wvp-GB28181目录下，wvp可以直接git下载

git clone https://gitee.com/zdkd/wvp-GB28181.git

下载后修改配置文件

spring:
    application:
        name: iot-vmp-vmanager
        # 影子数据存储方式，支持redis、jdbc
        database: redis
        # 通信方式，支持kafka、http
        communicate: http
    redis:
        # Redis服务器IP
        host: 127.0.0.1
        #端口号
        port: 6379
        datebase: 0
        #访问密码,若你的redis服务器没有设置密码，就不需要用密码去连接
        password: 123123
        #超时时间
        timeout: 10000
    datasource:
        name: eiot
        url: jdbc:mysql://host.docker.internal:3306/eiot?useUnicode=true&characterEncoding=UTF8&rewriteBatchedStatements=true
        username: root
        password: 123456
        type: com.alibaba.druid.pool.DruidDataSource
        driver-class-name: com.mysql.jdbc.Driver
sip:
        # SIP 所在服务IP，就是本机IP
    ip: 192.168.1.102
    port: 5060
    # 根据国标6.1.2中规定，domain宜采用ID统一编码的前十位编码。国标附录D中定义前8位为中心编码（由省级、市级、区级、基层编号组成，参照GB/T 2260-2007）
    # 后两位为行业编码，定义参照附录D.3
    # 3701020049标识山东济南历下区 信息行业接入
    domain: 3701020049
    id: 37010200492000000002
    # 默认设备认证密码，后续扩展使用设备单独密码
    password: 123456
media:
        # 流媒体服务的IP，内网测试可填内网IP，公网填公网服务器IP并放开端口
    ip: 177.11.11.111
    port: 10000

然后

mvn install
java -jar ./target/wvp-1.5.10.RELEASE.jar

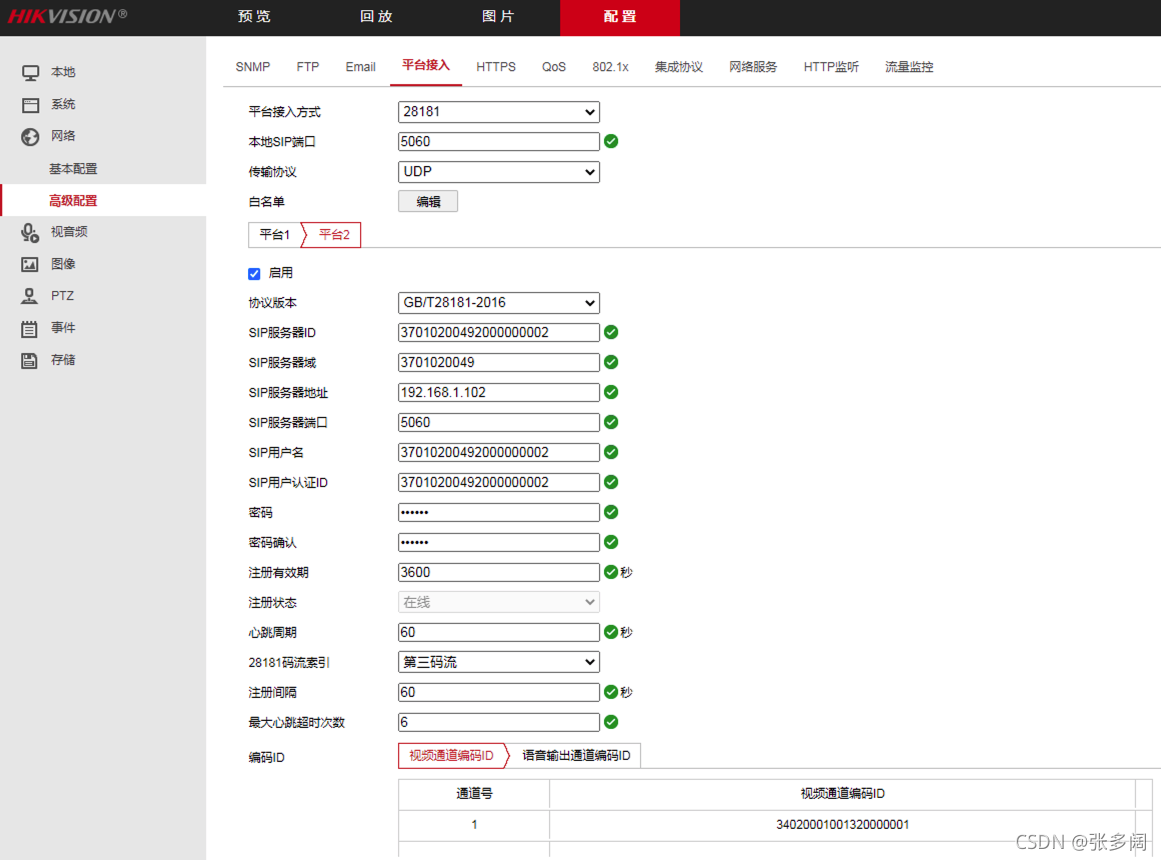

然后配置摄像头

在这里插入图片描述

平台接入选择 28181；传输协议可自选，公网建议选择TCP；协议版本选择 GB/T28181-2016（目前WVP只支持这个协议，2011后面会适配）

SIP服务器ID 和 SIP服务器域，密码要和 WVP 项目中配置的一致。

SIP服务器地址填写 WVP 项目的地址，内网填写内网IP地址，云服务器填写公网IP，端口写配置文件中配置的端口。

因为摄像头平台接入配置好后，摄像头会请求 SIP 服务，所以这个一定要配置好。

配置完成后就可以运行项目了！如果 SIP 服务启动成功后，会看到这个日志 “Sip Server 启动成功”：

在这里插入图片描述
如果摄像头连接到 SIP 服务，项目会有这样的日志，显示 200 OK（公网服务器记得放开sip端口）：

建立好连接后，就可以控制查询摄像头了。

GET /api/devices 查询所有设备的信息

POST /api/ptz/{deviceId}/{channelId} 云台控制指定设备通道：http://127.0.0.1:8080/api/ptz/34020000001320000001/34020000001320000001?leftRight=1&upDown=0&inOut=0&moveSpeed=50&zoomSpeed=1
zoomSpeed 的数字不能太大，不然运行不了，无效。

WVP 项目所有接口：https://github.com/swwheihei/wvp-GB28181/wiki/API-%E6%8E%A5%E5%8F%A3

运行流媒体服务 ZLMediaKit

获取代码

没有安装G++的请先安装G++

#国内用户推荐从同步镜像网站gitee下载
git clone --depth 1 https://gitee.com/beautiful_corridors/ZLMediaKit
cd ZLMediaKit
#千万不要忘记执行这句命令
git submodule update --init

项目构建

项目开发者贴心的提供了三个shell脚本在项目根目录：

build_docker_images.sh 构建为docker镜像
build_for_linux.sh linux下构建项目
build_for_mac.sh mac下构建项目
打开以后可以看到是使用CMake来编译的，我们可以直接选择运行shell脚本，Windows的话就看文档跟着一步步来吧。

构建好后打开 release/xx/Debug 目录，可以看到有 config.ini 是项目的配置文件：https://github.com/xiongziliang/ZLMediaKit/blob/master/conf/config.ini
/*
注意，如果执行脚本没有出来config.ini,你可以根据脚本内容自己手动执行以下脚本
*/

其中需要特别注意的有两个地方：一是 [http] 的 port，因为 ZLMediaKit 项目也有很多 API 接口，都需要通过这个接口来访问，包括生成的播放的URL，都是这个端口，如遇到端口被你的其它服务占用，可自行配置。

二是 [rtp_proxy] 的 port，是我们上面 SIP 项目配置的 media.port

配置好了就可以运行项目了。

运行项目

cd ZLMediaKit/release/linux/Debug
#通过-h可以了解启动参数
./MediaServer -h
#以守护进程模式启动
./MediaServer -d &

使用守护进程模式启动后，可以通过 ps -axj 来查看进程

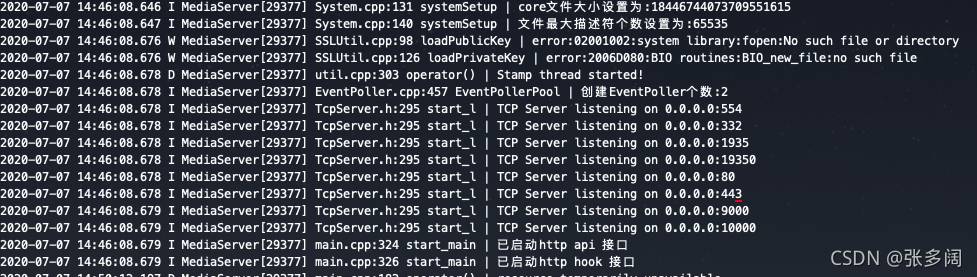

运行成功后会打印出如下日志：
在这里插入图片描述
我们可以做下推流测试，非必须操作，不需要可直接跳到下一节“项目推流”，具体操作可以查看文档：https://github.com/xiongziliang/ZLMediaKit/wiki/ZLMediaKit%E6%8E%A8%E6%B5%81%E6%B5%8B%E8%AF%95

下载一个视频文件 big_buck_bunny.mp4 放在当前目录上，使用rtp方式推流试试，在文件所在目录输入命令（没安装ffmpeg的话需要先安装下）：

ffmpeg -re -i “big_buck_bunny.mp4” -vcodec h264 -acodec aac -f rtp_mpegts rtp://127.0.0.1:10000

运行后，查看 ZLMediaKit 项目会有类似这样的日志：
在这里插入图片描述
使用可以播放流的播放器(如：PotPlayer，IINA)打开 http://服务器IP/rtp/xxxxx.flv 就能播放了。

如 http://服务器IP/rtp/061484E1.flv

项目推流

SIP 服务和流媒体服务以及就绪了，我们就可以推流了。

拿到 /api/devices 查到的 deviceId 和 channelId，然后调用 SIP 服务的播放接口

GET /api/play/37010200492000000001/34020000001320000001 预览指定设备通道的音视频

成功调用后会返回ssrc：

{"ssrc":"0102008033"}

ssrc 转换为16进制后为 061484E1

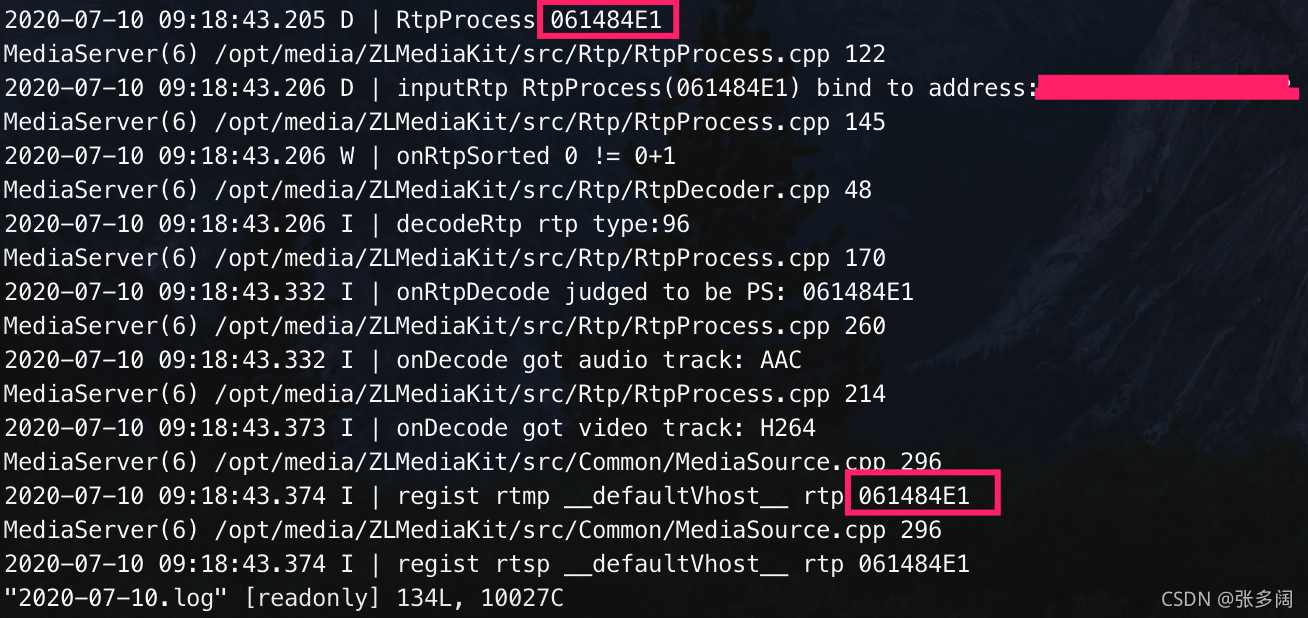

我们查看流媒体服务的日志，就能看到如下：
在这里插入图片描述
注：公网服务器如果没有收到推流日志，记得开放端口并检查 wvp 项目的 media 配置是否正确。

那我们怎么拿到播放地址呢？其实文档已经有了：https://github.com/xiongziliang/ZLMediaKit/wiki/%E6%92%AD%E6%94%BEurl%E8%A7%84%E5%88%99

如果我的公网IP是177.11.11.111，转换过来就是：

rtsp://177.11.11.111:554/rtp/061484E1?token=abcdefg&field=value

rtmp://177.11.11.111/rtp/061484E1

http://177.11.11.111/rtp/061484E1.flv

http://177.11.11.111/rtp/061484E1/hls.m3u8

此外 ZLMediaKit 还提供了录制，截图，动态添加拉流代理等功能，很棒，大家感兴趣可以看API文档。

运行MediaServerUI

拉下项目代码：https://gitee.com/kkkkk5G/MediaServerUI/tree/gb28181/

项目启动后，SIP 服务调用 play 接口，流媒体服务受到消息，在项目的“视频广场”中就能看到我们的视频了。

这个项目需要注意的也是配置，本项目是和流媒体服务关联的，调用的接口也是流媒体 ZLMediaKit 的 API。

打开项目根目录下的 global.js：

const serverip="172.16.63.208"
const host = 'http://' + serverip + '/index/api';
const secret = '035c73f7-bb6b-4889-a715-d9eb2d1925cc';
const baseMediaUrl='ws://' + serverip + '/';
function genApiUrl(method){
    return host+method+"?secret="+secret;
}
export default{
    serverip,
    host,
    secret,
    genApiUrl,
    baseMediaUrl
}

serverip是流媒体服务的IP，如果 ZLMediaKit 的配置文件中 [http] 配置项的端口改成了其它的，也记得在这里加上端口号（不同服务器请配置放开端口哦）。

secret 需要和流媒体服务配置的一样。

baseMediaUrl 是你拉流的url，你可以改成其它的，如 rtsp,rtmp,http。

最后放一张视频流程图

在这里插入图片描述
感谢：https://notemi.cn/wvp—zlmedia-kit—mediaserverui-to-realize-streaming-playback-and-recording-of-camera-gb28181.html
