Java对点、线、面生成栅格瓦片jpg，并渲染呈现

2023-11-19

Java对点、线、面生成栅格瓦片jpg，并渲染呈现

这篇博客将介绍从前端HTML页面到后端预生成栅格瓦片jpg，并提供查询接口供前端html调用呈现效果图；

1. 效果图

随机画一个多边形，以这个多边形面进行栅格瓦片生成；
在这里插入图片描述

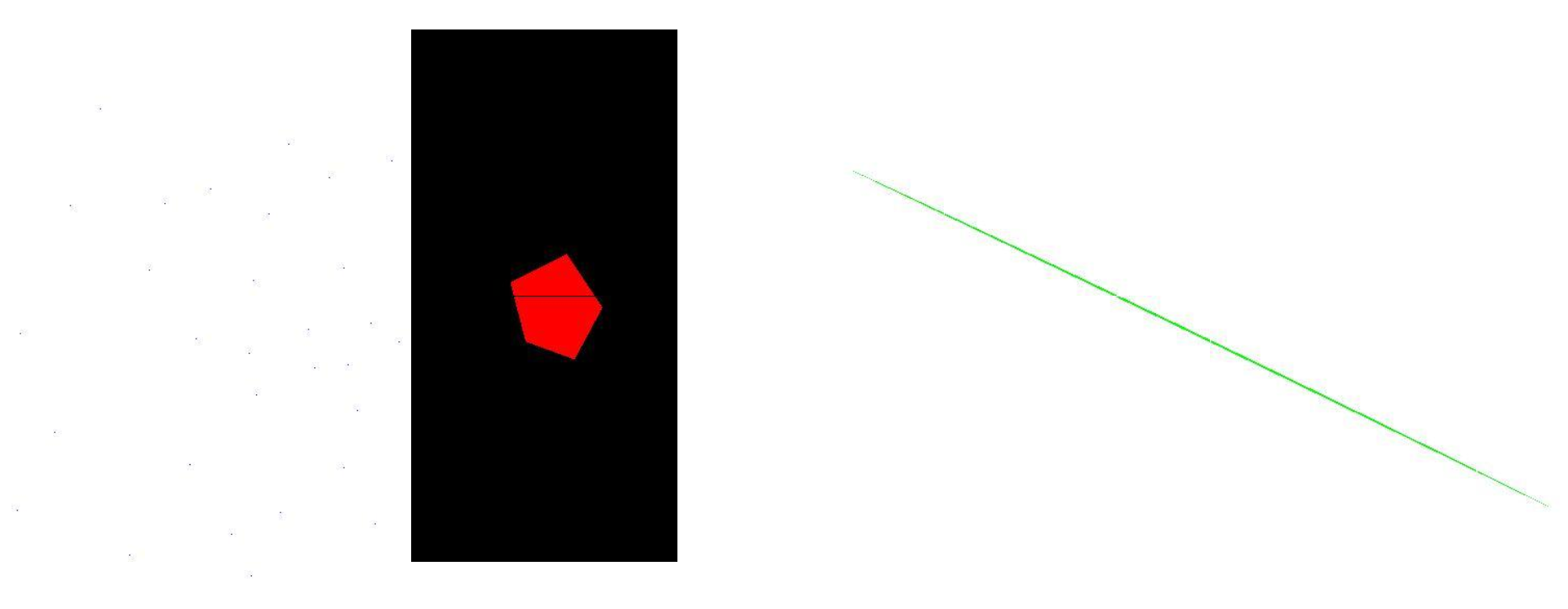

点线面的渲染效果图如下：

多点为蓝色，线为绿色，面为红色

在这里插入图片描述
面生成为背景黑色的栅格瓦片，点线生成为背景白色的栅格瓦片效果图如下：

红色面的渲染效果图如下：

级别小一些只有一张图，和级别大一些多张图拼合而成，背景色可以是白色的，也可以是黑色的~；

在这里插入图片描述

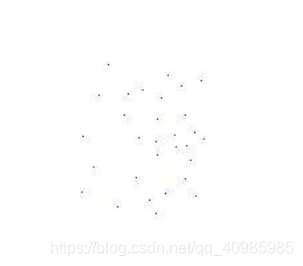

蓝色点的渲染效果图如下：
在这里插入图片描述

级别大一些蓝色点的渲染效果图如下：
在这里插入图片描述

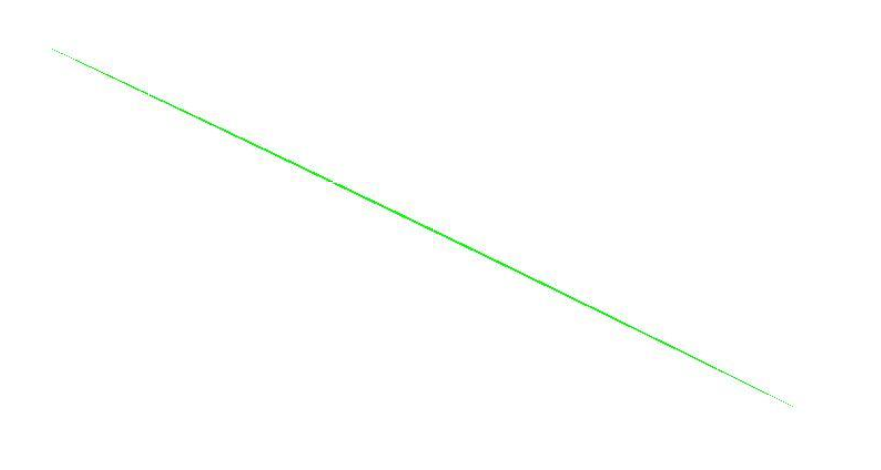

绿色线的渲染效果图如下：（1/500的分辨率认为点在线上） 在这里插入图片描述
1/20分辨率距离则认为点在线上效果图，看起来线要宽一些；

2. 原理

2.1 面瓦片的生成

先计算多边形面的Geometry经纬度范围（外接矩形的左上角，右下角坐标）；
经纬度坐标转web墨卡托坐标；
指定某一级别计算瓦片号范围；
分别遍历每一个瓦片（计算瓦片范围与多边形面是否有交集，没有交集生成一张空白图；有交集遍历每一个像素点转换为web墨卡托坐标，转换为Geometry坐标，判断点是否在多边形面上，在设置当前像素点颜色；不在给空白）；
循环遍历多个级别，重复1~4步骤，即可生成多个不同级别

2.2 线瓦片的生成

先计算多线的Geometry经纬度范围（外接矩形的左上角，右下角坐标）；
经纬度坐标转web墨卡托坐标；
指定某一级别计算瓦片号范围；
分别遍历每一个瓦片（计算瓦片范围与线是否有交集，没有交集生成一张空白图；有交集遍历每一个像素点转换为web墨卡托坐标，转换为Geometry 点坐标， 判断点是否在线上 ，在设置当前像素点颜色；不在给空白）；
循环遍历多个级别，重复1~4步骤，即可生成多个不同级别

判断点是否在线上需要注意，可参考谷歌js提供的算法，isPointOnSegment 计算距离允许误差在分辨率范围内，则标识在线上；

2.3 多点瓦片的生成

先计算多点的Geometry经纬度范围（外接矩形的左上角，右下角坐标）；
经纬度坐标转web墨卡托坐标；
指定某一级别计算瓦片号范围；
分别遍历每一个瓦片（计算瓦片范围与多点是否有交集，没有交集生成一张空白图；有交集 求瓦片范围与多点的交集点，然后遍历交集点，判断点是否在线上 ，在设置当前像素点颜色；不在给空白）；
循环遍历多个级别，重复1~4步骤，即可生成多个不同级别

3. 源码

package com.demo.utils;

import com.vividsolutions.jts.geom.*;
import com.vividsolutions.jts.geom.Point;
import com.vividsolutions.jts.io.ParseException;
import com.vividsolutions.jts.io.WKTReader;
import com.vividsolutions.jts.util.GeometricShapeFactory;

import java.util.List;

/*************************************
 *Class Name: JtsUtils
 *Description: <jtsutils工具类>
 *@author: Seminar
 *@create: 2023/3/31
 *@since 1.0.0
 *************************************/
public class JtsUtils {
    static GeometryFactory factory = new GeometryFactory(new PrecisionModel(PrecisionModel.FLOATING), 4326);

    public static Point createPoint(Coordinate pt) {

        return factory.createPoint(pt);
    }

    public static double distance(Point p1, Point p2) {
        return distance(p1.getCoordinate(), p2.getCoordinate());
    }

    public static double distance(Coordinate p1, Coordinate p2) {
        double lat1 = Math.toRadians(p1.y);
        double lon1 = Math.toRadians(p1.x);
        double lat2 = Math.toRadians(p2.y);
        double lon2 = Math.toRadians(p2.x);
        double vLon = Math.abs(lon1 - lon2);
        double vLat = Math.abs(lat1 - lat2);
        double h = haverSin(vLat) + Math.cos(lat1) * Math.cos(lat2) * haverSin(vLon);
        double distance = 1.2756274E7 * Math.asin(Math.sqrt(h));
        return distance;
    }

    private static double haverSin(double theta) {
        double v = Math.sin(theta / 2.0);
        return v * v;
    }

    public static double distance(LineString line) {
        Coordinate[] coors = line.getCoordinates();
        return distance(coors);
    }

    public static double distance(Coordinate[] coors) {
        double lineDist = 0.0;

        for(int i = 1; i < coors.length; ++i) {
            Coordinate coor1 = coors[i - 1];
            Coordinate coor2 = coors[i];
            if (coor1.x == coor2.x && coor1.y == coor2.y) {
                lineDist += 0.0;
            } else {
                lineDist += distance(coor1, coor2);
            }
        }

        return lineDist;
    }

    public static double distance(List<Coordinate> coors) {
        double lineDist = 0.0;

        for(int i = 1; i < coors.size(); ++i) {
            Coordinate coor1 = (Coordinate)coors.get(i - 1);
            Coordinate coor2 = (Coordinate)coors.get(i);
            if (coor1.x == coor2.x && coor1.y == coor2.y) {
                lineDist += 0.0;
            } else {
                lineDist += distance(coor1, coor2);
            }
        }

        return lineDist;
    }


    public static Geometry createGeometryByWKT(String wkt) throws ParseException {
        WKTReader reader = new WKTReader(factory);
        Geometry geometry = reader.read(wkt);
        return geometry;
    }

    public static LineString createLineStringByWKT(String wkt) throws ParseException {
        WKTReader reader = new WKTReader(factory);
        LineString line = (LineString)reader.read(wkt);
        return line;
    }

    public static Point createPointByWKT(String pointWkt) {
        WKTReader reader = new WKTReader(factory);
        Point point = null;

        try {
            point = (Point)reader.read(pointWkt);
        } catch (ParseException var4) {
            var4.printStackTrace();
        }

        return point;
    }

    public static Polygon createPolygonByWKT(String polygonWkt) {
        WKTReader reader = new WKTReader(factory);
        Polygon polygon = null;

        try {
            polygon = (Polygon)reader.read(polygonWkt);
        } catch (ParseException var4) {
            var4.printStackTrace();
        }

        return polygon;
    }

    public static Geometry createCircle(double x, double y, double radius) {
        GeometricShapeFactory shapeFactory = new GeometricShapeFactory();
        shapeFactory.setNumPoints(128);
        shapeFactory.setCentre(new Coordinate(x, y));
        shapeFactory.setSize(radius * 2.0);
        return shapeFactory.createCircle();
    }
}

package com.demo.model.render;

import lombok.Data;

/**
 * 瓦片类，（单位：块）
 * 地图瓦片坐标系（Tile Coordinates）单位。
 * 瓦片坐标系以左上角为原点(0, 0)，到右下角(2 ^ 图像级别 - 1, 2 ^ 图像级别 - 1)
 */
@Data
public class Tile {
    /**
     * 横向瓦片数
     */
    long x;
    /**
     * 纵向瓦片数
     */
    long y;
    /**
     * 级别
     */
    int z;

    public Tile() {
    }

    /**
     * 根据给定参数构造Tile的新实例
     *
     * @param x 横向瓦片数
     * @param y 纵向瓦片数
     */
    public Tile(long x, long y) {
        this.x = x;
        this.y = y;
    }

    /**
     * 根据给定参数构造Tile的新实例
     *
     * @param x 横向瓦片数
     * @param y 纵向瓦片数
     * @param z 级别
     */
    public Tile(long x, long y, int z) {
        this.x = x;
        this.y = y;
        this.z = z;
    }

    @Override
    public String toString() {
        return "Tile(" + x + "," + y + "," + z + ")";
    }
}

package com.demo.model.render;

import lombok.Data;

/**
 * 屏幕像素坐标类（单位：像素）
 * 像素坐标系（Pixel Coordinates）单位
 * 以左上角为原点(0,0)，向右向下为正方向
 */
@Data
public class Pixel {
    /**
     * 横向像素
     */
    long x;
    /**
     * 纵向像素
     */
    long y;

    /**
     * 根据给定参数构造Pixel的新实例
     *
     * @param x 横向像素
     * @param y 纵向像素
     */
    public Pixel(long x, long y) {
        this.x = x;
        this.y = y;
    }
}

package com.demo.process;

import com.demo.model.render.Pixel;
import com.demo.model.render.Tile;
import com.demo.util.JtsUtils;
import com.demo.util.MercatorTransform;
import com.vividsolutions.jts.geom.*;
import com.vividsolutions.jts.io.ParseException;
import com.vividsolutions.jts.io.WKTReader;
import lombok.extern.slf4j.Slf4j;
import org.apache.commons.io.FileUtils;

import javax.imageio.ImageIO;
import java.awt.image.BufferedImage;
import java.io.File;
import java.io.IOException;

import static java.lang.Math.max;
import static java.lang.Math.min;

/*************************************
 *Class Name: Geoms2JpgTile
 *Description: <多点、线、面生成瓦片>
 *@author: Seminar
 *@create: 2021/7/19
 *@since 1.0.0
 *************************************/
@Slf4j
public class Geoms2JpgTile {

    private GeometryFactory gf = new GeometryFactory();
    static MercatorTransform mercatorTransform = new MercatorTransform();
    public static int WIDTH = 256;
    public static int HEIGHT = 256;
    public static int BACKCOLOR_WHITE = ((255 << 16) | ((255 << 8) | 255));
    public static int BACKCOLOR_BLACK = ((0 << 16) | ((0 << 8) | 0));

    // 多边形几何
    String polygon;
    // 线几何
    String lineString;
    // 多边几何
    String multiPoint;

    /**
     * 初始化wkt
     */
    public void initWkt() {
        this.polygon = "POLYGON ((116.42486572265626 39.99500778093748, 116.51962280273439 39.886557705928475, 116.44546508789064 39.78110197709871, 116.31637573242189 39.818029898770206, 116.27655029296876 39.93817189499188, 116.42486572265626 39.99500778093748))";

        this.lineString = "LINESTRING (117.18292236328126 40.16208338164619, 119.01489257812501 39.48284540453334)";

        this.multiPoint = "MULTIPOINT ((115.48690795898439 40.12639098502455), (115.80139160156251 40.148438503139076), (115.83847045898439 39.9665957444875), (115.90850830078126 39.854937988531276), " +
                "(115.98403930664062 39.816975090490004), (115.84808349609376 39.769491963709), (115.60638427734376 39.707186656826565), (115.44708251953126 39.82119422647455), " +
                "(115.32348632812501 39.961332959837826), (115.36605834960939 40.09593265290902), (115.59951782226564 39.940277770390324), (115.74371337890626 39.842286020743394), " +
                "(115.58715820312501 39.79271003204449), (115.76019287109376 39.7631584037253), (115.87280273437501 39.67759833072648), (115.96481323242189 40.18307014852534), " +
                "(115.69152832031251 40.2155868104582), (115.63934326171876 40.073868105094846), (115.43060302734376 39.56547053068436), (115.66955566406251 39.470125122358176), " +
                "(115.83709716796875 39.55911824217187), (115.91949462890626 39.44679856427205), (115.54046630859376 39.42346418978385), (115.07354736328125 39.63319206567459), " +
                "(115.11474609375 40.092781012494065), (115.19439697265626 40.287906612507406), (114.98291015625001 39.83385008019448), (114.97467041015626 39.47224533091451), " +
                "(115.27130126953126 39.38101803294523), (115.59265136718751 39.34067026099156))";
    }

    /**
     * 面jpg瓦片生成
     *
     * @param zoom
     * @throws IOException
     * @throws ParseException
     */
    public void polygon2Tile(String wkt, int zoom) throws IOException, ParseException {
        Geometry geom = wkt2Geo(wkt);
        Geometry envelope = geom.getEnvelope();
        double lonMin = min(envelope.getCoordinates()[0].x, envelope.getCoordinates()[2].x);
        double lonMax = max(envelope.getCoordinates()[0].x, envelope.getCoordinates()[2].x);
        double latMin = min(envelope.getCoordinates()[0].y, envelope.getCoordinates()[2].y);
        double latMax = max(envelope.getCoordinates()[0].y, envelope.getCoordinates()[2].y);

        Tile t1 = latLng2Tile(lonMin, latMin, zoom);
        Tile t2 = latLng2Tile(lonMax, latMax, zoom);

        long tilexMin = min(t1.getX(), t2.getX());
        long tileyMin = min(t1.getY(), t2.getY());
        long tilexMax = max(t1.getX(), t2.getX());
        long tileyMax = max(t1.getY(), t2.getY());

        if (!new File("D:\\learn1\\geojson-demo\\jpg\\" + zoom).exists()) {
            FileUtils.forceMkdir(new File("D:\\learn1\\geojson-demo\\jpg\\" + zoom));
        }
        log.info("zoom: {}, jpgNum: {}", zoom, (tilexMax - tilexMin + 1) * (tileyMax - tileyMin + 1));
        for (long x = tilexMin; x <= tilexMax; x++) {
            for (long y = tileyMin; y <= tileyMax; y++) {
                log.info("x: {},y: {}", x, y);
                Tile tile = new Tile(x, y, zoom);
                Envelope enve = mercatorTransform.tile2Envelope(tile);
                Geometry grid = gf.toGeometry(enve);
                boolean intersects = grid.intersects(geom);
                if (intersects) {
                    // 生成栅格瓦片jpg
                    Geometry inter = grid.intersection(geom);
                    double tempLatMin = enve.getMinY();
                    double tempLatMax = enve.getMaxY(); // 纬度
                    double tempLonMin = enve.getMinX(); // 经度
                    double tempLonMax = enve.getMaxX();

                    // 经纬度转像素坐标
                    Pixel p1 = mercatorTransform.geographic2Pixel(new Coordinate(tempLonMin, tempLatMin), zoom);
                    Pixel p2 = mercatorTransform.geographic2Pixel(new Coordinate(tempLonMax, tempLatMax), zoom);
                    long minX = min(p1.getX(), p2.getX());
                    long minY = min(p1.getY(), p2.getY());
                    long maxX = max(p1.getX(), p2.getX());
                    long maxY = max(p1.getY(), p2.getY());

                    BufferedImage image = new BufferedImage(WIDTH, HEIGHT, BufferedImage.TYPE_INT_RGB);
                    // 生成默认图片
                    for (int h = 0; h < HEIGHT; h++) {
                        for (int w = 0; w < WIDTH; w++) {
                            // 可修改，黑色背景或者白色背景
                            image.setRGB(w, h, BACKCOLOR_BLACK);
                        }
                    }
                    //图像输出
                    // 填充面的像素
                    for (long x1 = minX; x1 <= maxX; x1++) {
                        for (long y1 = minY; y1 <= maxY; y1++) {
                            // 判断轨迹点是否位于面上
                            // 像素坐标转web墨卡托转Geom经纬度坐标
                            Coordinate coordinate = mercatorTransform.pixel2Geographic(new Pixel(x1, y1), zoom);
                            Point point = JtsUtils.createPoint(coordinate);
                            if (inter.contains(point)) {
                                int pw = (int) (x1 - 256 * x);
                                int ph = (int) (y1 - 256 * y);
                                int rgb = ((255 << 16) | ((0 << 8) | 0));
                                if (pw > 0 && pw < 256 && (ph > 0 && ph < 256)) {
                                    image.setRGB(pw, ph, rgb);
                                }
                            }
                        }
                    }
                    //图像输出
                    ImageIO.write(image, "jpg", new File("D:\\learn1\\geojson-demo\\jpg\\" + zoom + "\\" + x + "_" + y + ".jpg"));
                } /*else {
                    BufferedImage image = new BufferedImage(WIDTH, HEIGHT, BufferedImage.TYPE_INT_RGB);
                    //单色通道提取
                    for (int h = 0; h < HEIGHT; h++) {
                        for (int w = 0; w < WIDTH; w++) {
                            image.setRGB(w, h, BACKCOLOR_BLACK);
                        }
                    }
                    //图像输出
                    ImageIO.write(image, "jpg", new File("D:\\learn1\\geojson-demo\\jpg\\" + zoom + "\\" + x + "_" + y + ".jpg"));
                    log.error("{} {} no datas", x, y);
                }*/
            }
        }
    }

    /**
     * 线生成jpg瓦片
     *
     * @param wkt  wkt几何
     * @param zoom 瓦片级别
     * @throws IOException
     * @throws ParseException
     */
    public void lineString2Tile(String wkt, int zoom) throws IOException, ParseException {
        Geometry geom = wkt2Geo(wkt);
        Geometry envelope = geom.getEnvelope();

        // 计算最大最小边界框经纬度
        double lonMin = min(envelope.getCoordinates()[0].x, envelope.getCoordinates()[2].x);
        double lonMax = max(envelope.getCoordinates()[0].x, envelope.getCoordinates()[2].x);
        double latMin = min(envelope.getCoordinates()[0].y, envelope.getCoordinates()[2].y);
        double latMax = max(envelope.getCoordinates()[0].y, envelope.getCoordinates()[2].y);

        // 经纬度转web墨卡托坐标，转像素坐标，并计算瓦片号
        Tile t1 = latLng2Tile(lonMin, latMin, zoom);
        Tile t2 = latLng2Tile(lonMax, latMax, zoom);

        // 计算x，y最大最小瓦片号
        long tilexMin = min(t1.getX(), t2.getX());
        long tileyMin = min(t1.getY(), t2.getY());
        long tilexMax = max(t1.getX(), t2.getX());
        long tileyMax = max(t1.getY(), t2.getY());

        if (!new File("D:\\learn1\\geojson-demo\\jpg\\" + zoom).exists()) {
            FileUtils.forceMkdir(new File("D:\\learn1\\geojson-demo\\jpg\\" + zoom));
        }
        log.info("zoom: {}, jpgNum: {}", zoom, (tilexMax - tilexMin + 1) * (tileyMax - tileyMin + 1));

        for (long x = tilexMin; x <= tilexMax; x++) {
            for (long y = tileyMin; y <= tileyMax; y++) {
                Tile tile = new Tile(x, y, zoom);
                Envelope enve = mercatorTransform.tile2Envelope(tile);
                Geometry grid = gf.toGeometry(enve);
                boolean intersects = grid.intersects(geom);
                if (intersects) {
                    // 生成栅格瓦片jpg
                    double tempLatMin = enve.getMinY();
                    double tempLatMax = enve.getMaxY();
                    double tempLonMin = enve.getMinX(); // 经度
                    double tempLonMax = enve.getMaxX(); // 纬度

                    // 经纬度转像素坐标
                    Pixel p1 = mercatorTransform.geographic2Pixel(new Coordinate(tempLonMin, tempLatMin), zoom);
                    Pixel p2 = mercatorTransform.geographic2Pixel(new Coordinate(tempLonMax, tempLatMax), zoom);
                    long minX = min(p1.getX(), p2.getX());
                    long minY = min(p1.getY(), p2.getY());
                    long maxX = max(p1.getX(), p2.getX());
                    long maxY = max(p1.getY(), p2.getY());

                    BufferedImage image = new BufferedImage(WIDTH, HEIGHT, BufferedImage.TYPE_INT_RGB);
                    // 生成默认图片
                    for (int h = 0; h < HEIGHT; h++) {
                        for (int w = 0; w < WIDTH; w++) {
                            // 可修改，黑色背景或者白色背景
                            image.setRGB(w, h, BACKCOLOR_WHITE);
                        }
                    }
                    //图像输出
                    // 填充线的像素
                    for (long x1 = minX; x1 <= maxX; x1++) {
                        for (long y1 = minY; y1 <= maxY; y1++) {
                            // 像素坐标转web墨卡托转Geom经纬度坐标
                            Coordinate coordinate = mercatorTransform.pixel2Geographic(new Pixel(x1, y1), zoom);
                            Point point = gf.createPoint(coordinate);
                            // 判断点是否在线上  geom.intersects(point)、point.within(geom) 这俩方法都不管用，以1/500分辨率当作误差范围
                            if (isPointOnSegment(point, gf.createPoint(geom.getCoordinates()[0]),
                                    gf.createPoint(geom.getCoordinates()[1]), mercatorTransform.zoomToResolution(zoom) / 500)) {
//                                log.info("{}", JSON.toJSONString(point.getCoordinate()));
                                int pw = (int) (x1 - 256 * x);
                                int ph = (int) (y1 - 256 * y);
                                int rgb = ((0 << 16) | ((255 << 8) | 0)); // 绿色填充
                                if (pw > 0 && pw < 256 && (ph > 0 && ph < 256)) {
                                    image.setRGB(pw, ph, rgb);
                                }
                            }
                        }
                    }
                    //图像输出
                    ImageIO.write(image, "jpg", new File("D:\\learn1\\geojson-demo\\jpg\\" + zoom + "\\" + x + "_" + y + ".jpg"));
                } /*else {
                    // 构建默认图片
                    BufferedImage image = new BufferedImage(WIDTH, HEIGHT, BufferedImage.TYPE_INT_RGB);
                    for (int h = 0; h < HEIGHT; h++) {
                        for (int w = 0; w < WIDTH; w++) {
                            // 可修改，黑色背景或者白色背景
                            image.setRGB(w, h, BACKCOLOR_WHITE);
                        }
                    }
                    //图像输出
                    ImageIO.write(image, "jpg", new File("D:\\learn1\\geojson-demo\\jpg\\" + zoom + "\\" + x + "_" + y + ".jpg"));
                    log.error("{} {} no datas", x, y);
                }*/
            }
        }
    }

    /**
     * 点生成栅格jpg瓦片
     *
     * @param zoom 瓦片级别
     * @throws IOException
     * @throws ParseException
     */
    public void points2Tile(String wkt, int zoom) throws IOException, ParseException {
        Geometry geom = wkt2Geo(wkt);
        Geometry envelope = geom.getEnvelope();

        // 计算最大最小边界框经纬度
        double lonMin = min(envelope.getCoordinates()[0].x, envelope.getCoordinates()[2].x);
        double lonMax = max(envelope.getCoordinates()[0].x, envelope.getCoordinates()[2].x);
        double latMin = min(envelope.getCoordinates()[0].y, envelope.getCoordinates()[2].y);
        double latMax = max(envelope.getCoordinates()[0].y, envelope.getCoordinates()[2].y);

        // 经纬度转web墨卡托坐标，转像素坐标，并计算瓦片号
        Tile t1 = latLng2Tile(lonMin, latMin, zoom);
        Tile t2 = latLng2Tile(lonMax, latMax, zoom);

        // 计算x，y最大最小瓦片号
        long tilexMin = min(t1.getX(), t2.getX());
        long tileyMin = min(t1.getY(), t2.getY());
        long tilexMax = max(t1.getX(), t2.getX());
        long tileyMax = max(t1.getY(), t2.getY());

        if (!new File("D:\\learn1\\geojson-demo\\jpg\\" + zoom).exists()) {
            FileUtils.forceMkdir(new File("D:\\learn1\\geojson-demo\\jpg\\" + zoom));
        }
        log.info("zoom: {}, jpgNum: {}", zoom, (tilexMax - tilexMin + 1) * (tileyMax - tileyMin + 1));

        for (long x = tilexMin; x <= tilexMax; x++) {
            for (long y = tileyMin; y <= tileyMax; y++) {
                log.info("x: {},y: {}", x, y);
                Tile tile = new Tile(x, y, zoom);
                Envelope enve = mercatorTransform.tile2Envelope(tile);
                Geometry grid = gf.toGeometry(enve);
                boolean intersects = grid.intersects(geom);

                // 生成栅格瓦片jpg
                if (intersects) {
                    Geometry inter = grid.intersection(geom); // 点与瓦片的交集
                    // 构建默认图片
                    BufferedImage image = new BufferedImage(WIDTH, HEIGHT, BufferedImage.TYPE_INT_RGB);
                    for (int h = 0; h < HEIGHT; h++) {
                        for (int w = 0; w < WIDTH; w++) {
                            // 可修改，黑色背景或者白色背景
                            image.setRGB(w, h, BACKCOLOR_WHITE);
                        }
                    }
                    //图像输出
                    // 填充点的像素
                    Coordinate[] intersectionPoints = inter.getCoordinates();
                    for (Coordinate coor : intersectionPoints) {
                        // 经纬度转像素坐标
                        Pixel pixel = mercatorTransform.geographic2Pixel(coor, zoom);
                        int pw = (int) (pixel.getX() - 256 * x);
                        int ph = (int) (pixel.getY() - 256 * y);
                        int rgb = ((0 << 16) | ((0 << 8) | 255)); // 蓝色填充
                        if (pw > 0 && pw < 256 && (ph > 0 && ph < 256)) {
                            image.setRGB(pw, ph, rgb);
                        }
                    }
                    //图像输出
                    ImageIO.write(image, "jpg", new File("D:\\learn1\\geojson-demo\\jpg\\" + zoom + "\\" + x + "_" + y + ".jpg"));
                } /*else {
                    // 构建默认图片
                    BufferedImage image = new BufferedImage(WIDTH, HEIGHT, BufferedImage.TYPE_INT_RGB);
                    for (int h = 0; h < HEIGHT; h++) {
                        for (int w = 0; w < WIDTH; w++) {
                            // 可修改，黑色背景或者白色背景
                            image.setRGB(w, h, BACKCOLOR_WHITE);
                        }
                    }
                    //图像输出
                    ImageIO.write(image, "jpg", new File("D:\\learn1\\geojson-demo\\jpg\\" + zoom + "\\" + x + "_" + y + ".jpg"));
                    log.error("{} {} no datas", x, y);
                }*/
            }
        }
    }

    /**
     * 判断点是否在线上
     *
     * @param a          点A
     * @param start      线起点start
     * @param end        线终点end
     * @param resolution 误差范围m
     * @return
     */
    public boolean isPointOnSegment(Point a, Point start, Point end, double resolution) {
        boolean flag = false;
        double startAdis = JtsUtils.distance(a, start);
        double endADis = JtsUtils.distance(a, end);
        double dis = JtsUtils.distance(start, end);
        if (startAdis + endADis >= dis - resolution && startAdis + endADis <= dis + resolution) {
            return true;
        }
        return flag;
    }

    /**
     * 计算经纬度所在瓦片号
     *
     * @param lon  经度
     * @param lat  纬度
     * @param zoom 瓦片级别
     * @return
     */

    public static Tile latLng2Tile(double lon, double lat, int zoom) {
        // 经纬度转墨卡托
        Coordinate mkt = mercatorTransform.geographic2Mercator(new Coordinate(lon, lat));
        // 墨卡托转像素
        Pixel pixel = mercatorTransform.mercator2Pixel(mkt, zoom);
        // 像素坐标所在瓦片
        Tile atTile = mercatorTransform.pixelAtTile(pixel);
        atTile.setZ(zoom);
        return atTile;
    }

    /**
     * wkt 转geometry
     *
     * @param wkt
     * @return
     * @throws ParseException
     */
    public Geometry wkt2Geo(String wkt) throws ParseException {
        WKTReader reader = new WKTReader(gf);
        Geometry geom = reader.read(wkt);
        return geom;
    }

    public static void main(String[] args) throws IOException, ParseException {
        Geoms2JpgTile geoms2JpgTile = new Geoms2JpgTile();
        geoms2JpgTile.initWkt();
        for (int i = 9; i <= 17; i++) {
            if (i > 14) {
                continue;
            }
            geoms2JpgTile.polygon2Tile(geoms2JpgTile.polygon, i);
            geoms2JpgTile.lineString2Tile(geoms2JpgTile.lineString, i);
            geoms2JpgTile.points2Tile(geoms2JpgTile.multiPoint, i);
        }
    }
}

参考

高德地图数学计算库

本文内容由网友自发贡献，版权归原作者所有，本站不承担相应法律责任。如您发现有涉嫌抄袭侵权的内容，请联系:hwhale#tublm.com(使用前将#替换为@)

Java

地理信息

可视化

html

Java对点、线、面生成栅格瓦片jpg，并渲染呈现的相关文章

Java并发中的AbstractQueuedSynchronizer

What is AbstractQueuedSynchronizer在Java中concurrent locks包用来做什么有人可以阐明它的方法吗doAcquireInterruptibly and parkAndCheckInterru
删除最低位

给定一个二进制数删除最低位的最快方法是什么 01001001010 gt 01001001000 它将在代码中用于迭代变量的位伪代码如下 while bits 0 index getIndexOfLowestOrderBit bits
将泛型与 Firebase snapshot.getValue() 结合使用的最佳实践

TL DR 如何正确使用 Firebase DataSnapshot getValue 的泛型类用例我想使用 Firebase 为我的所有实体其中一堆实现一个通用远程数据源类当监听数据更改时我想从 datasnapshot 获取
如何在 HTML/CSS 中进行制表符停止

我想用 HTML 呈现一些文本的格式这是一张图片请注意带有项目符号点和段落编号的灰线项目符号应位于页面中央并且数字应正确对齐我一直在尝试思考如何在 HTML 中做到这一点但一无所获您将如何捕获这种格式您可以使用 before
将 uiautomator 测试用例与 Android 中的应用程序代码集成

我正在使用 Eclipse IDE 这是我的 uiautomator 测试用例代码 public class caltest extends UiAutomatorTestCase public void testDemo throws U
无法在 Vaadin Maven 项目上运行 mvn vaadin:compile

当我运行命令 mvn vaadin compile 时出现此错误 INFO BUILD FAILURE INFO INFO Total time 1 039s INFO Finished at Thu Mar 20 11 35 00 CET
有没有办法在 Blazor 中隐藏 div？

我正在使用 Blazor 并且想在按下导航栏切换器图标时隐藏侧边栏列表项崩溃了但问题是 div 仍然存在 div class page div class sidebar div class nav top row pl 4 navba
Struts 2 - 使用 CKEditor 拦截上传的图像文件

我有一个CKEditor在网站的不同页面上所以我将上传内容设置为true以及让它工作的所有配置内容并且图像上传工作得很好 Send it to the Server 标签但从这里我想拦截或互动upload函数能够将图像上传到文件夹中
无法初始化类 io.confluence.kafka.schemaregistry.client.rest.RestService

我正在尝试使用 KafkaAvroSerialzer 设置一个卡夫卡生产者以获得价值当 rit 尝试创建生产者时我遇到了这个错误我正在使用 confluence 5 2 1 中提供的所有罐子 java lang NoClassDefF
HTML5：从存储的二进制字符串播放视频

我正在尝试使用 FileReader readAsBinaryString Blob File 将视频文件的内容作为二进制字符串读取如示例中所示http www html5rocks com en tutorials file dndfi
为什么这个 SimpleDateFormat 无法解析这个日期字符串？

简单日期格式 SimpleDateFormat pdf new SimpleDateFormat MM dd yyyy hh mm ss SSSaa 抛出的异常pdf parse Mar 30 2010 5 27 40 140PM java
Big O 用于有限、固定大小的可能值集

这个问题 https stackoverflow com questions 12305028 java what is the best way to find first duplicate character in a string引
错误：升级到 lombok 1.16.2 后包 javax.annotation 不存在

我的 android 项目使用 lombok 1 16 0 构建得很好但是一旦我将依赖项更改为目标 1 16 2 我在使用 lombok 注释的任何地方都会收到以下错误 Error 20 1 error package javax ann
在客户端将大文件（> 2GB）压缩为 ZIP

我使用构建上传工具node js and socket io 因为他们通常会上传令人难以置信的巨大文件而普通的上传表单将无法工作问题是他们想在发送之前将文件压缩成zip 以提高传输效率我一直在研究压缩方法例如JSZip http s
我的引导页面页脚下方的空白

虽然我之前在身体下方确定了 50 像素的填充但我仍然遇到页面页脚下方有一堆空白的问题我是否只需要延长内容即可填充垂直空间我第一次使用 bootstrap 来创建我的新网站但我陷入了这个恼人的困境这是一个有问题的页面的链接 http
onActivityresult 数据为空

这是我的相机应用程序我想在其中捕获图像并裁剪它但它拍照保存在我的 myimage 目录中但不执行裁剪功能请我需要帮助我是这个领域的新人这是我的相机开源代码 Intent intent new Intent MediaStore
如何在JdbcTemplate中执行多批量删除？

我想一次删除多个数据库条目仅当 3 个字段匹配此处姓名电子邮件年龄时才应删除每个条目如果我只想删除单个属性我会选择 String sql DELETE FROM persons WHERE email IN JdbcTem
我可以从 LDAP 更改自己的 Active Directory 密码（无需管理帐户）

我没有也不会拥有管理员帐户我想从 java 更改 Active Directory 中自己用户的密码我怎样才能做到这一点使用来自网络的代码 private void changePass throws Exception St
尝试从输入流检索文本时应用程序挂起

情况我确实查看了您的代码正如我怀疑的那样您的问题与您发布的代码完全无关您的 GUI 完全忽略 Swing 线程规则并在主 Swing 事件线程称为Event Dispatch T螺纹或EDT 由于该线程负责所有 Swing 绘图
Android 并获取 id 转换为字符串的视图

在 Android 项目的 Java 代码中如果您想要视图资源的引用您可以执行以下操作 View addButton findViewById R id button 0 在上面的 R id button 0 不是一个字符串是否可以通

随机推荐

spring id,name

转载于 https www cnblogs com 549294286 p 9947815 html 在BeanFactory的配置中是我们最常见的配置项它有两个最常见的属性即id和name 最近研究了一下发现这两个属性还挺好玩的
如何覆盖上一次commit_Git如何在已有的 commit 上再次提交？

在一些受管控的项目上提交代码到 git 服务器后还需要经过审核确认才正式合入版本一般常用 gerrit 来进行审核确认操作如果提交的代码审核不通过需要再次修改提交由于是修改同一个问题我们可能不希望生成多个 commit 信息
Ceph bluestore中的缓存管理

从15年3月接触Ceph分布式存储系统至今已经5年了因为工作的需要对Ceph的主要模块进行了较深入的学习也在Ceph代码层面做了些许改进以满足业务需要我们主要使用M版本最近得闲将过往的一些学习心得改进以及优化思路记录下了
CDN基本工作过程

看了一些介绍CDN的文章感觉这篇是讲的最清楚的使用CDN会极大地简化网站的系统维护工作量网站维护人员只需将网站内容注入CDN的系统通过CDN部署在各个物理位置的服务器进行全网分发就可以实现跨运营商跨地域的用户覆盖由于CDN将内
firewalld 放行端口

发现 telnet报错 telnet connect to address IP No route to host 于是检查目标主机的 firewalld 发先没有放行对应端口在 firewalld 防火墙中放行端口可以使用 firew
微信小程序报错-errCode: -1

1 报错截图 2 报错原因 Collection remove 需要小程序端2 9 4版本或之后的版本才支持看了眼我的调试基础库我的版本是2 8 1 所以 3 解决方法点击右上角的详情本地设置调试基础库选择2 14 0
js数组相加相减函数

数组相减 reduceArray arr1 arr2 for var i arr1 length 1 i gt 0 i var a arr1 i for var j arr2 length 1 j gt 0 j var b arr2 j i
Qt打开包含头文件以及打开函数声明和定义的方法

当第一次拿到被人的程序的时候不知道如何向VS或者keil这样的编译器可以直接右键打开头文件 Qt可以通过 1 鼠标放在你需要打开的头文件或者函数声明的地方如下图我鼠标放在MainWindow上 2 Ctrl 鼠标左键单击或者使用快捷键F
python-算法时间复杂度和空间复杂度

大O表示法 O 名称举例 1 常量时间一次赋值 logn 对数时间折半查找 n 线性时间线性查找 nlogn 对数线性时间快速排序 n 2 平方两重循环 n 3 立方三重循环 2 n 指数递归求斐波那契数列 n 阶乘旅行商
html文本元素

文章目录 h p span pre code 实体字符 strong i em del s h h head 标题一共有六级标题 hKaTeX parse error Expected got EOF at end of input 6
【编译原理】 CS143 斯坦福大学公开课第一周：简介

youtube 1 1 Introduction to Compilers and interpreters 1 1 Introduction to Compilers and interpreters 编译器解释器介绍两种主要的实现编程
three.js中聚光灯及其属性介绍

一聚光灯及其属性介绍 Three js中的聚光灯 SpotLight 是一种用于在场景中创建聚焦光照的光源类型它有以下属性 color 聚光灯的颜色 intensity 聚光灯的强度 distance 聚光灯的有效距离 angle 聚光
[毕业设计]2023-2024年最新电子科学与技术专业毕设选题题目推荐汇总

文章目录 1前言 2 如何选题 3 选题方向 3 1 嵌入式开发方向 3 2 物联网方向 3 3 人工智能方向 3 4 算法研究方向 3 5 学长作品展示 4 最后 1前言近期不少学弟学妹询问学长关于电子科学与技术专业相关的毕设选题学长
java如何检测连接池连接情况,如何检查是否使用了连接池

I use HSQLDB EclipseLink Gemini on OSGI framework Felix In spite that I ve set pool in persistence xml I have serious su
全网最全谷粒商城记录_01、简介-项目介绍（2022-07-06更新完成）

声明本教程不收取任何费用欢迎转载尊重作者劳动成果不得用于商业用途侵权必究目录分布式基础全栈开发篇分布式高级微服务架构篇高可用集群架构师提升篇希望大家微服务架构图简单介绍项目简介 1 项目背景 1 电商模式 1
JavaWeb学习笔记-part1

互联网通信什么是互联网通信两台计算机通过网络实现文件共享行为就是互联网通信互联网通信中的角色划分客户端用于发送请求的计算机服务端用于接受请求并满足请求的计算机互联网通信模型 C S通信模型 client software
Handler机制与原理

为什么会出现内存泄漏问题呢分析 Handler使用是用来进行线程间通信的所以新开启的线程是会持有Handler引用的如果在Activity等中创建Handler 并且是非静态内部类的形式就有可能造成内存泄漏非静态内部类是会隐式持有
uniapp 开发微信小程序之新版隐私协议

自从微信小程序官方更新隐私协议用户必须同意之后才能获取个人信息这就导致在获取用户信息之前需要有个隐私协议弹窗大致如下图微信小程序官方提供的API和 uniapp 开发的稍微有点区别这里只记录 uniapp 开发的如果需要微信
高中学历的程序员，以包装的方式进入现在的公司，想跳槽咋办？

网友自述我在现在广州这家公司工作了两年技术上有一定提升但这两年我过得一直不是很快乐因为我学历包装所以我不敢跟同事交往太深一直孤身一人非常难受可能这就是代价吧现在我想换一个公司我不想再用假身份了但不知道用高中学历是否能够
Java对点、线、面生成栅格瓦片jpg，并渲染呈现

Java对点线面生成栅格瓦片jpg 并渲染呈现 1 效果图 2 原理 2 1 面瓦片的生成 2 2 线瓦片的生成 2 3 多点瓦片的生成 3 源码参考这篇博客将介绍从前端HTML页面到后端预生成栅格瓦片jpg 并提供查询接口供前端h

Java对点、线、面生成栅格瓦片jpg，并渲染呈现

Java对点、线、面生成栅格瓦片jpg，并渲染呈现

1. 效果图

2. 原理

2.1 面瓦片的生成

2.2 线瓦片的生成

2.3 多点瓦片的生成

3. 源码

参考

Java对点、线、面生成栅格瓦片jpg，并渲染呈现 的相关文章

随机推荐

热门标签

Java对点、线、面生成栅格瓦片jpg，并渲染呈现的相关文章
