GreenHills作为世界知名第三方调试工具支持市面上几乎所有芯片, V850调试工具有多种选择, 当时项目使用Greenhills作为编译调试工具让我见识到了专业工具的强大. 本文以KPIT AutoSAR的PORT模块为例介绍GreenHills的使用方法, 顺便列举一些常用的能大大提高效率的技巧.

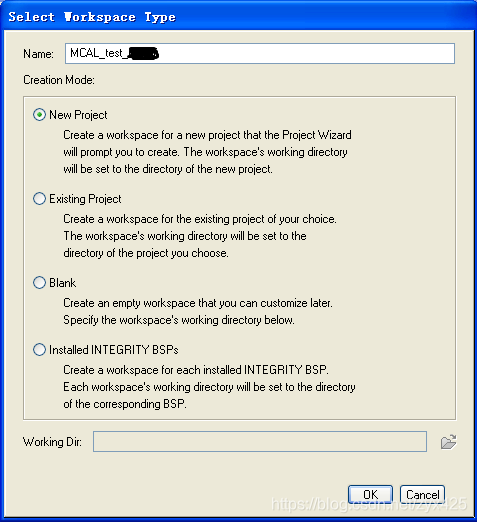

1．打开GHS MULTI Launch，创建工作空间，如图1所示。
图1
根据个人情况选择相应选项，这里创建一个新工程所以选“New Project”，点“OK”完成。

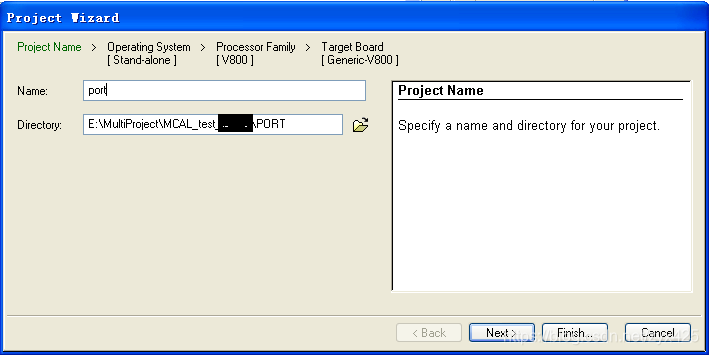

2. 设置工程名字及所在路径，单击“Next”继续。
图2
3. 设置“Operating System”，这里选择不带操作系统的“Stand-alone”。单击“Next”继续。
图3

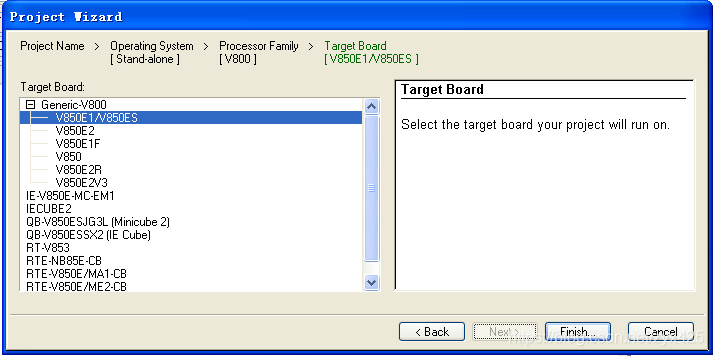

4. 选择处理器型号，这里选择“V850E1/V850ES”。单击“Finish”完成，同时会弹出图4。
图4

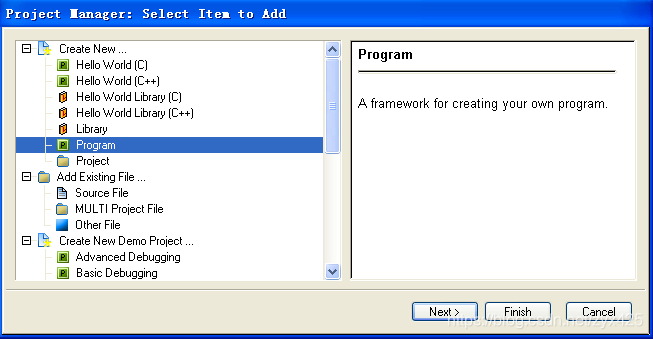

5．选择创建一个新工程“Program”，单击“Next”继续。
图5
注意：这里选“Program”而非“Project”。后者为“文件夹”。我曾经犯过此种错误。

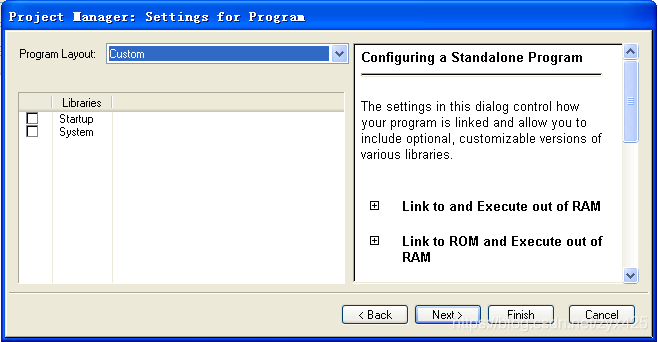

6． “Program Layout”选择“Custom”，单击“Next”继续，会弹出文件浏览器如图7所示。
图6

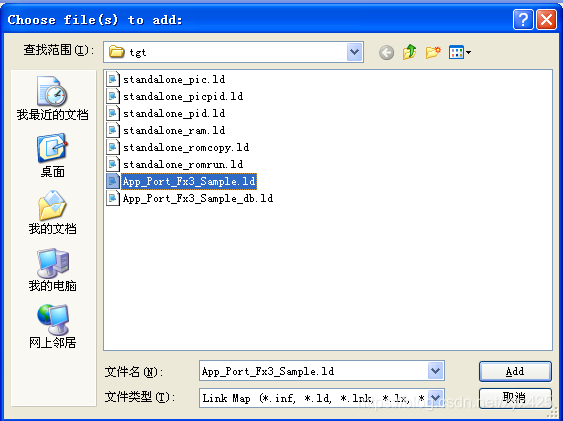

7． 选择正确的链接文件。单击“Add”继续。
图7
8．至此，一个空的工程创建成功。接下来就是添加你所需要的文件。
图8
9．选中要添加文件的工程“右击”，
选择

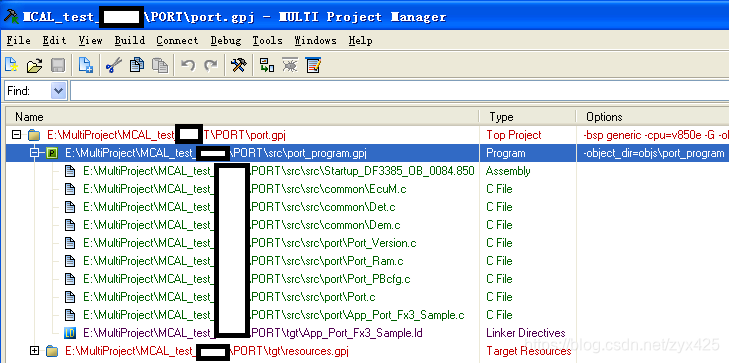

。随后弹出文件浏览器，选择要添加的文件。完成后的工程如下。
图9
【注意1】不要忘记添加启动文件Startup_DF3385_OB_0084.850。
文件格式为“Startup_设备类型_OptionOB选项_OB的值”，这个文件有三个主要作用：一是，加载分区；二是，启动引导；三是，设置Option byte 0000 007BH的值，这个值关系到PLL和SSCG输入、输出时钟分频系数。在Applilet2工具生成的代码中对应inttab.s和startup.s这两个文件。
OPTION_BYTE=0x81、0x85对于CLKOUT输出相同，当外部晶振为8MHz时CLKOUT=32MHz。
【注意2】头文件可以直接添加进来，也可以在“Options”里设置“Include Directories”后不加进来。右击图10示标题栏，选择“Show Options”显示“Options”栏，双击“Options”栏即可设置。
图10

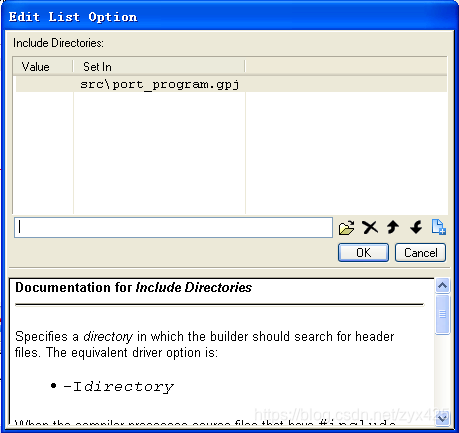

双击“Include Directories”随后弹出下图。将头文件目录添加进来单击“OK”完成。
图12
【小技巧：添加脚本】
在工程目录下创建一个与工程文件同名的文本文件，将后缀改成.rc。用上述添加文件方法加到工程里。常用的脚本命令有：
connect — 连接目标板；
load — 下载编译文件。
当这个文件写好之后，按Debug键就会实现自动连接和下载文件。在工程管理器中编辑此脚本文件。
注意：脚本文件名称必须和所创建的program工程名相同，才能运行脚本。
示例脚本：
图13
10. 设置应用程序入口。
选择“Options” 中的“Linker”双击“Start Address Symbol”，设置程序入口为“_RESET”。
图14
图15
1. 编译工程。快捷键为F7，或选择工具栏
，或菜单栏“Build->Build Program…”。

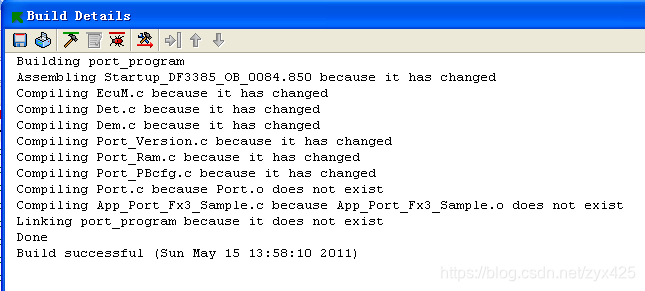

图16编译完成
2．下载调试。快捷键为F5，或选择工具栏
，或菜单栏“Debug -> Debug Program…”。弹出下图。
图17
3. 单击工具栏中的连接按钮
。弹出如下框。
图18
4．创建一个连接。单击“Creat a new Connection Method”，弹出下图，设置连接的名称和类型。
图19

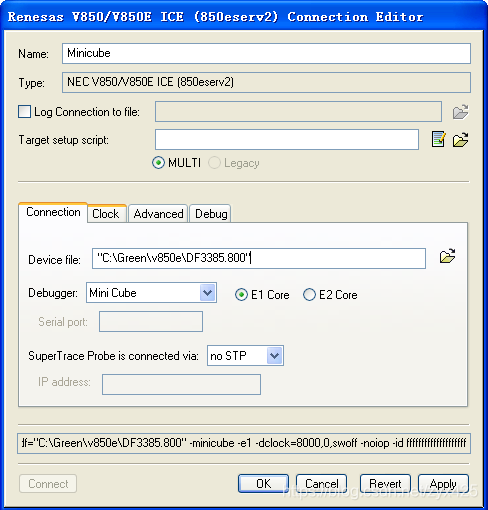

“Type”选择“NEC V850/V850E ICE（850eserv2）”。单击“Create…”。随后弹出“Connect Edit”，如下图。
图20
a. 选项卡“Connection”中“Device file”选择V850/Fk3对应的设备文件DF3385.800(在安装目录下)；“Debugger”选择“Mini Cube”，其他默认。
b. 选项卡“Clock”中“Main clock”为“8000”（外部晶振）；“Sub Clock”可不设置（板子没接此晶振）；“Clock Rate”为“Default”（切记这一点，好多不能连接的错误是因为这里设置不正确造成的）。
c. 选项卡“Advanced”中，只需要这设置“Registry ID code”为“ffffffffffffffffffff”即可。至此，便创建了一个连接。
5．选择新建的连接，单击图18中的“Connect”连接板子。

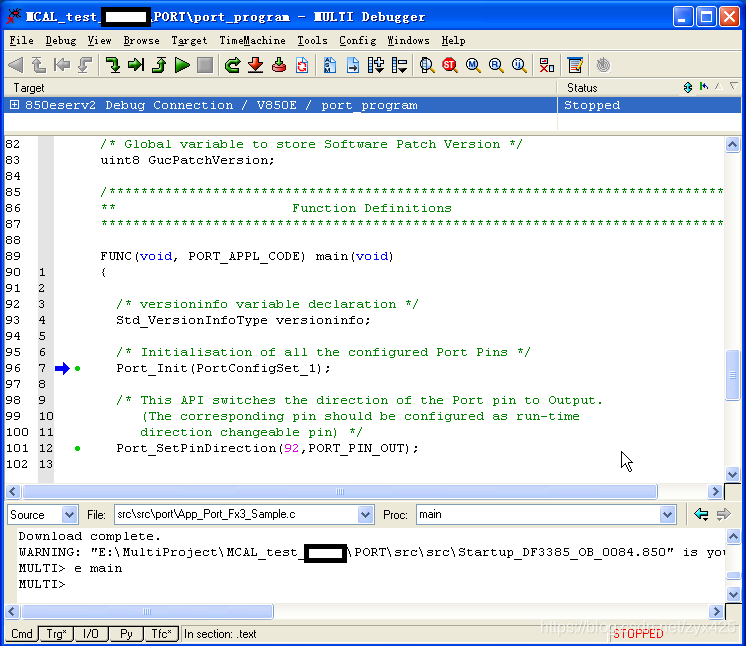

6. 连接成功后单击工具栏中的下载按钮
，下载编译成功的可执行文件。
图21
7． 加载寄存器。单击工具栏中的
打开“Register View”窗口，选择“File”—>“Load Register Definitions from File”。在弹出的文件选择窗口中选择V850/Fk3寄存器定义文件DF3385.grd。
8. 调试常用快捷键
F4：连接目标板;
F11：单步运行;
F5：全速运行;
：返回上一个视图, 快捷键为（Alt + <--）;
同理向右为下一个视图, 快捷键为（Alt + -->）;
查看工程中的文件。
