在这个实验之前，确保系统已经正确安装了proteus和keil工具。proteus是用来设计电路图的，keil是用来编写c语言代码并编译成芯片可用的hex程序的。
前面安装keil的时候，最后提到，如果安装了keil,proteus，在进行仿真的时候，可以直接使用proteus。而不需要开启keil，然后使用什么联调，需要proteus开启远程调试，keil开启调试，这里面还需要额外下载一个VDM51.dll动态库文件，然后做配置，过于繁锁，而且还浪费了keil资源。
这里的点亮led实验全部使用proteus软件完成。

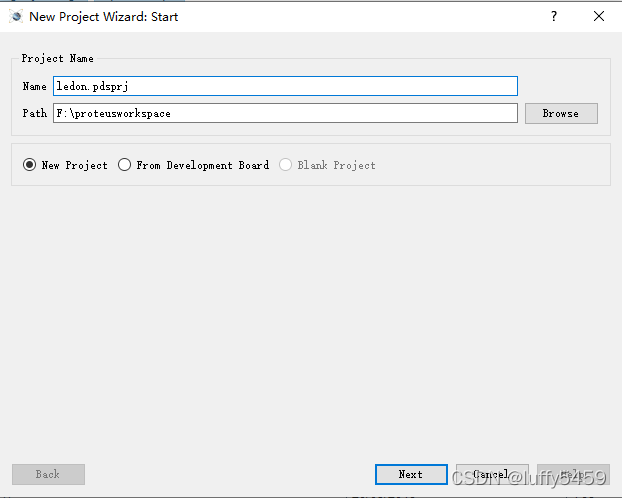

在proteus中新建项目：输入项目名称，选择保存路径。

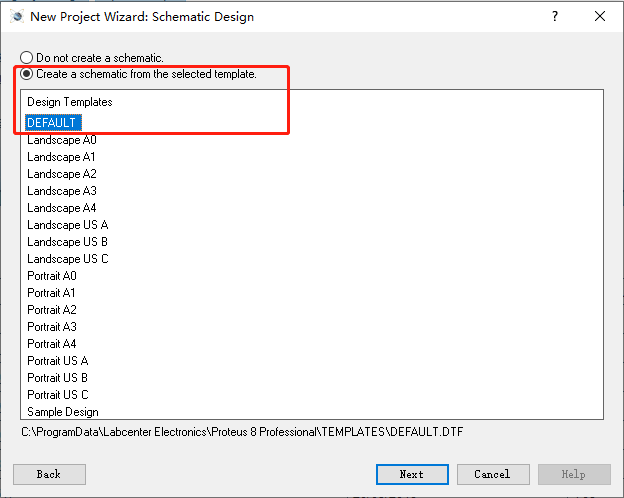

选择模板，选择第二个单选框，从模板创建，这个模板直接使用默认DEFAULT，这里是用来画设计图的。

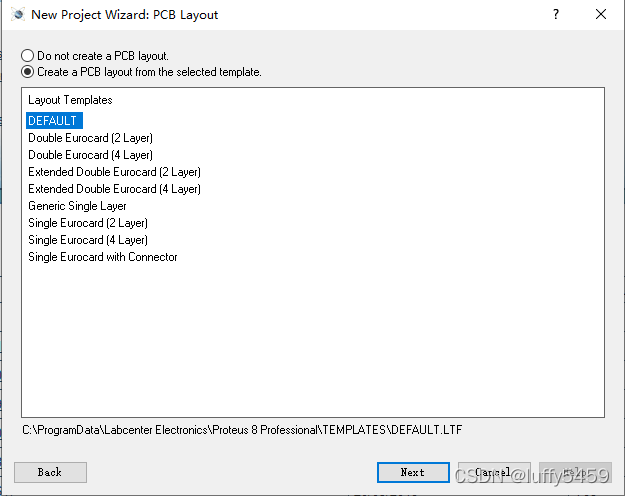

这一步是选择PCB布局的，也是从模板创建，依旧选择默认DEFAULT类型。

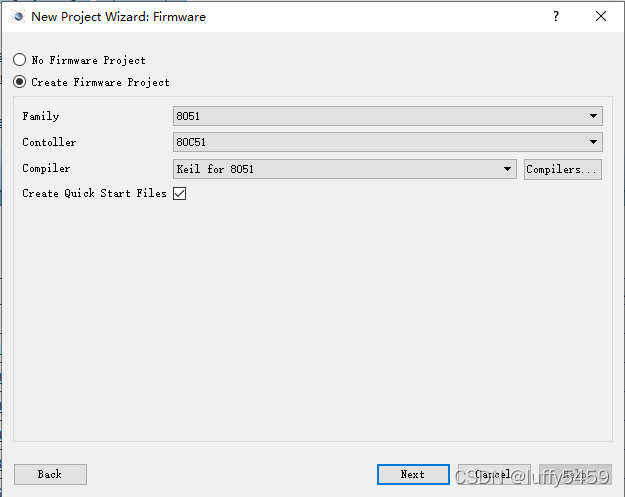

这一步选择 “创建硬件项目”，英文版是：Create Firmware Project。Family选择8051，Controller选择80C51，编译器选择Keil for 8051，如果显示not configured，需要自己配置。
这一步，如果没有Keil for 8051编译器，可以点击后面的Compilers按钮 ，配置系统安装的Keil编译器：

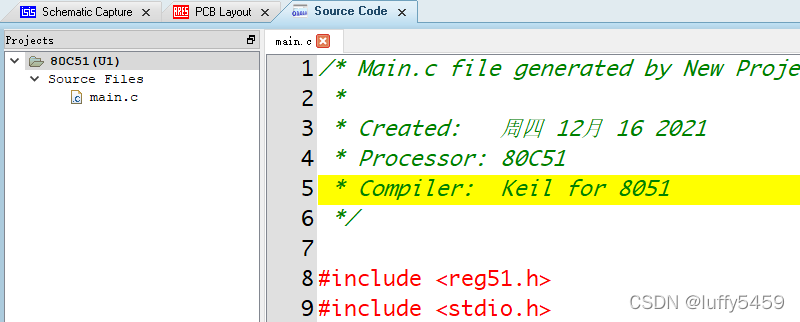

有了这个选项，我们创建的工程，才能有源代码，而且是c语言的。

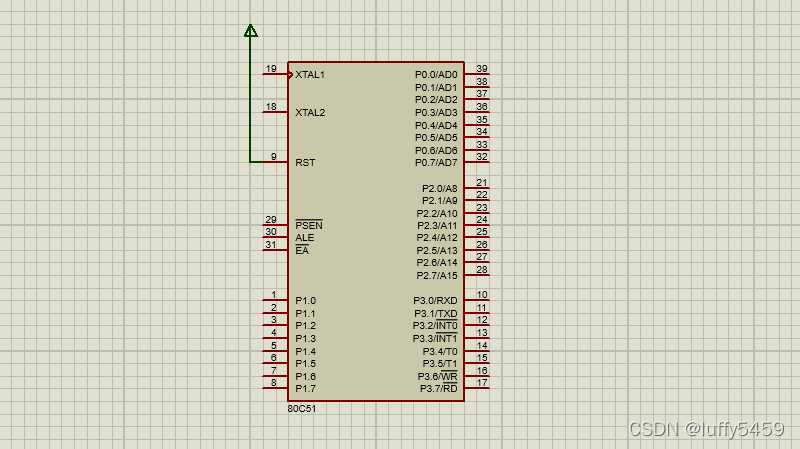

接着可以切换视图到Schematic Capture，新手千万不要切换到了PCB Layout视图，否则会很奔溃。这里直接就有一个80C51的芯片，不用我们去设备库里面选择了。
这个实验是要点亮led，我们还是需要选择其他元器件，发光二极管LED-RED, 220R电阻。在Schematic Capture视图下，我们在元器件Component模式下，选择设备，点击"P"：

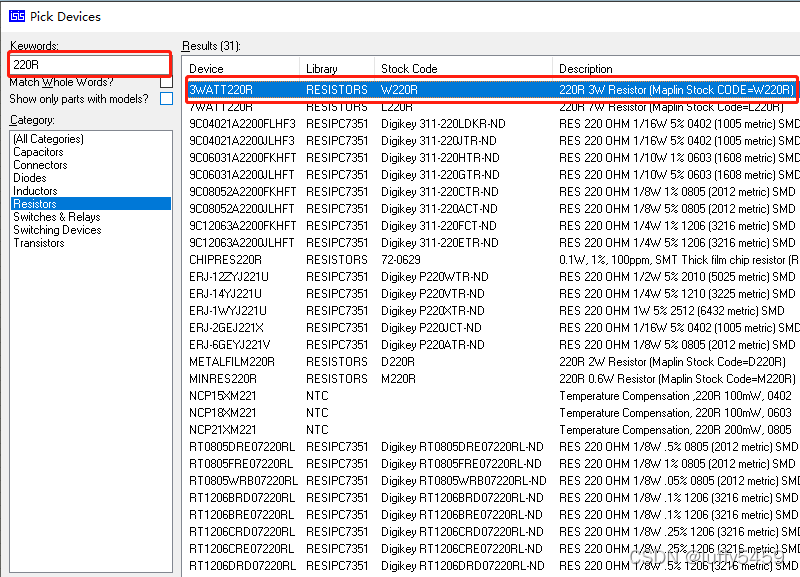

出现如下所示的弹出框：在关键字输入框，分别输入LED-RED，220R分别选择右侧的二极管和220欧姆电阻。最后点击页面下方“ok”结束选择元器件。
接着就是画图，先选中设备框中的二极管或者电阻，然后在画图区域左键单击即可拖出元器件。

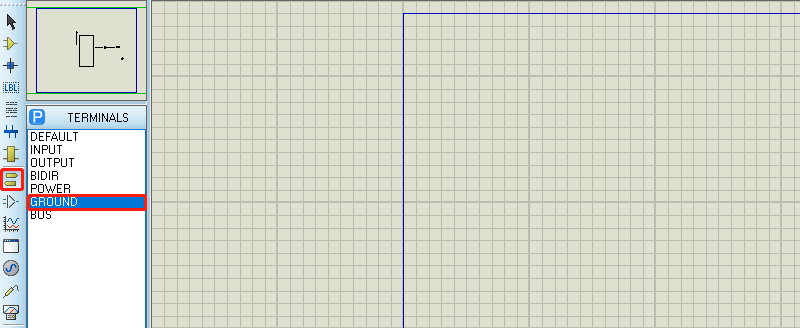

我们还需要在Terminal Mode下选择“接地”(GROUND)：
接着就是电路连线，其实很简单，直接用鼠标连接你想要的连接的地方即可。

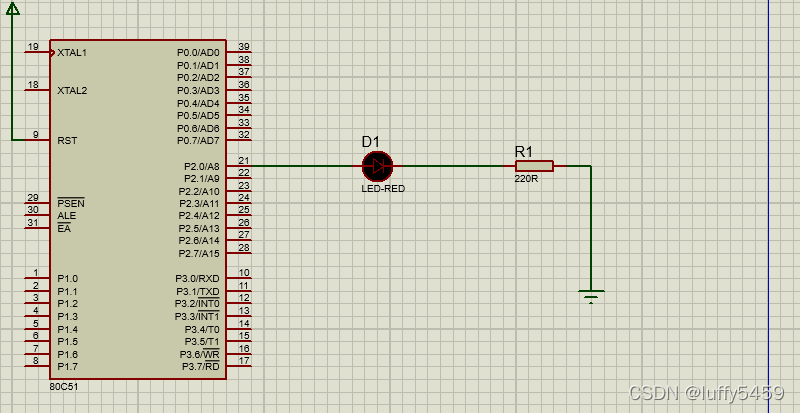

绘制的电路图如下所示：
这个电路，二极管正极接单片机，负极连着一个电阻，最后接地，按照发光原理，需要单片机引脚P2.0给出高电平即可。
源代码非常简单，几乎会让你感到失望：
#include <reg51.h>
#include <stdio.h>
sbit led = P2^0;
void main(void)
{
while (1){
led = 1;
}
}仿真效果图：
这个实验，还可以继续做下去，这里只是简单的点亮发光二极管，其实可以利用一个延时来让二极管闪烁。原理就是：开启高电平，延时1秒，开启低电平，延时1秒，不断循环往复，就可以看见二极管闪烁了。
代码：
#include <reg51.h>
#include <stdio.h>
sbit led = P2^0;
void delay()
{
unsigned int i,j;
for(i=0;i<1000;i++)
{
for(j=0;j<110;j++);
}
}
void main(void)
{
while (1){
led = 1;
delay();
led = 0;
delay();
}
}仿真效果：
也可以观察到，与前面直接点亮led不同的是，P2.0管脚一会是红色，表示高电平，一会是蓝色，表示低电平，这样就实现了led闪烁的效果。
这里电路图还有一种画法，就是电阻一端接电源，这样，二极管的方向需要旋转180度，二极管负极需要接上开发板，点亮程序自然需要修改，如果是闪烁，其实也可以不用修改。
在所有的开发软件中，个人感觉这种仿真软件最好玩了，搭建电路，编写程序，最后仿真，可以直接看效果，真的很激动。
值得注意的是，我开始在选择引脚接线的时候，直接接到P0管脚，后来发现死活点不亮二极管，仿真也不报错，后来发现接到P2管脚，立马就点亮了，而且在观察实验现象的时候，发现P0管脚根本没有任何变化，其他的P1,P2,P3都会显示红色，P2接二极管的管脚P2.0时不时还显示蓝色，从这里可以看出，P0管脚没有参与电平输出。所以接线的时候还是要注意一点。
