VTK学习笔记(十)基于VTK和itk程序
- 1、程序
- 2、CMakeLists.txt
- 3、哪里使用了VTK
- 4、程序的执行
- 5、数据存储与显示
- 6、数据变化流程
1、程序
下面程序是一个基于ITK的连通域分析程序
#include "itkImage.h"
#include <vtkSmartPointer.h>
#include <vtkPNGWriter.h>
#include "itkScalarConnectedComponentImageFilter.h"
#include <itkImageToVTKImageFilter.h>
#include <itkVTKImageToImageFilter.h>
#include <string>
#include <iostream>
#include<vtkImageShiftScale.h>
using namespace std;
void CreateImage(itk::Image<unsigned char, 2>* const image)
{
itk::Image<unsigned char, 2>::IndexType start = { {0,0} };
start[0] = 0;
start[1] = 0;
itk::Image<unsigned char, 2>::SizeType size;
unsigned int NumRows = 100;
unsigned int NumCols = 200;
size[0] = NumRows;
size[1] = NumCols;
typename itk::Image<unsigned char, 2>::RegionType region(start, size);
image->SetRegions(region);
image->Allocate(true);
for (itk::Image<unsigned char, 2>::IndexValueType r = 5; r < 40; r++)
{
for (itk::Image<unsigned char, 2>::IndexValueType c = 10; c < 50; c++)
{
itk::Image<unsigned char, 2>::IndexType pixelIndex = { {r,c} };
image->SetPixel(pixelIndex, 100);
}
}
for (typename itk::Image<unsigned char, 2>::IndexValueType r = 50; r < 70; r++)
{
for (typename itk::Image<unsigned char, 2>::IndexValueType c = 50; c < 80; c++)
{
typename itk::Image<unsigned char, 2>::IndexType pixelIndex = { {r,c} };
image->SetPixel(pixelIndex, 255);
}
}
}
void print(const std::string& file, itk::Image<unsigned char, 2>* image)
{
ofstream fout(file);
auto size = image->GetBufferedRegion().GetSize();
for (auto i = 0; i < size[0]; i++)
{
for (auto j = 0; j < size[1]; j++)
{
itk::Image<unsigned char, 2>::IndexType index{ {i,j} };
auto c = image->GetPixel(index);
fout << (int)c;
}
fout << std::endl;
}
}
int main(int argc, char *argv[])
{
short distanceThreshold = 4;
auto image = itk::Image<unsigned char, 2>::New();
CreateImage(image.GetPointer());
image->Update();
auto imageToVtkImage = itk::ImageToVTKImageFilter<itk::Image<unsigned char, 2>>::New();
imageToVtkImage->SetInput(image.GetPointer());
imageToVtkImage->Update();
vtkSmartPointer<vtkPNGWriter> writer = vtkSmartPointer<vtkPNGWriter>::New();
writer->SetFileName("E:/1/1CreateImage.png");
writer->SetInputData(imageToVtkImage->GetOutput());
writer->Write();
print("E:/1/1CreateImage.txt", image.GetPointer());
auto connected = itk::ScalarConnectedComponentImageFilter<itk::Image<unsigned char, 2>, itk::Image<unsigned char, 2>>::New();
connected->SetInput(image);
connected->SetDistanceThreshold(distanceThreshold);
connected->Update();
print("E:/1/2ScalarConnectedComponentImage.txt", connected->GetOutput());
imageToVtkImage->SetInput(connected->GetOutput());
imageToVtkImage->Update();
double range[2];
imageToVtkImage->GetOutput()->GetScalarRange(range);
vtkSmartPointer<vtkImageShiftScale>scale = vtkSmartPointer<vtkImageShiftScale>::New();
scale->SetInputData(imageToVtkImage->GetOutput());
scale->SetScale(255 / range[1]);
scale->Update();
writer->SetFileName("E:/1/3ConnectedComponentImage.png");
writer->SetInputData(scale->GetOutput());
writer->Write();
auto vtkImageToImage = itk::VTKImageToImageFilter<itk::Image<unsigned char, 2>>::New();
vtkImageToImage->SetInput(scale->GetOutput());
vtkImageToImage->Update();
print("E:/1/3ConnectedComponentImage.txt", vtkImageToImage->GetOutput());
std::cout << "return ok" << std::endl;
return EXIT_SUCCESS;
}
2、CMakeLists.txt
CMAKE_MINIMUM_REQUIRED(VERSION 2.8)
PROJECT(test)
set(ITK_DIR D:/ProgramFiles/ITK-5.2/lib/cmake/ITK-5.2)
FIND_PACKAGE(ITK REQUIRED)
INCLUDE(${ITK_USE_FILE})
ADD_EXECUTABLE(test test.cpp)
TARGET_LINK_LIBRARIES(test ${ITK_LIBRARIES})
3、哪里使用了VTK
从源文件可以看到,引用了VTK头文件
但是在CMakeLists.txt中并没有引用vtk的库,原因是在编译ITK时做了链接。
在编译ITK时选择了VTKGlue,并指定了路径。
4、程序的执行
因为itk使用的是静态库,因此关联的itk静态库都被编译进exe可执行程序中了。
关联的vtk库是动态库,因此需要将vtk动态库拷贝到可执行程序的同级目录下。
这样才可以执行可执行程序。
5、数据存储与显示
程序作用
手动创建一个黑色0的图片,其中加入两个矩形,一个为像素值为100的灰色;另一个是像素值为255的白色
将图片输出为png和TXT
用连通区域算子计算出连通区域1,2,3
将连通区域输出到TXT
为了能够显示像素为1,2,3的图片,放大这些像素
输出放大后的像素图片到png
输出放大后的像素图片到TXT
背景图片 100*200,宽100高200,col=100, row = 200

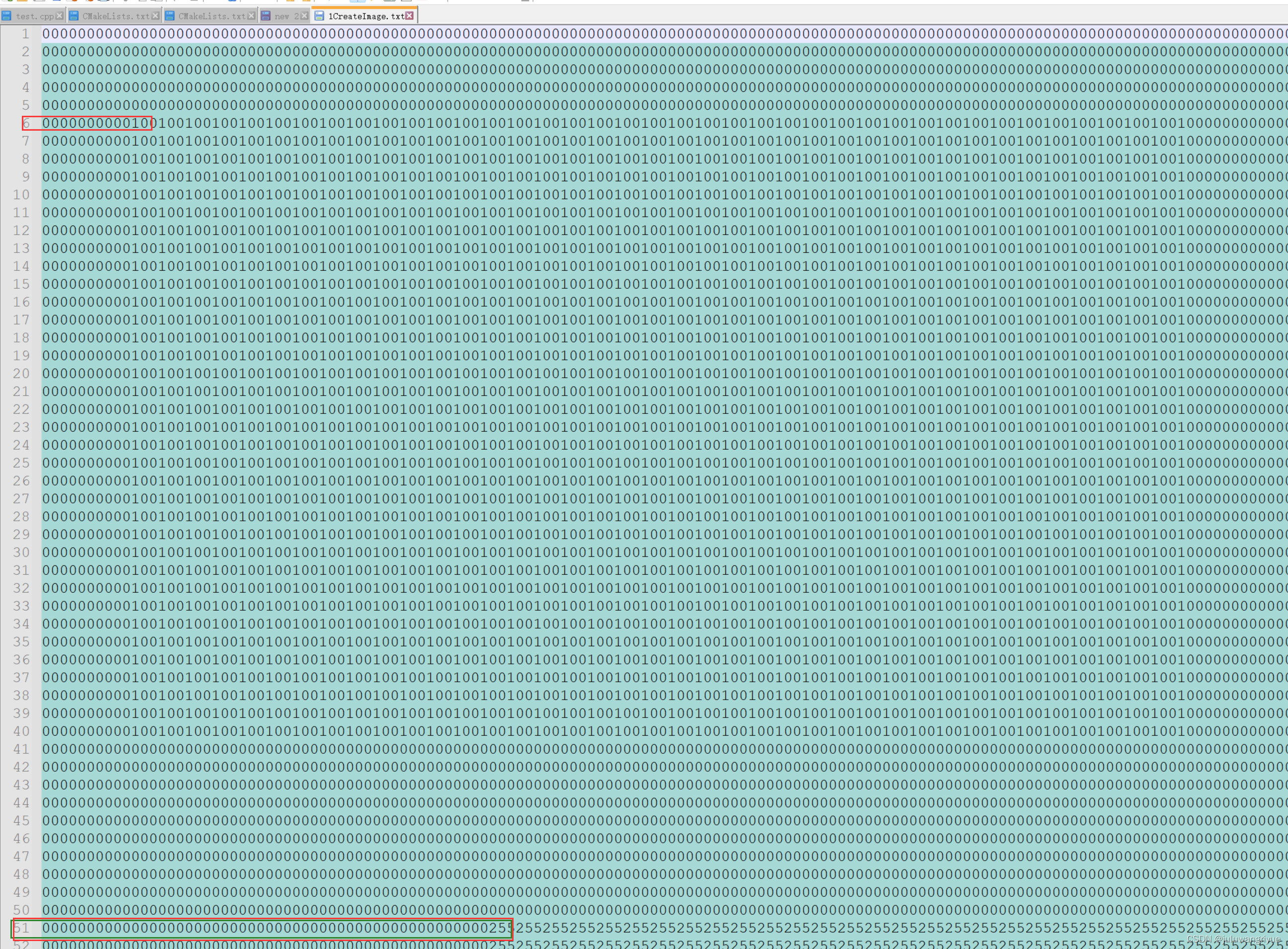

程序中设置灰色和白色范围跟图片显示的区别可以看出,数据是以左下为原点的。
这一点跟opencv或其他图像库以左上角为原点不一样。
6、数据变化流程
1、一张黑色背景图片100*200,上有两个矩形区域 亮度分别为 10, 255.

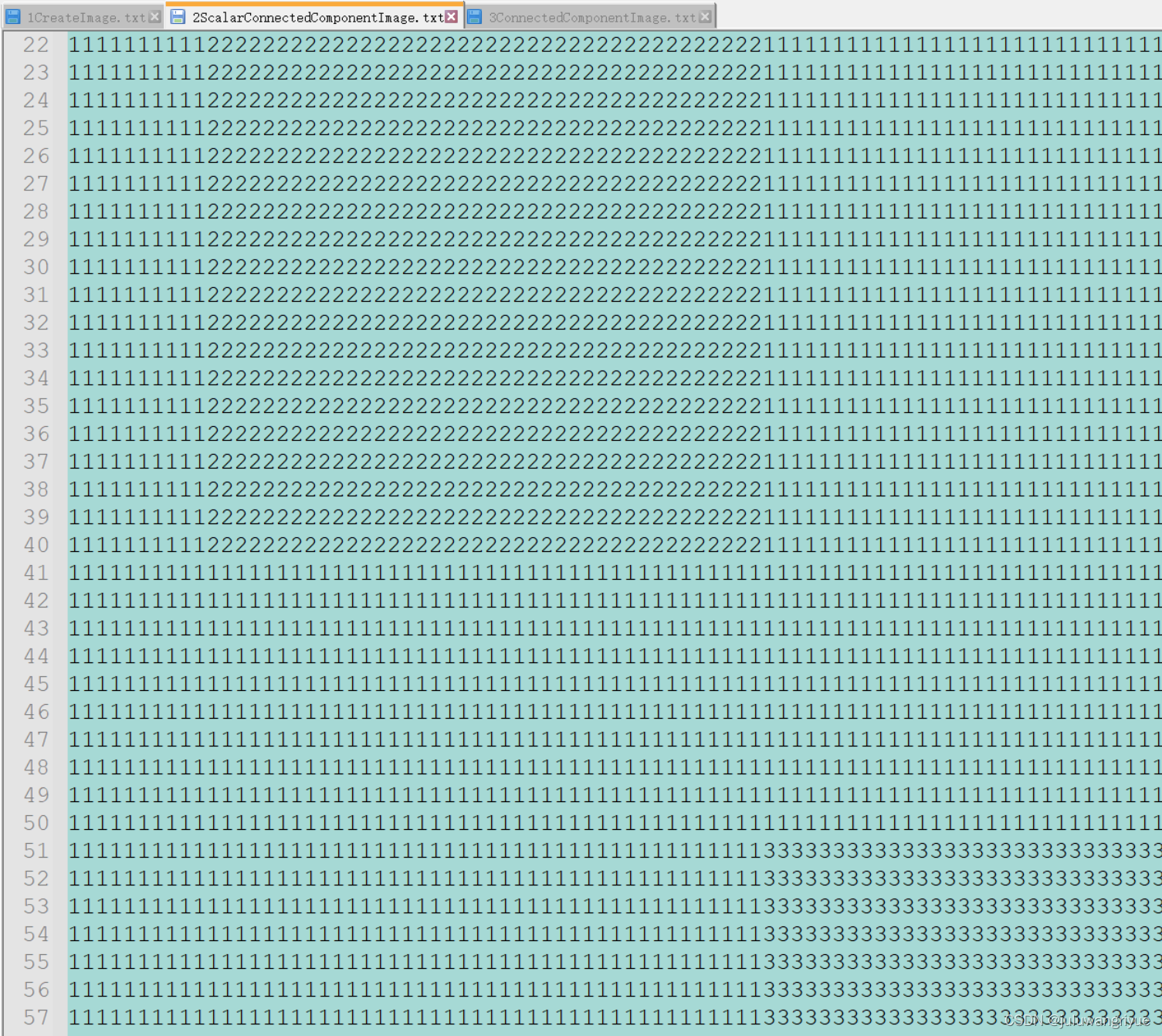

2、使用连通域分析,得到标签图像,像素值对应类别,背景为1,区域1为2.区域2为3.
3、为了显示标签结果,因为1,2,3都是黑色,因此需要通过缩放提高亮度,采用缩放比 255/3=85倍缩放比,亮度值变为 85,170,255.

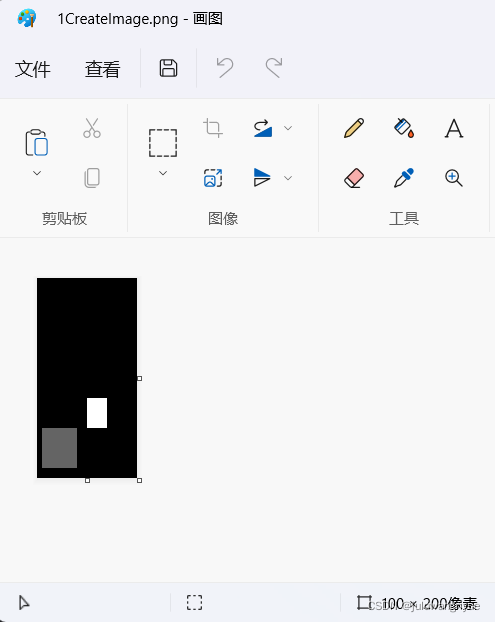

原图:
缩放亮度后标签:

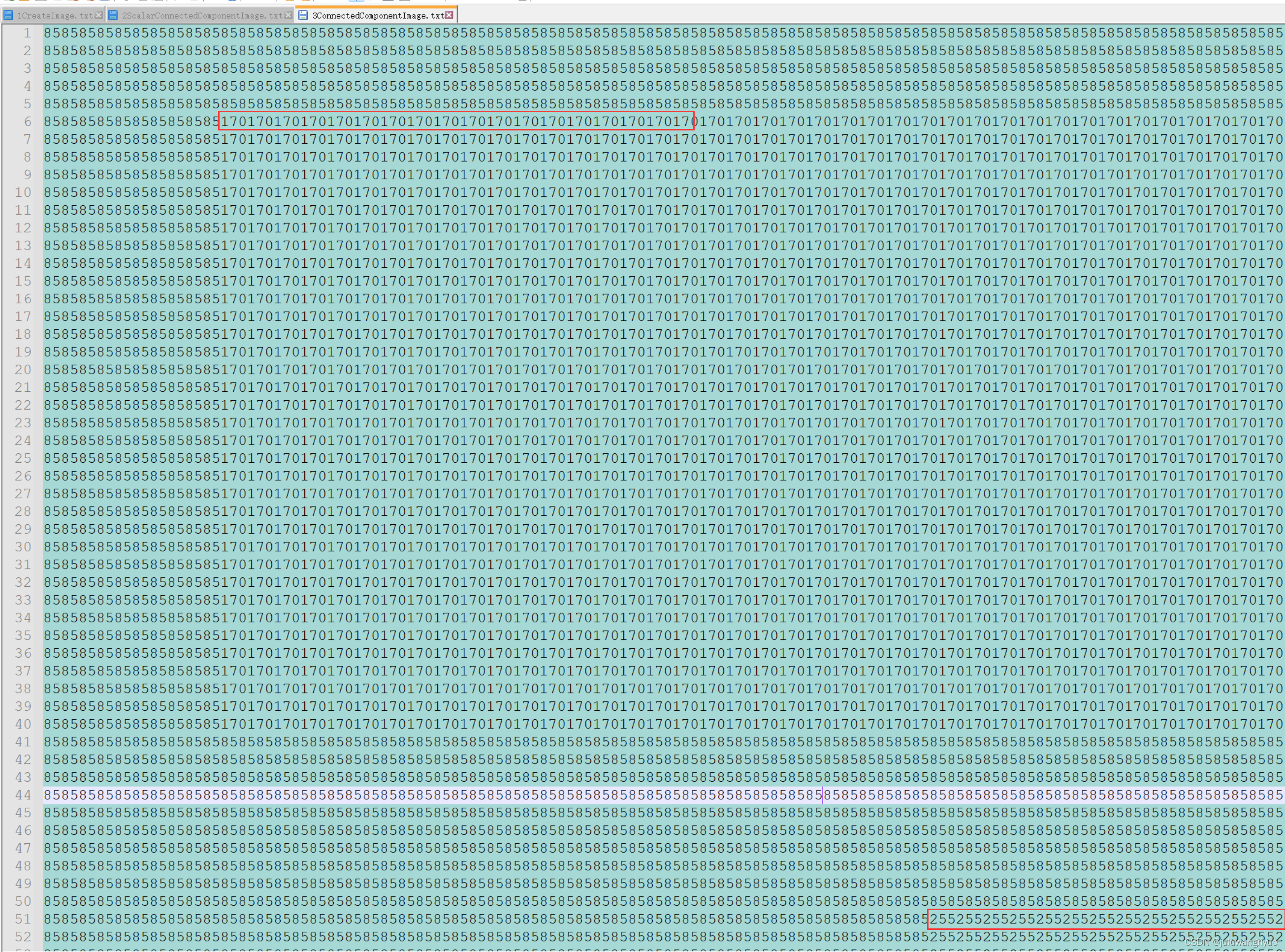

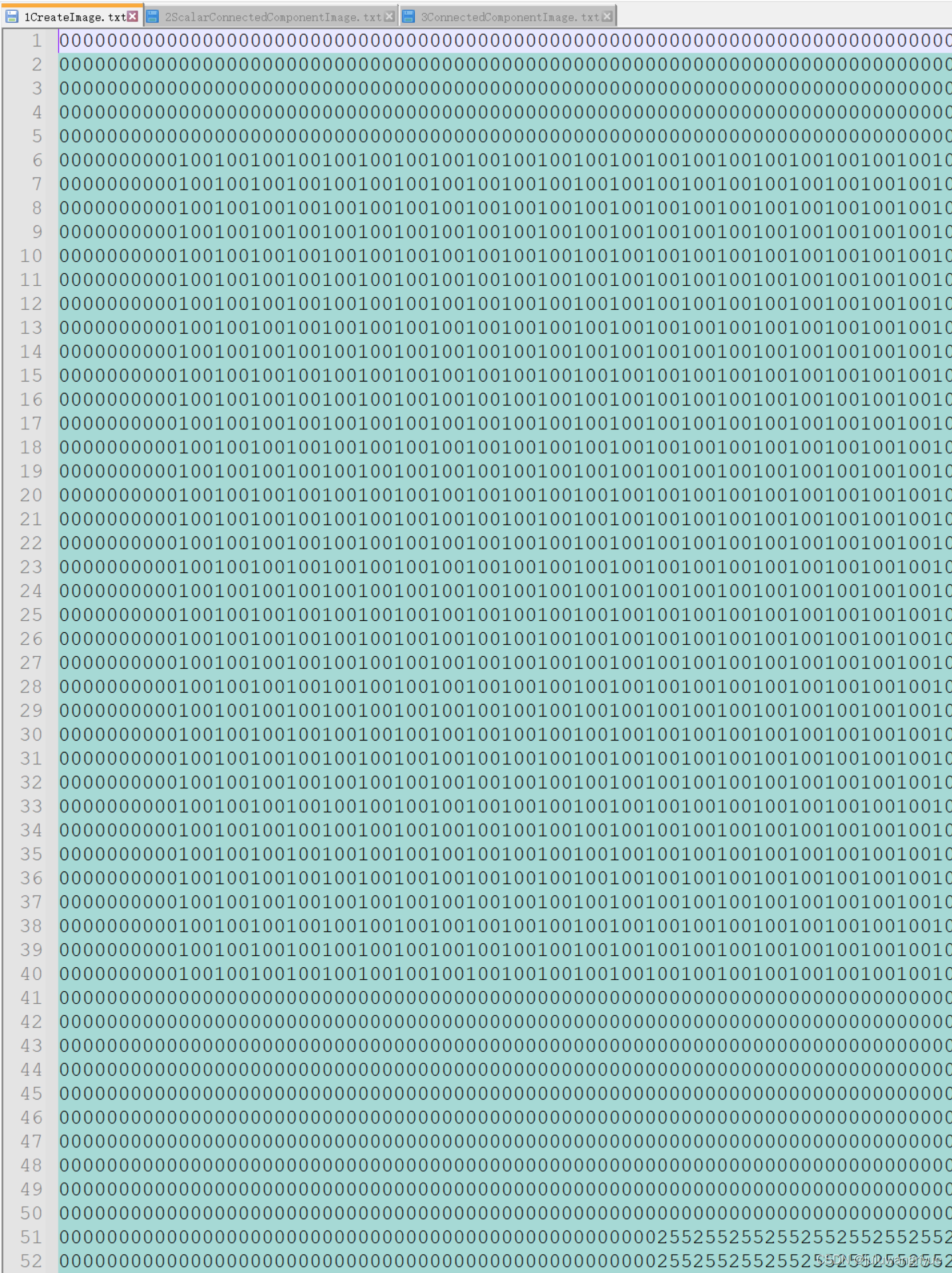

数值显示
参考:ScalarConnectedComponentImageFilter 连通区域
