CSS Grid Layout(网格/栅格布局)是 CSS 最强大的布局系统，随着设备和浏览器的升级，将会是未来的主流的布局方案之一。
一、介绍(Introduction)
概述(Basic)
CSS Grid Layout 简称为Grid，网上普遍译为网格，其实更规范的说法应为栅格。
栅格对有经验的 UI 和 FE 来说并不陌生，肯定会想到栅格系统(Grid Systems)。
这“系统”早在欧洲中世纪就已经出现，当时主要用于文字排版，随着时间的推移逐步发展到平面及其他“设计”领域。
在我印象中 08~09 年左右，网页栅格化设计(Grid Design)已经出现并被广泛使用，所定义的12栅格、24栅格等规范方案仍一直被沿用至今。用通俗的方式来讲：就是以一定规则的网格阵列，规范化网页布局。
CSS Grid包含了栅格化设计的特性，是第一个专门为解决布局问题而创建的CSS 模块。如果你熟悉栅格系统和栅格化设计那对栅格布局的理解会起到一定帮助。
好的栅格布局，对于模块、元素而言都有规律可循，能在不同尺寸/分辨率下呈现最优的方式，使网页更灵活和易于扩展。但同时也考验设计师，对于不同尺寸的把握，针对前端来说也是如此。
之前使用栅格需要用到Bootstrap等的框架，并且每个框架都有一套属于自己的栅格规范，现在网格布局使我们可以更为简单的实现，无需依赖框架。
布局对比(CSS Grid VS Flexbox)
如果用过 Flexbox，就会发现两者在布局上有很多相似性，都是由父容器来控制子元素的显示和布局。
Flexbox 弹性布局：
一维布局系统，基于轴线，但只能沿着坐标轴的一个方向进行布局。
主要作用是通过父容器调节子项目的宽、高和排列顺序，以最佳方式填充父容器内的空间，从而实现自适应。
适合组件与小规模的布局。
CSS Grid 网格布局：
二维布局系统，同样基于轴线，但能同时沿着 X 轴 和 Y 轴 进行布局。
它将容器划分成一个个网格(类似 Table/Excel 表格)，实现了行(row)和列(column)，形成不同的空间。通过网格间的不同组合(合并单元格)，实现多样的布局。
适合框架与较大规模的布局。
CSS Grid 不是万能，也不能取代 Flexbox。正确的操作方式应为结合 Flexbox 一起使用，发挥双剑合璧的作用。

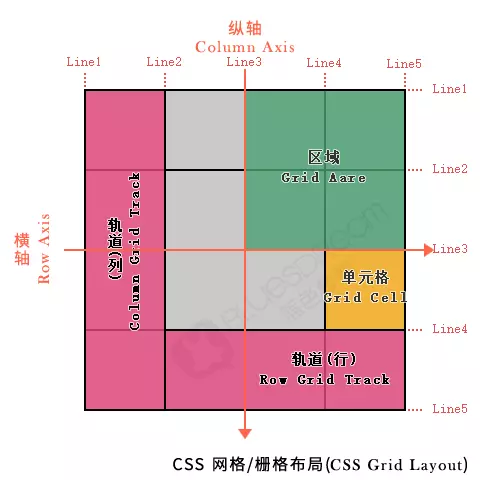

二、重要术语(Important Terminology)
为了更好的学习 CSS Grid，需要对一些重要术语有所了解。
网格容器(Grid Container)
使用网格布局的区域container，称为网格容器(Grid Container)。
网格项(Grid Item)
网格容器的所有直接子元素，都是网格项(Grid Item)。这里的item就是直接子元素，但不包括像sub-item这样的子孙元素。
网格项对float、display: inline-block、display: table-cell、vertical-align和column-*等设置都将失效。
网格项本身也可以是容器，通过嵌套所产生的元素，称之子网格(Subgrids)。

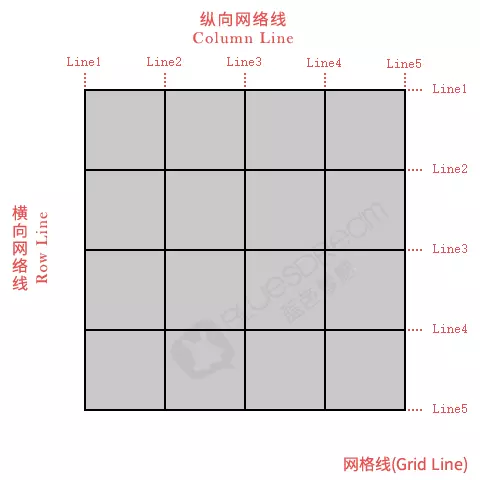

网格线(Grid Line)
网格的分隔线，称为网格线。

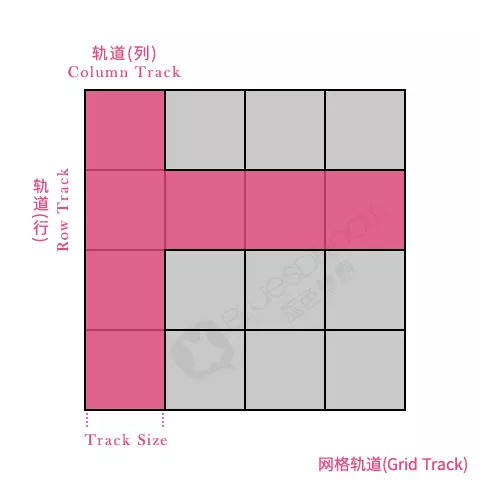

网格轨道(Grid Track)
容器内的两条相邻网格线之间的区域，称为网格轨道。分成横向轨道和纵向轨道，也就是网格中的行(row)和列(column)。

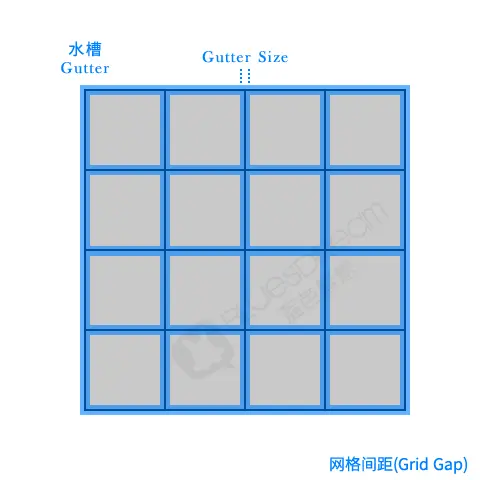

网格间隙(Grid Gap)
网格线的大小，就是网格间隔，按照栅格系统的说法也称为水槽(Gutter)。用水槽于分割网格轨道，最直白的理解就是行间距和列间距。

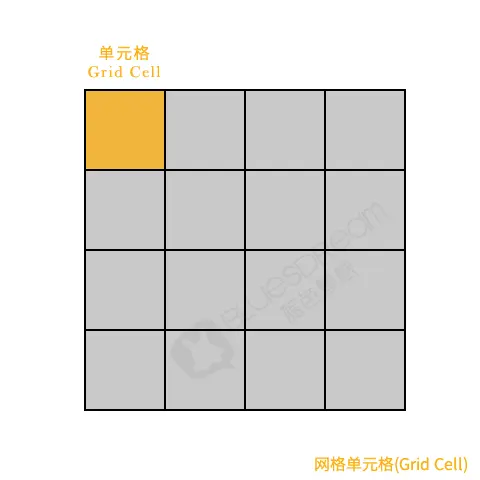

网格单元格(Grid Cell)
两个相邻的行网格线和两个相邻的列网格线之间的空间(行和列交汇构成的区域)，在概念上类似与 Table 单元格，称为网格单元格。

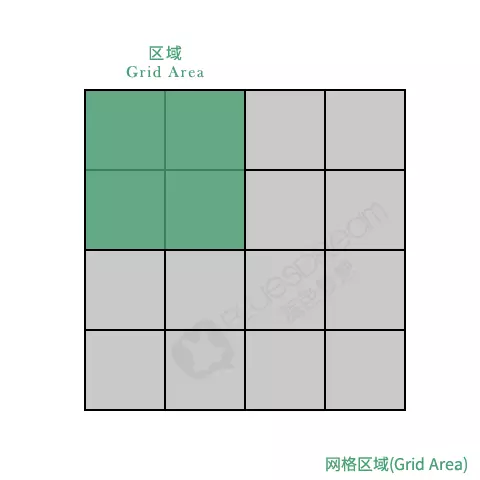

网格区域(Grid Area)
由一个或者多个网格单元格组合而成的区域，称为网格区域。
三、目录(Table of Contents)
网格的结构，比如有多少行、多少列以及他们的大小，都由网格容器的属性来控制。网格项的位置由该容器内子元素的属性来控制。它们都仅为上下级关联，属性定义不会影响到子孙元素和其他元素。
对于新手而言，建议下载新版的 Firefox，DevTools 可以帮助你查看网格线和网格轨迹，并且只针对使用了CSS Grid Layout的元素才显示。虽然 Chrome 也支持，但显示效果略微欠缺。
1. 网格容器(Grid Container)
通过将display属性设置为gird或inline-grid来创建网格容器。
默认情况下容器元素都是块级元素。
.container {
display: grid;
}
把值设置为inline-grid就变成了行内元素。
.container {
display: inline-grid;
}
2. 显示网格(Explicit Grid)
使用grid-template-rows、grid-template-columns、grid-template-area属性，可以定义网格固定数量的线和轨道，这些被手动定义过的网格，称为显示网格。
grid-template-rows、grid-template-columns属性，定义了网格轨道的大小(即：行高和列宽)，及网格线名称，但名称是可选参数。
/* 官方语法 */
none | |
/* 语法解释 */
= [ ? [ | ] ]+ ?
2.1 行高设置(Row Track Sizes)
.container {
display: grid;
grid-template-rows: 150px 100px;
}
在本例中：
因为只定义了 2 行轨道值，即 item-1、2，所以剩余的 item 的轨道高度由自身内容而定。
2.3 列宽设置(Column Track Sizes)
.container {
display: grid;
grid-template-columns: 150px 100px 200px;
}
在本例中：
虽然只定义了 3 列轨道值，但剩的 item 都与 item-1、2、3 在同一列轨道上，所以 item-4 的列宽等于 item-1，类似 table 的列宽设置。
2.3 fr单位(Fgrid Spanr Unit)
除了使用常规的px,%,em等长度单位之外，还可以使用fr。
fr为fraction(片段/一小部分)的缩写，表示网格容器中空间的一小部分。是一个伸缩/柔性长度(Flexible Lengths)单位，响应剩余的空间，该单位的使用让网格创建更为灵活，但fr不能在calc()等函数中使用。
.container {
display: grid;
grid-template-columns: 60px 1fr 2fr 25%;
}
在本例中：
第2列为1fr，第3列为2fr，表示第3列所占空间是第2列的两倍。由于fr是基于剩余空间计算，所以要先减去第1列、第4列的固定尺寸的大小。
网格容器宽度为 500px，即：1fr = ((容器宽度：500) - (第1列宽度：60) - (第4列宽度：500*25%)) / 3 = 105
2.4 网格线命名(Naming lines)
可以通过[]给网格线指定名称，并且每条网格线允许有多个名字，只需要用空格[*-name1 *-name2]隔开即可。
在构建复杂的网格布局时，给网格线命名会变的很有必要，其主要目的是为了便于网格项的定位，此时会让代码更易读也更容易被使用。
.container {
display: grid;
grid-template-rows: [row-first] 1fr [row-second] 1fr [row-third] 1fr [row-last];
grid-template-columns: [col-first] 1fr [col-first-end col-second] 1fr [col-third] 1fr [col-last];
}
在本例中：
由于是 3x3 的九宫格布局，所以水平和垂直方向各有 4 条线，因此有 8 个命名，并且纵向的第2根网格线有两个名称。
2.5 最大和最小网格轨道(Minimum and Maximum Grid Track Sizes)
minmax()函数可以接受 2 个参数，第一个参数表示最小值，第二个参数表示最大值。除了设置固定长度外，值还可以设置为auto，允许轨道根据内容的大小延长或拉伸。
但要注意的是，最小值不能是一个Flexible Lengths单位，例如fr。
.container {
display: grid;
grid-template-rows: minmax(100px, auto);
grid-template-columns: minmax(auto, 50%) 1fr 50px;
}
在本例中：
创建了1行3列的网格布局。
第1行最小行高：100px，最大行高：auto，允许高度随内容而增长。
第1列宽度：auto，但最大不超过50%；第2列宽度：1fr；第3列宽度：50px。
3. 隐式网格(Implicit Grid)
显示网格和隐式网格，在网格布局中是个十分重要的概念。
当网格项被放置在显示网格之外时，就会创建隐式网格。将自动生额外轨道的(空)网格轨道，把没有显式放置的网格项放入其中，此时对应的网格轨道和网格项，也就称为隐式网格轨道、隐式网格项。最直白的解释就是，没有使用grid-template-rows、grid-template-columns、grid-template-area属性定义过的行和列。
3.1 隐式网格轨道大小(Track Sizes)
使用grid-auto-rows、grid-auto-columns属性，可以定义隐式网格轨道的行高、列宽，如果不设置它们的值，则和显示网格一样，大小由自身内容而定。
.container {
display: grid;
grid-template-rows: 50px;
grid-template-columns: 1fr 1fr 1fr;
grid-auto-rows: 100px;
}
在本例中：
为了更好辨认，结构上去除了1个网格项，现在只有8个。
然后，创建了个1行3列的显示网格，第1行高度为 50px 但只够放置 item-1、2、3 这三个网格项。
那么剩余的 item-4、5、6、7、8，将被放入自动创建的额外轨道(隐式网格轨道)内，成为隐式网格项，隐式网格轨道的行高根据定义为 100px。
注：由此示例可以发现，隐式网格并非单纯指类似指最后个空的网格项，也包含已被填充的网格项，即未被显示放置的所有网项。
3.2 隐式网格项排列(Item Direction)
使用grid-auto-flow属性，可以控制隐式网格项的放置(排列)方式。默认row，但也可以设置 column。
.container {
display: grid;
grid-template-columns: 100px 150px;
grid-auto-columns: 1fr;
grid-auto-flow: column;
}
在本例中：
创建了2列显示网格轨道，分别放置了 item-1、2 两个网格项。并设置了隐式网格轨道列宽为 1fr，放置顺序为纵向排列。
4. 重复网格轨道(Repeating Grid Tracks)
如果我们要创建N个同样大小的网格轨道，按照之前的写法就需要写N次才行，使用repeat()就可以非常方便的简化这个操作。
4.1 基本示例(Basic Example)
repeat()函数可以接受两个参数，第一个参数表示重复次数，第二个参数表示重复的值。
.container {
display: grid;
grid-template-rows: repeat(3, 100px);
grid-template-columns: repeat(3, 1fr);
}
在本例中：
定义了行高为100px并重复3次，定义了列宽为1fr并重复3次。
如果按照常规写法，行高和列宽的值分别要写成100px, 100px, 100px和1fr, 1fr, 1fr。
4.2 扩展示例(Extended Example)
repeat()第二个参数还可以定义多个值，与其他长度单位一起使用，组成特定规则来使用。
.container {
display: grid;
grid-template-columns: 50px repeat(2, 30px 1fr) 50px;
}
在本例中：
前后轨道列宽各为50px，中间根据所定的repeat()规则进行重复布局。
4.3 auto-fill关键字(auto-fill Keyword)
auto-fill为自动填充模式。如果不想把轨道数量定死，想据容器的宽度来自动填充(实现自适应布局)，在可用空间内尽可能容纳多的轨道，防止网格项溢出容器，就需要用到该关键字(接近 float 布局模式)。
注：同时还有一种填充方式auto-fit，两者关系较为特殊，此处暂不扩展阐述。可以查看auto-fill vs auto-fit示例进行对比。
.container {
display: grid;
grid-template-columns: repeat(auto-fill, 100px);
}
在本例中：
由于我们网格容器整体宽度为500px，并定义了每个列宽为100px，所以自动填充了5列，超出部分自动换行。
5. 网格间隔(Grid Gaps)
水渠(间隔)大小可以是任何非负数的px,%,em等长度值，用于分割轨道。
5.1 基本示例(Basic Example)
grid-row-gap、grid-column-gap属性，用于设置横向/纵向轨道间的间隔，也就是行间距和列间距。
.container {
display: grid;
grid-template-columns: repeat(3, 1fr);
grid-row-gap: 40px;
grid-column-gap: 20px;
}
在本例中：
行间距为40px，列间距为20px。
5.2 属性简写-双值(Shorthand Property - Two value)
grid-gap是grid-row-gap和grid-column-gap的简写属性语法，第一个值表示行间距，第二个值表示列间距。
注：新标准中，间隔属性的 grid- 前缀被移除(grid-row-gap => row-gap，grid-column-gap => column-gap，grid-gap => gap)，Chrome 68、Safari 11.2 Release 50 和 Opera 54 已经支持无前缀的属性。
.container {
display: grid;
grid-template-columns: repeat(3, 1fr);
grid-gap: 40px 20px;
}
在本例中：
等价于grid-row-gap: 40px; grid-column-gap: 20px;。
5.3 属性简写-单值(Shorthand Property - One value)
.container {
display: grid;
grid-template-columns: repeat(3, 1fr);
grid-gap: 20px;
}
在本例中：
如果只写一个值，则表示行间距与列间距为都20px，等价于grid-gap: 20px 20px;，类似 border-width 的简写属性语法。
6. 网格定位(Positioning Items)
6.1 根据网格线定位(Items by Grid Lines)
网格项可以根据网格线序号和网格线名称来指定其所在容器内的位置。
grid-row-start和grid-column-start分别表示水平网格线的起始位置和垂直网格线的起始位置。
grid-row-end、grid-column-end分别表示水平网格线的结束位置和垂直网格线的结束位置。
6.1-1 根据编号(by Number)
每根网格线从起始位开始到结束位，都会有一个自增长的编号，类似ID。
同一轴线方向，只指定单个位置时，默认为跨单个(行/列)轨道，类似“移动”。
.container {
display: grid;
grid-template-columns: 1fr 1fr 1fr;
}
.item-1 {
grid-row-start: 2;
grid-column-end: 3;
}
在本例中：
item-1横轴向下移动到第 2 根网格线(line-2)位置，纵轴向右移动到第 3 根网格线(line-3)位置结束。
即：横向移动 1 个轨道，纵向移动 1 个轨道。
6.1-2 根据名称(by Name)
网格项使用网格线名称定位，相比网格线编号更语义化，在复杂网格内，更方便调用。
.container {
display: grid;
grid-template-rows: [row-line-1] 1fr [row-line-2] 1fr [row-line-3] 1fr [row-line-4];
grid-template-columns: [col-line-1] 1fr [col-line-2] 1fr [col-line-3] 1fr [col-line-4];
}
.item-1 {
grid-row-start: row-line-2;
grid-column-end: col-line-3;
}
在本例中：
使用网格线名称代替了网格线编号，通过合理的命名规范，更容易理解。
同样也可以使用grid-row属性来简写。
6.1-3 跨越轨道(Across The Tracks)
同一轴线方向，分别指定起始和结束位置时，可以跨越多个(行/列)轨道，类似“移动并合并”。
.container {
display: grid;
grid-template-columns: 1fr 1fr 1fr;
}
.item-1 {
grid-row-start: 3;
grid-row-end: 5;
grid-column-start: 2;
grid-column-end: 4;
}
在本例中：
item-1所占空间为左起第 3 根线到第 5 根线，上起第 2 根线到第 4 根线。
即：item-1 偏移并占据到，横向 3 和 4 轨道，纵向的 2 和 3 轨道。
6.1-4 span关键字(span Keyword)
span关键词表示跨越/跨度的意思。
.container {
display: grid;
grid-template-columns: 1fr 1fr 1fr;
}
.item-1 {
grid-row: 3 / span 2;
grid-column: 2 / span 2;
}
在本例中：
span表示第一根线的位置。
即，轨道行：第 3 根线开始，往后跨越 2 根线；轨道列：第 2 根线开始，往后跨越 2 根线。
6.1-5 简写(Shorthand Property)
grid-row是grid-row-start和grid-row-end的简写属性语法。
grid-column是grid-column-start和grid-column-end的简写属性语法。
注：如果有 2 个值，那么值与值之间必须用/隔开。
.container {
display: grid;
grid-template-columns: 1fr 1fr 1fr;
}
.item-1 {
grid-row: 3 / 5;
grid-column: 2 / 4;
}
在本例中：
同上个示例一样，只是简化了语法。
6.2 根据网格区域定位(Items by Grid Areas)
网格项除了使用网格线名称、网格线编号，也可以根据网格区域来定位。
6.2-1 根据编号((by Number)
grid-area属性，是grid-row-start、grid-column-start、grid-row-end、grid-column-end的简写属性语法。
.container {
display: grid;
grid-template-columns: 1fr 1fr 1fr;
}
.item-1 {
grid-area: 3 / 2 / 5 / 4;
}
在本例中：
和网格线定位一样，实现了 item-1 占据4个单元格，并移动到最后。
6.2-2 根据名称(by Name)
与网格线一样，网格区域可以使用grid-template-areas属性，给网格区域命名。
同一行命名用单引号或双引号包裹起来，名称间用空格隔开(有点类似 markdown 的表格绘制)。然后就可以根据，所创建的区域名称，指定网格项所在轨道的位置。
注：每个区域的起始网格线会自动命名为区域名-start，结束网格线会自动命名为区域名-end。
.container {
display: grid;
grid-template-columns: 1fr 1fr 1fr;
grid-template-areas: "header header header"
"main main sidebar"
"footer footer footer";
}
.item-1 {
grid-area: header;
/* 等价于 */
grid-row: footer;
grid-column: footer;
/* 等价于 */
grid-row-start: header;
grid-row-end: header;
grid-column-start: header;
grid-column-end: header;
}
.item-2 {
grid-area: main;
}
.item-3 {
grid-area: sidebar;
}
.item-4 {
grid-area: footer;
}
在本例中：
网格项改为4个，分别对应header、main、sidebar、footer四个区域，通过grid-area指定引用的区域名称。现在，一个常规网页布局已经完成。
6.2-3 空单元格(Null Cell)
如果要改变下网格结构，例如header两边需要留空，则可以使用.号，代表一个单元格，属于隐式网格(Implicit Grid)。
.container {
display: grid;
grid-template-columns: 1fr 1fr 1fr;
grid-template-areas: ". header ..."
"main main sidebar"
"footer footer footer";
}
.item-1 {
grid-area: header;
}
.item-2 {
grid-area: main;
}
.item-3 {
grid-area: sidebar;
}
.item-4 {
grid-area: footer;
}
在本例中：
网格项改为5个，并且不定义 item-5 的位置。
header区域的两边使用.进行单元格占位，...因为之间没有空格等同于.，还是一个独立的单元格，并表示该轨道的单元格没有被使用(占位留空)。
但如果有多余未分配的网格项，且未做处理则会自动填充进空位。
7 网格项放置算法(Items Placement Algorithm)
7.1 遇到问题(Problems)
在不设置网格项定位的时候，网格项会通常会规则、紧密的排列在一起。可一但设置过定位(试图跨越轨道)，后续网格项会进入新的轨道项进行排序，从而导致布局看起来层次不齐。
.container {
display: grid;
grid-template-columns: 1fr 1fr 1fr;
}
.item-1 {
grid-column: 1 / 3;
}
.item-2 {
grid-column: 1;
}
.item-3 {
grid-column: 1 / 3;
}
在本例中：
可以看到，虽然 item-2、3 但设置了网格项定位之后，导致了第二、第三行结尾处出现“空网格项”。
7.2 dense关键字(dense Keyword)
dense关键字，则会自动尝试让剩余的网格项，优先填充至空网格项中。
注：dense会引起网格项的不规则排序，并且是根据轨道大小进行填充。可以尝试下将 item-1 宽度设置为width: 600px看看会有什么效果。
.container {
display: grid;
grid-template-columns: 1fr 1fr 1fr;
grid-auto-flow: dense;
}
.item-1 {
grid-column: 1 / 3;
}
.item-2 {
grid-column: 1;
}
.item-3 {
grid-column: 1 / 3;
}
在本例中：
表示根据“先行后列”的规则进行填充，并尽可能的紧密填满。也可以写成row dense column dense，官方语法为grid-auto-flow: [ row | column ] || dense。
7.3 网格项目分层(Layering)
网格项在必要时可以结合z-index进行分层/堆叠，针对显示/隐式网格线定位、网格区域定位都有效果。
.container {
display: grid;
grid-template-columns: 1fr 1fr 1fr;
}
.item-1,
.item-2 {
grid-row-start: 1;
grid-column-end: span 2;
}
.item-1 {
background: rgba(234,42,122,.5);
grid-column-start: 1;
z-index: 1;
}
.item-2 {
grid-column-start: 2
}
在本例中：
item-1 和 item-2 都设置为跨越 2 个轨道，并且两者进行了重叠。在默认情况下 item-2 会覆盖在 item-1 之上，此时通过z-index进行层级定位。
8. 网格对齐(Grid Alignment)
CSS Grid 允许项目纵轴和横轴进行对齐。
HTML文档中行，行内元素的默认方向是从左到右，块级元素默认方向是从上到下。为了便于理解，直接用横(X)轴表示行，纵(Y)轴表示块块。
8.1 网格容器的对齐(Aligning The Grid)
网格容器的对齐属性，主要有以下几种值：
* normal: 默认值，正常对齐
* start: 轴线的起始位置
* end: 轴线的结束位置
* center: 水平居中
* stretch: 自动拉伸，适应容器大小
* space-around: 平均分布，两端间隔是相邻元素间隔的一半
* space-between: 平均分布，两端对齐
* space-evenly: 均匀分布，轨道间隔相等
8.1-1 纵轴对齐(align-items)
align-items属性，控制网格项在当前行的纵轴方向上的对齐方式。
/* 语法 */
align-items: center | start | end | stretch
8.1-2 横轴对齐(justify-items)
justify-items属性，控制网格项在当前行的横轴方向上的对齐方式。
/* 语法 */
justify-items: center | start | end | stretch
8.1-3 属性简写(place-items)
place-items属性，是align-items、justify-items属性的简写属性语法。
/* 语法 */
place-items: /
8.1-3 子元素纵轴对齐(align-content)
align-content属性，控制子元素在纵轴方向上的对齐方式。
/* 语法 */
align-content: center | start | end | space-between | space-around | space-evenly
8.1-3 子元素横轴对齐(justify-content)
justify-content属性，控制子元素在横轴方向上的对齐方式。
/* 语法 */
justify-content: center | start | end | space-between | space-around | space-evenly
8.1-3 属性简写(place-content)
place-content属性，是align-content、justify-content属性的简写属性语法。
/* 语法 */
place-content: /
8.2 网格项的对齐(Aligning The Grid Items)
网各项的对齐属性，主要有以下几种值：
* normal: 默认值，正常对齐
* start: 轴线的起始位置
* end: 轴线的结束位置
* center: 水平居中
* stretch: 自动拉伸，适应网格项大小
8.2-1 纵轴对齐(align-self)
align-self属性，控制网格项在纵轴(侧轴)方向上的对齐方式。
/* 语法 */
align-self: center | start | end | stretch
8.2-2 横轴对齐(justify-self)
justify-self属性，控制网格项在横轴(主轴)方向上的对齐方式。
/* 语法 */
justify-self: stretch | start | end | center
8.2-3 属性简写(place-self)
place-self属性，是align-self、justify-self属性的简写属性语法。
/* 语法 */
place-self: / ;
9. 布局属性简写(Shorthand Property)
9.1 网格布局(grid-template)
grid-template是grid-template-columns、grid-template-rows、grid-template-areas的简写属性语法。
注：grid-template不会重置隐式网格(Implicit Grid)属性grid-auto-columns、grid-auto-rows、grid-auto-flow，所以大部分情况下还是建议使用grid来代 grid-template。
grid-template: 20vh 1fr 20vh / 15vw 1fr 10vw;
/* 等价于 */
grid-template-rows: 20vh 1fr 20vh;
grid-template-columns: 15vw 1fr 10vw;
grid-template-areas: none; /* 默认值 */
9.2 网格布局(grid)
grid是grid-template-rows、grid-template-columns、grid-template-areas、grid-auto-rows、grid-auto-columns、grid-auto-flow的简写属性语法。
grid: auto-flow 20vh / repeat(3, 30vw);
/* 等价于 */
grid-template-rows: auto-flow 20vh;
grid-template-columns: repeat(3, 30vw);
grid-template-areas: none; /* 默认值 */
grid-column-gap: 0; /* 默认值 */
grid-row-gap: 0; /* 默认值 */
四、兼容性(Browser Support)
桌面(Desktop) 浏览器
Chrome 57.0
Firefox 52.0
IE 10(旧语法规范)
Edge 16.0
Safari 10.1
Opera 44
手机(Mobile) / 平板(Tablet)浏览器
iOS Safari 10.3
Android Browser 67
Chrome for Android 71
其实最早提出 CSS Grid 的是微软，基于微软的尿性，其他浏览器的兼容性反而比 IE 更快。
五、参考资料(Reference Materials)
六、补充(PS)
文章内容不定期更新，Github 上单篇文章 URL 后期可能有所调整，收藏请点 star 关注仓库。
