Android MotionLayout 运动布局的使用

2023-05-16

Google 在 2018 年开发者大会上推出一种新的布局组件 MotionLayout。其官方定义如下：

MotionLayout is a layout type that helps you manage motion and widget animation in your app. MotionLayout is a subclass of ConstraintLayout and builds upon its rich layout capabilities.

简单翻译过来：MotionLayout 是一个能够帮助我们在 APP 中管理手势和控件动画的布局组件。它是 ConstraintLayout 的子类，同时可以基于自身丰富的布局功能来进行构建。

MotionLayout 从字面意思可以理解为运动布局。与传统布局组件相比（如 FrameLayout、LinearLayout 等），几乎可以说 MotionLayout 是布局组件中的一个里程碑，因为从此开始告别了 xml 文件只能静态操作 UI 的现状。通过 MotionLayout，我们可以更加轻易地处理其内部子 View 的手势操作和动画效果。

文章目录

一、准备工作
- 1.1 导入依赖
- 1.2 将布局转换为 MotionLayout
二、创建普通过渡动画
- 2.1 创建动画元素
- 2.2 定义 View 动画开始与结束状态
- 2.3 过渡 Transition
- - 2.3.1 OnClick
  - 2.3.2 OnSwipe
三、创建属性过渡动画
- 3.1 透明度属性
- 3.2 旋转属性
- 3.3 自定义属性
四、创建关键帧动画
- 4.1 KeyPosition
- - 4.1.1 parentRelative
  - 4.1.2 deltaRelative
  - 4.1.3 pathRelative
- 4.2 KeyAttribute
- 4.3 KeyCycle
- 4.4 KeyTimeCycle
- 4.5 KeyTrigger
五、最后

一、准备工作

1.1 导入依赖

implementation 'androidx.constraintlayout:constraintlayout:2.0.1'

1.2 将布局转换为 MotionLayout

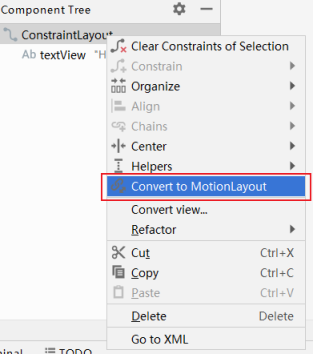

MotionLayout 是 ConstraintLayout 的子类，可以直接由 ConstraintLayout 转化。打开 activity_main.xml 布局文件，在 Component Tree 栏选中选择 ConstraintLayout 右击，在菜单栏中点击 Covert to MotionLayout 选项。

在这里插入图片描述
在 res 目录下出现 xml 目录，目录下有一个 activity_main_scene.xml 文件，如图：

在这里插入图片描述

内容为：

<?xml version="1.0" encoding="utf-8"?>
<MotionScene
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:motion="http://schemas.android.com/apk/res-auto">

    <Transition
        motion:constraintSetEnd="@+id/end"
        motion:constraintSetStart="@id/start"
        motion:duration="1000">
        <KeyFrameSet>
        </KeyFrameSet>
    </Transition>

    <ConstraintSet android:id="@+id/start">
    </ConstraintSet>

    <ConstraintSet android:id="@+id/end">
    </ConstraintSet>
</MotionScene>

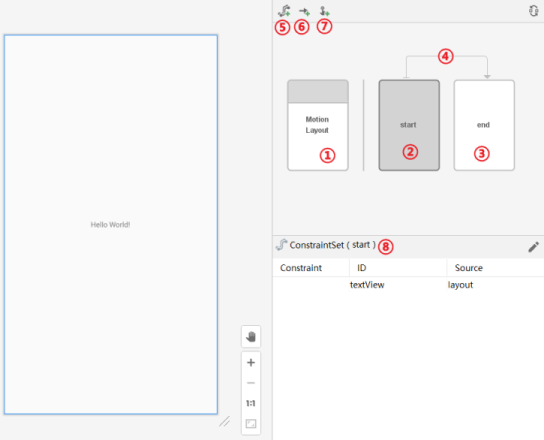

同时 activity_main.xml 的 Design 界面出现 MotionLayout 工作台：

在这里插入图片描述

其中：
① 普通状态，选中后预览视图显示原始的状态；
② 表示 id=“start” 的 ConstraintSet（约束集），选中后预览视图会显示开始约束集的布局，对应 xml 中代码：

<ConstraintSet android:id="@+id/start">
</ConstraintSet>

③ 表示 id=“end” 的 ConstraintSet（约束集），选中后预览视图会显示结束约束集的布局，对应 xml 中代码：

<ConstraintSet android:id="@+id/end">
</ConstraintSet>

④ 表示从开始约束集到结束约束集的过渡，对应 xml 中代码：

<Transition
    motion:constraintSetEnd="@+id/end"
    motion:constraintSetStart="@id/start"
    motion:duration="1000">
</Transition>

⑤ 用于创建一个新的约束集 ConstraintSet
⑥ 用于创建一个新的过渡 Transition
⑦ 用于创建触发转场的行为，是点击 Click 还是滑动 Swipe
⑧ 表示约束集中的元素

二、创建普通过渡动画

2.1 创建动画元素

在布局中创建一个 View 如下：

<androidx.constraintlayout.motion.widget.MotionLayout
    ...
    app:showPaths="true"
    app:layoutDescription="@xml/activity_main_scene">

    <View
        android:id="@+id/rect"
        android:layout_width="70dp"
        android:layout_height="70dp"
        android:background="@color/colorPrimary" />

</androidx.constraintlayout.motion.widget.MotionLayout>

app:showPaths=“true” 用于显示运动轨迹。

2.2 定义 View 动画开始与结束状态

在 activity_main_scene.xml 中，在 id=“start” 的 ConstraintSet 里添加该 View 的约束，令 View 位于左侧中间位置：

<ConstraintSet android:id="@+id/start">
    <Constraint
        android:id="@+id/rect"
        android:layout_width="70dp"
        android:layout_height="70dp"
        motion:layout_constraintBottom_toBottomOf="parent"
        motion:layout_constraintStart_toStartOf="parent"
        motion:layout_constraintTop_toTopOf="parent" />
</ConstraintSet>

同理，在 id=“end” 的 ConstraintSet 里添加该 View 的约束，令 View 位于右侧中间位置：

<ConstraintSet android:id="@+id/end">
    <Constraint
        android:id="@+id/rect"
        android:layout_width="70dp"
        android:layout_height="70dp"
        motion:layout_constraintBottom_toBottomOf="parent"
        motion:layout_constraintEnd_toEndOf="parent"
        motion:layout_constraintTop_toTopOf="parent" />
</ConstraintSet>

2.3 过渡 Transition

Transition 标签如下：

<Transition
    motion:constraintSetEnd="@+id/end"
    motion:constraintSetStart="@id/start"
    motion:duration="1000">
    <KeyFrameSet></KeyFrameSet>
</Transition>

Transition 标签有以下几个属性：

motion:constraintSetStart：指定运动开始状态，值为 ConstrainSet 的 id；
motion:constraintSetEnd：指定运动结束状态，值为 ConstrainSet 的 id；
motion:duration：指定动画执行的时间；
KeyFrameSet：关键帧标签，这个之后再讲。

但是 Transition 只是定义了 ConstraintSet 开始和结束的状态，要让用户去触发，还要在 Transition 标签下添加触发条件：点击（OnClick）或滑动（OnSwipe）。

2.3.1 OnClick

表示由用户点击触发，示例如下：

<Transition
    motion:constraintSetEnd="@+id/end"
    motion:constraintSetStart="@id/start"
    motion:duration="1000">
    <OnClick
        motion:clickAction="toggle"
        motion:targetId="@+id/rect" />
</Transition>

OnClick 标签有以下几个属性：

motion:targetId，对应目标 View 的 id；
motion:clickAction，对应点击后进行的行为，可以设置如下几个值：
1. toggle：通过过渡动画在 motion:constraintSetStart 和 motion:constraintSetEnd 状态之间切换；
2. transitionToStart：通过过渡动画过渡到 motion:constraintSetStart 属性指定的状态；
3. transitionToEnd：通过过渡动画过渡到 motion:constraintSetEnd 属性指定的状态；
4. jumpToStart：直接跳转到 motion:constraintSetStart 属性指定的状态；
5. jumpToEnd：直接跳转到 motion:constraintSetEnd 属性指定的状态。

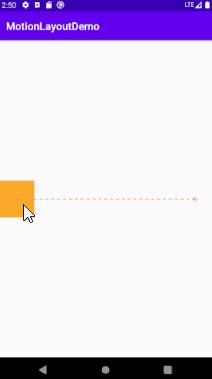

预览效果如下：

在这里插入图片描述

2.3.2 OnSwipe

表示由用户滑动触发，它会根据用户滑动行为调整动画的进度，示例如下：

<Transition
    motion:constraintSetEnd="@+id/end"
    motion:constraintSetStart="@id/start"
    motion:duration="1000">
    <OnSwipe
        motion:dragDirection="dragRight"
        motion:touchAnchorId="@+id/rect"
        motion:touchAnchorSide="right" />
</Transition>

OnSwipe 标签有以下几个属性：

motion:touchAnchorId，对应目标 View 的 id；
motion:touchAnchorSide，从目标 View 相对位置拖动 View，示例即 View 右侧；
motion:dragDirection，表示拖动的方向，值可为 “dragLeft”、“dragRight”、“dragUp” 和 “dragDown”。
motion:dragScale，用户滑动长度 × dragScale = View 移动距离，默认值为 1；
motion:maxVelocity，目标 View 的最大速度；
motion:maxAcceleration，目标 View 的最大加速度。

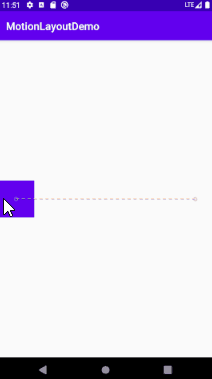

预览效果如下：

在这里插入图片描述

三、创建属性过渡动画

之前提到，ConstraintSet 的 Constraint 中可以指定约束，上面例子中只用到了位置约束，接下来可以尝试添加某些属性，可添加的属性有：

alpha：透明度；
visibility：可见；
elevation：抬升；
rotation、rotationX、rotationY：旋转；
translationX、translationY、translationZ：偏移；
scaleX、scaleY：缩放。

这里以透明度和旋转作为示例。

3.1 透明度属性

在动画开始位置设置 android:alpha=“1” 结束位置设置 android:alpha=“0.1”，MotionLayout 会自动过渡。

<ConstraintSet android:id="@+id/start">
    <Constraint
        android:id="@+id/rect"
        ...
        android:alpha="1"
        ... />
</ConstraintSet>

<ConstraintSet android:id="@+id/end">
    <Constraint
        android:id="@+id/rect"
        ...
        android:alpha="0.1"
        ... />
</ConstraintSet>

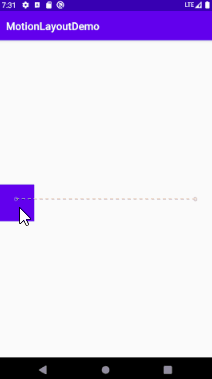

预览效果如下：

在这里插入图片描述

3.2 旋转属性

在动画开始位置设置 android:rotationX=“0” 结束位置设置 android:rotationX=“180”，旋转 180 度，MotionLayout 会自动过渡。

<ConstraintSet android:id="@+id/start">
    <Constraint
        android:id="@+id/rect"
        ...
        android:rotationX="0"
        ... />
</ConstraintSet>

<ConstraintSet android:id="@+id/end">
    <Constraint
        android:id="@+id/rect"
        ...
        android:rotationX="180"
        ... />
</ConstraintSet>

预览效果如下：

在这里插入图片描述

3.3 自定义属性

在 Constraint 中，还可以使用 CustomAttribute 元素为 View 添加自定义属性。一个 CustomAttribute 本身包含两个属性：

motion:attributeName：自定义属性名（必需），并且需要与具有 getter/setter 方法的对象匹配。例如 backgroundColor，因为 View 具有 getBackgroundColor() 和 setBackgroundColor() 方法。
对应属性的属性值，如下：
1. motion:customColorValue：颜色值；
2. motion:customIntegerValue：整数值；
3. motion:customFloatValue：浮点值；
4. motion:customStringValue：字符串值；
5. motion:customDimension：尺寸值；
6. motion:customBoolean：布尔值。

更改背景颜色示例如下：

<ConstraintSet android:id="@+id/start">
    <Constraint
        android:id="@+id/rect"
        ...
        <CustomAttribute
            motion:attributeName="backgroundColor"
            motion:customColorValue="#F9A825" />
    </Constraint>
</ConstraintSet>

<ConstraintSet android:id="@+id/end">
    <Constraint
        android:id="@+id/rect"
        ...
        <CustomAttribute
            motion:attributeName="backgroundColor"
            motion:customColorValue="#AD1457" />
    </Constraint>
</ConstraintSet>

预览效果如下：

在这里插入图片描述

四、创建关键帧动画

上面的所有动画，我们都只定义了开始与结束两个状态，中间的过渡由 MotionLayout 自己完成。但如果想要改变过渡到中间某一时刻的状态呢，那就需要使用之前还没讲的 KeyFrameSet 关键帧。使用 KeyFrameSet 标签，可以对动画过渡过程中的某些点设置约束或属性，而点与点之间的过渡，仍由 MotionLayout 完成。

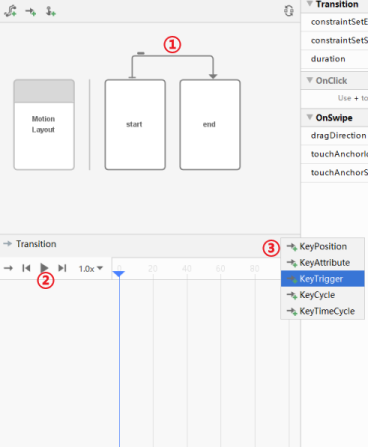

可以看 MotionLayout 工作台：

在这里插入图片描述

点击选中 ①，工作台会出现时间轴工具，点击 ② 处播放按钮可以直接在编辑器预览动画效果，点击 ③ 处就可以看到添加 KeyFrameSet 子元素的选项，下面对这几种元素进行分析。

4.1 KeyPosition

KeyPosition 即关键帧位置，如下示例，在 Transition 中添加 KeyPosition 相关设置：

<Transition
    ...>
    <OnClick
        ... />
    <KeyFrameSet>
        <KeyPosition
            motion:framePosition="50"
            motion:keyPositionType="parentRelative"
            motion:motionTarget="@id/rect"
            motion:percentX="0.7"
            motion:percentY="0.2" />
    </KeyFrameSet>
</Transition>

预览效果如下：

在这里插入图片描述

KeyPosition 标签中添加了以下几个属性：

motion:framePosition：表示关键帧在动画执行的百分比进度，取值范围为 [0, 100]。示例中的 50 表示动画进度执行到 50% 时有一帧关键帧；
motion:motionTarget：表示目标视图 id；
motion:keyPositionType：表示坐标系类型，取值可以为 “parentRelative”、“deltaRelative”、“pathRelative”；
motion:percentY 和 motion:percentX：表示相对参考系的纵向和横向的比例。

重点看一下 keyPositionType 的取值。

4.1.1 parentRelative

<KeyPosition
    ...
    motion:keyPositionType="parentRelative"
    motion:percentX="0.7"
    motion:percentY="0.2" />

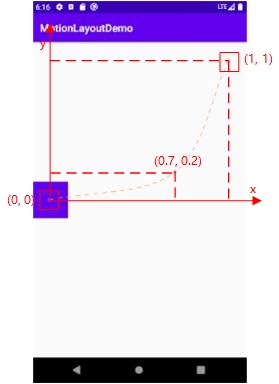

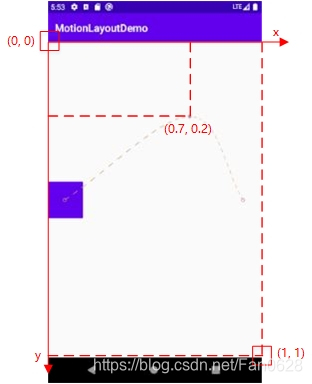

parentRelative 表示以 MotionLayout 布局为参考系，布局左上角为 (0, 0)，右下角为 (1, 1)。motion:percentX=“0.7”、motion:percentY=“0.2” 就是 (0.7, 0.2) 的位置，如下图所示：

在这里插入图片描述

4.1.2 deltaRelative

<KeyPosition
    ...
    motion:keyPositionType="deltaRelative"
    motion:percentX="0.7"
    motion:percentY="0.2" />

deltaRelative 表示以该 View 的起始点作为 (0, 0)，结束点作为 (1, 1)，motion:percentX=“0.7”、motion:percentY=“0.2” 就是 (0.7, 0.2) 的位置，（本示例调整了结束点），如下图所示：

在这里插入图片描述

4.1.3 pathRelative

<KeyPosition
    ...
    motion:keyPositionType="pathRelative"
    motion:percentX="0.7"
    motion:percentY="0.2" />

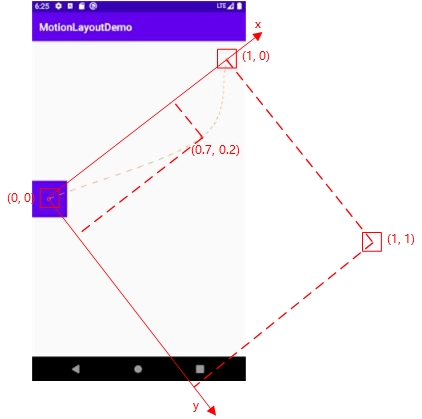

pathRelative 是以 View 的起始点、结束点连线作为 x 轴，两个点分别为 (0, 0) 和 (1, 0)。x 轴顺时针旋转 90° 作为 y 轴，等长距离作为刻度，如下图所示：

在这里插入图片描述

4.2 KeyAttribute

KeyAttribute 即关键帧属性，如下示例，在 Transition 中添加 KeyAttribute 相关设置：

<Transition
    ...>
    <OnClick
        ... />
    <KeyFrameSet>
        <KeyAttribute
            android:alpha="0.1"
            android:rotationY="180"
            motion:framePosition="50"
            motion:motionTarget="@id/rect" />
    </KeyFrameSet>
</Transition>

预览效果如下：

在这里插入图片描述

可以看到 View 先沿 Y 从 0° 旋转到 180° 再旋转回 0°，透明度也由 1 到 0.5 再到 1。

KeyAttribute 标签中添加了以下几个属性：

motion:framePosition：同上，表示关键帧在动画执行的百分比进度，取值范围为 [0, 100]。示例中的 50 表示动画进度执行到 50% 时有一帧关键帧。
motion:motionTarget：表示目标视图 id；
支持对 View 的所有原生属性如 alpha、rotation 等以及自定义属性 CustomAttribute。

4.3 KeyCycle

KeyCycle 可以让 View 在动画的过程中按照一些周期函数，周期性的改变其属性值。跟某一帧没有关系，影响的是部分动画过程。如下示例，在 Transition 中添加 KeyCycle 相关设置：

<Transition
    ...>
    <OnClick
        ... />
    <KeyFrameSet>
        <KeyCycle
            android:translationY="30dp"
            motion:framePosition="50"
            motion:motionTarget="@+id/rect"
            motion:wavePeriod="1"
            motion:waveShape="sin" />
    </KeyFrameSet>
</Transition>

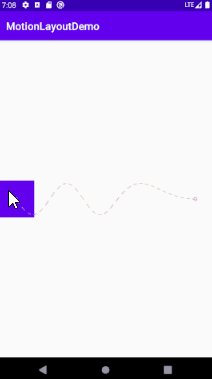

预览效果如下：

在这里插入图片描述

该示例就是在动画 [0%, 50%] 这个过程中以 sin 这个周期函数，周期性的改变 android:translationY 属性。

KeyCycle 标签中添加了以下几个属性：

motion:framePosition：与之前有细微差别，这里表示 KeyCycle 作用范围在动画执行的 [0%, 50%]。
motion:motionTarget：表示目标视图 id；
motion:wavePeriod：表示运动的周期数；
motion:waveShape：表示周期类型，示例中指定了 sin，就会按 sin 周期函数变化。

4.4 KeyTimeCycle

KeyTimeCycle 可以在关键帧上按照一些周期函数，周期性的改变其属性值。如下示例，在 Transition 中添加 KeyTimeCycle 相关设置：

<Transition
    ...>
    <OnClick
        ... />
    <KeyFrameSet>
        <KeyTimeCycle
            android:translationY="30dp"
            motion:motionTarget="@+id/rect"
            motion:wavePeriod="1"
            motion:waveShape="sin" />
    </KeyFrameSet>
</Transition>

预览效果如下：

在这里插入图片描述

可以看到 KeyTimeCycle 与 KeyCycle 比较，KeyTimeCycle 是在帧上做周期性，KeyCycle 是在动画过程中做周期性。

KeyTimeCycle 标签中的属性与 KeyCycle 基本一致。

4.5 KeyTrigger

KeyTrigger 可以在动画的过程中触发 View 中的函数。
比如自定义一个 TextView 类 MyTextView，在 MyTextView 中定义两个函数 showHello() 和 showWorld()，代码如下：

class MyTextView(context: Context, attrs: AttributeSet) : AppCompatTextView(context, attrs) {
    fun showHello() {
        text = "Hello"
    }

    fun showWorld() {
        text = "World"
    }
}

修改 activity_main.xml 布局如下：

<androidx.constraintlayout.motion.widget.MotionLayout
    ...
    app:showPaths="true"
    app:layoutDescription="@xml/activity_main_scene">

    <com.example.motionlayoutdemo.MyTextView
        android:id="@+id/rect"
        android:layout_width="70dp"
        android:layout_height="70dp"
        android:background="@color/colorPrimary"
        android:gravity="center"
        android:textSize="20sp"
        android:textColor="@android:color/white" />

</androidx.constraintlayout.motion.widget.MotionLayout>

在 activity_main_scene.xml 中 Transition 标签中添加 KeyTrigger 相关设置：

<Transition
    ...>
    <OnClick
        ... />
    <KeyFrameSet>
        <KeyTrigger
            motion:framePosition="20"
            motion:motionTarget="@id/rect"
            motion:onCross="showHello" />
        <KeyTrigger
            motion:framePosition="80"
            motion:motionTarget="@id/rect"
            motion:onCross="showWorld" />
    </KeyFrameSet>
</Transition>

预览效果如下：

在这里插入图片描述

可以看到，在动画进度 20% 的时候触发 id rect 视图的 showHello 方法，80% 的时候触发 id rect 视图的 showWorld 方法。

KeyTrigger 标签中添加了以下几个属性：

motion:framePosition：表示关键帧在动画执行的百分比进度，取值范围为 [0, 100]；
motion:motionTarget：表示目标视图 id；
motion:onCross：表示要触发的函数名；

注意，onCross 在动画不论是正向还是逆向，只要到达设置的 framePosition 就会触发。还有两个属性：

motion:onPositiveCross：只有正向执行动画时到达设置的 framePosition 才会执行；
motion:onNegativeCross：只有逆向执行动画时到达设置的 framePosition 才会执行。

五、最后

MotionLayout 的知识点很多，而且可以与 RecyclerView、AppBarLayout 等许多组件联合使用。上面只是对一些属性的简单演示，要想实现复杂的动画，还需要对各种属性多组合多尝试多练习。
MotionLayout 功能还是比较强大的，可以直接实现许多常见的动画效果，比如下面这个搜索框动画：

在这里插入图片描述

MotionLayout 自带一个处理动画的图形化工具如下，如果直接从 xml 上手，可能会比较生疏，可以借助图形化工具进行编辑、预览，再比对生成的 xml，加深理解。

在这里插入图片描述

本文内容由网友自发贡献，版权归原作者所有，本站不承担相应法律责任。如您发现有涉嫌抄袭侵权的内容，请联系:hwhale#tublm.com(使用前将#替换为@)
