上篇文章我通过一个简单的例子和大家分享了怎么接入 sentinel 但是规则的配置是通过硬编码来实现的，这种方式比较原始，不能动态修改，本篇文章我将通过接入 sentinel 控制台来解决这个问题。
通过 sentinel 的控制台，我们可以对规则进行查询和修改，也可以查看到实时监控，机器列表等信息，所以我们需要对 sentinel 的控制台做个完整的了解。
首先需要启动控制台， sentinel 的控制台是用 spring boot 写的一个web 应用，我们有几种方式来获取控制台：

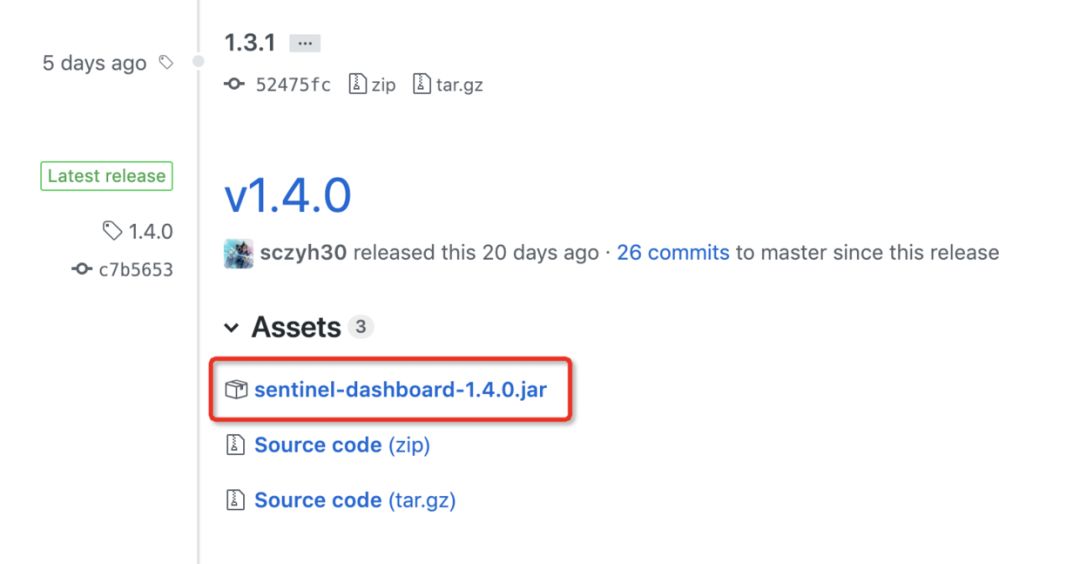

从 release 页面 下载截止目前为止最新版本的控制台 jar 包，如下图所示：

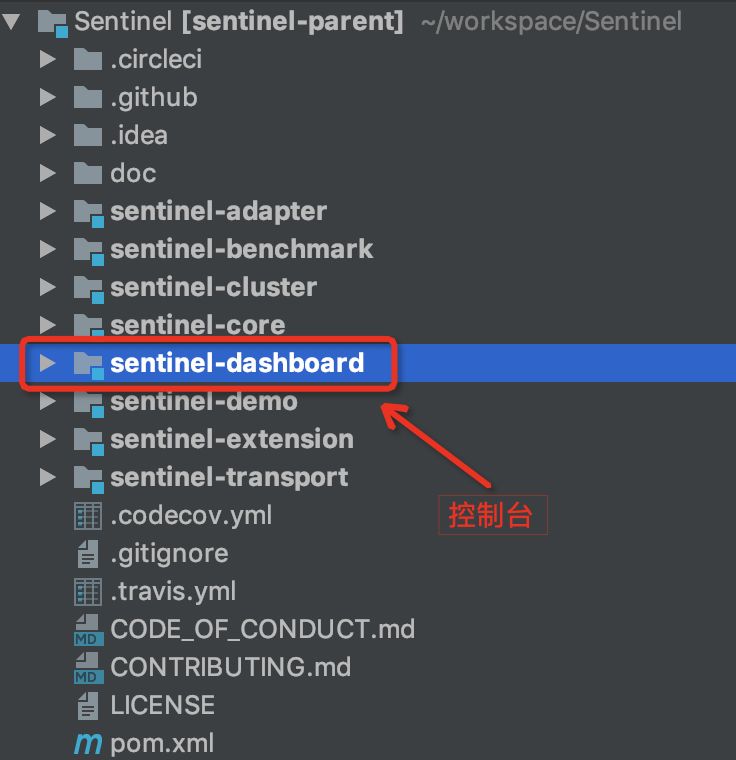

除了可以下载预先构建好的可执行 jar 包之外，我们还可以把控制台的工程下载下来自行用源码构建，sentinel 是一个多 maven 模块的项目，控制台是其中的一个项目，如下图所示：
如上图所示，我们可以下载完整的 sentinel 的项目，然后构建其中的 sentinel-dashboard 模块，也可以只下载 sentinel-dashboard 模块然后构建。
这里我选择将完整的 sentinel 工程下载下来，然后构建 sentinel-dashboard 模块，首先在项目根目录下执行：
cd sentinel-dashboard
将会进入 dashboard 模块，然后在 dashboard 目录下执行：
mvn clean package

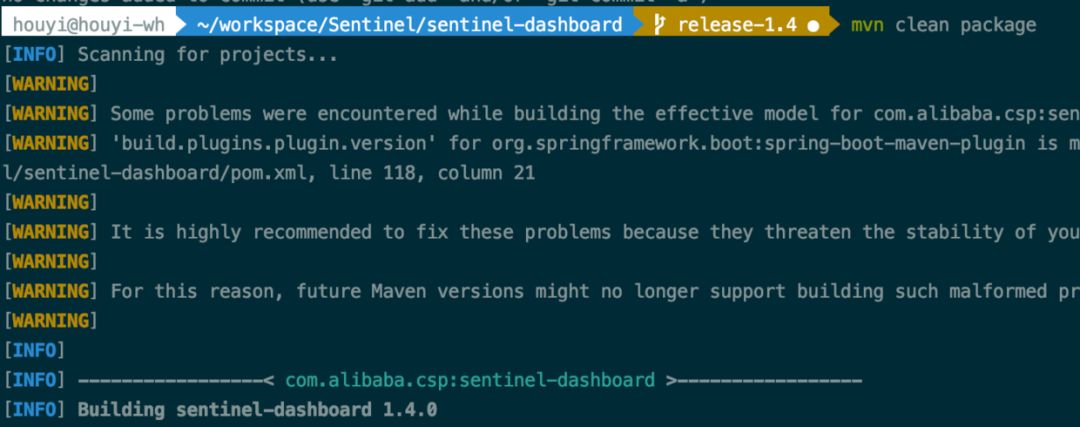

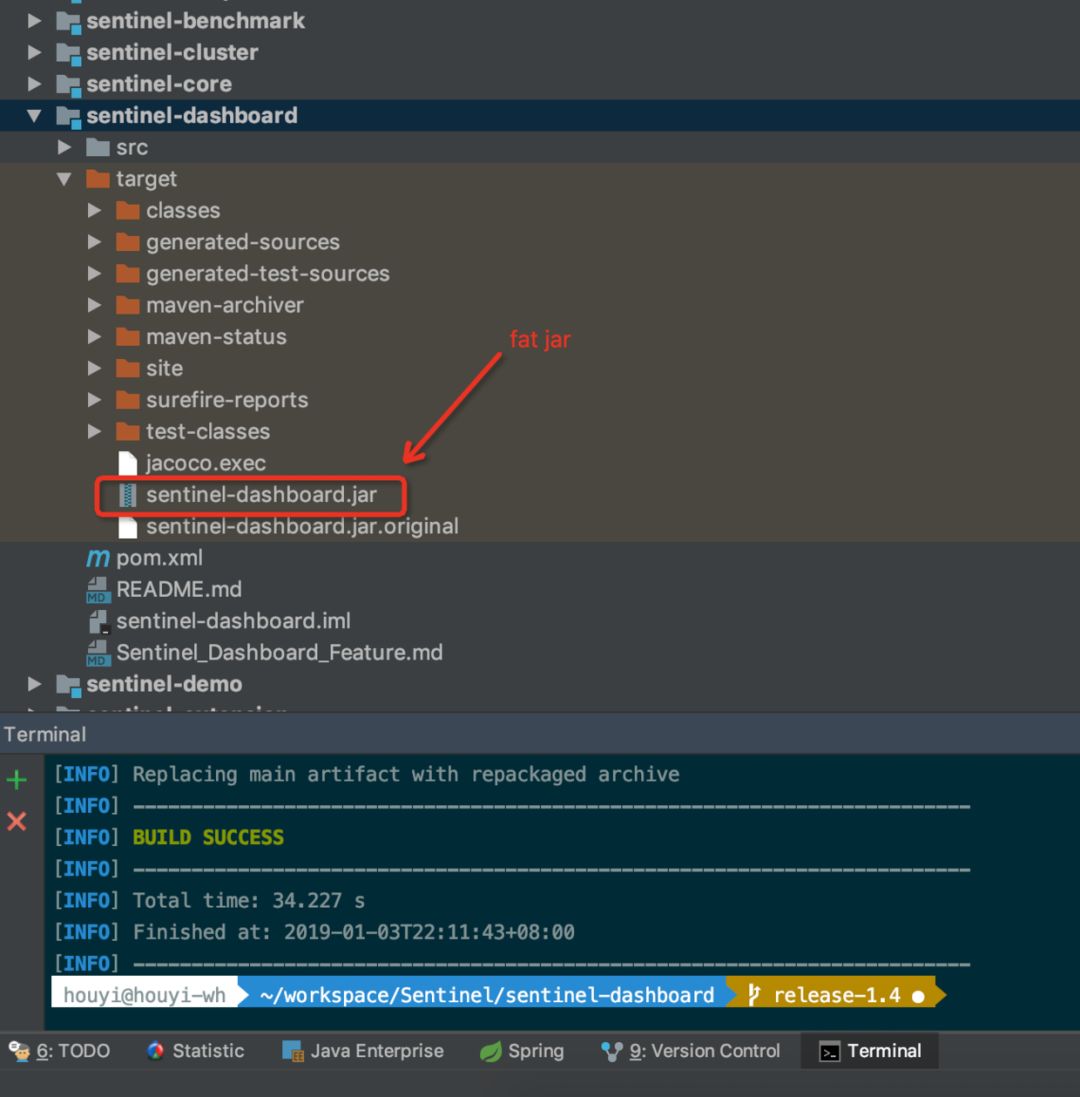

maven将会把 sentinel-dashboard 模块打包成一个可执行的 fat jar包，如下图所示：
构建成功后，就可以启动控制台了，执行以下命令：
java -Dserver.port=8080 \
-Dcsp.sentinel.dashboard.server=localhost:8080 \
-jar target/sentinel-dashboard.jar
其中 -Dserver.port=8080 用于指定 Sentinel 控制台端口为 8080。

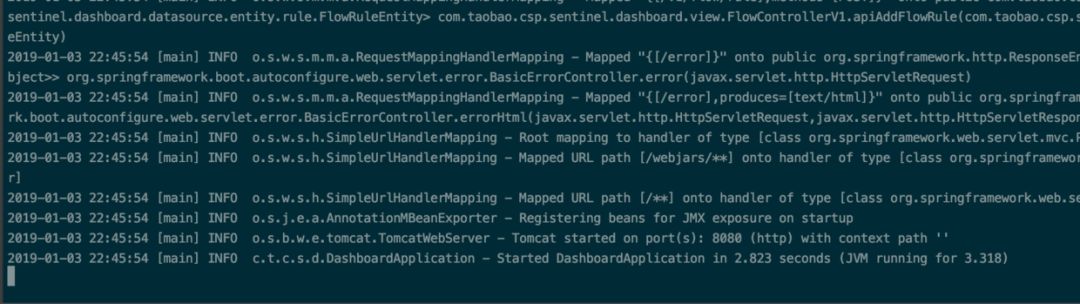

执行完之后，你将看到如下信息：

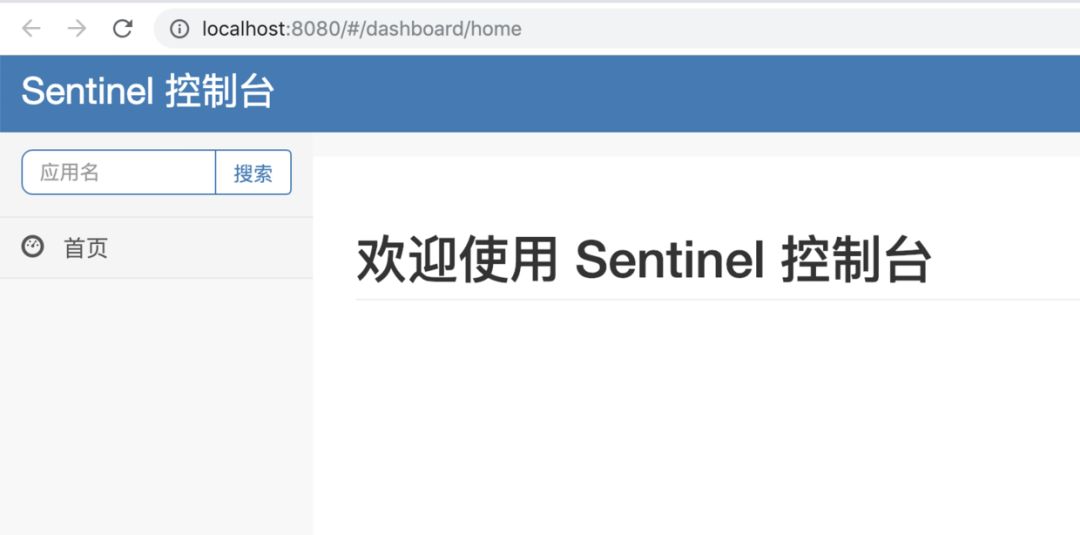

当看到 StartedDashboardApplicationinxx seconds 时，说明你的控制台已经启动成功了，访问 http://localhost:8080/ 就可以看到控制台的样子了，如下图所示：
可以看到当前控制台中没有任何的应用，因为还没有应用接入。
要想在控制台中操作我们的应用，除了需要部署一个控制台的服务外，还需要将我们的应用接入到控制台中去。
首先需要在我们使用 sentinel 的服务中引入 sentinel-transport 的依赖，因为我们的应用是作为客户端，通过transport模块与控制台进行通讯的，依赖如下所示：
com.alibaba.csp
sentinel-transport-simple-http
x.y.z
版本依然选择最新的 1.4.0
引入了依赖之后，接着就是在我们的应用中配置 JVM 启动参数，如下所示：
-Dproject.name=xxx -Dcsp.sentinel.dashboard.server=consoleIp:port

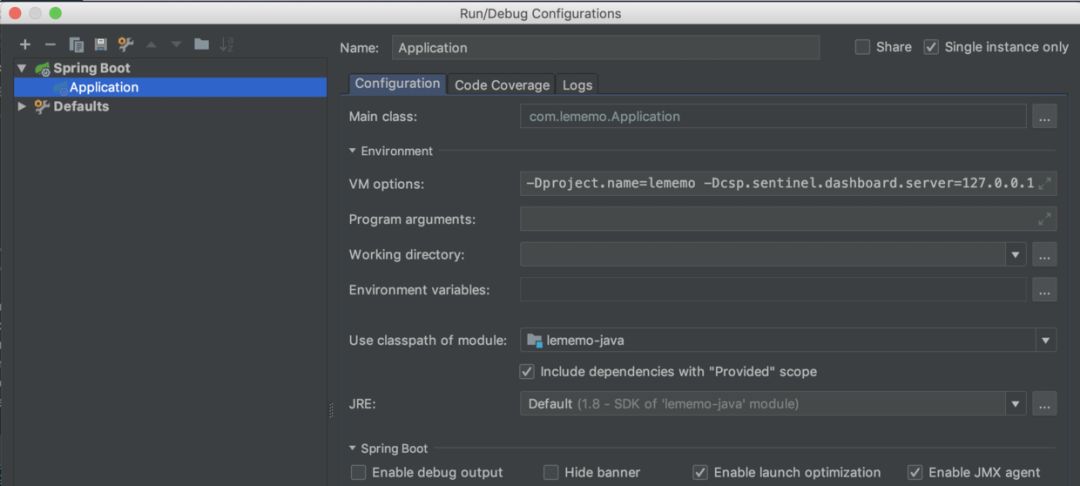

其中的consoleIp和port对应的就是我们部署的 sentinel dashboard 的ip和port，我这里对应的是 127.0.0.1 和 8080，按照实际情况来配置 dashboard 的ip和port就好了，如下图所示：
从图中可以看到我设置的客户端的应用名为：lememo，当客户端连接上控制台后，会显示该应用名。
PS：需要注意的是，除了可通过 JVM -D 参数指定之外，也可通过 properties 文件指定，配置文件的路径为 ${user_home}/logs/csp/${project.name}.properties。

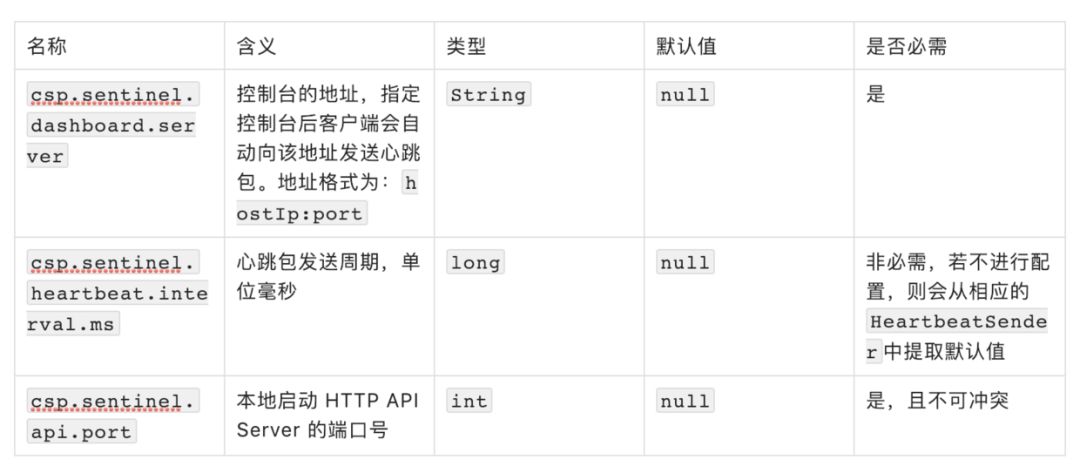

配置文件中参数的key和类型如下所示：
优先级顺序：JVM -D 参数的优先级最高，若 properties 文件和 JVM 参数中有相同项的配置，以 JVM -D 参数配置的为准。
客户端配置好了与控制台的连接参数之后，并不会主动连接上控制台，需要触发一次客户端的规则才会开始进行初始化，并向控制台发送心跳和客户端规则等信息。
客户端与控制台的连接初始化是在 Env 的类中触发的，即下面代码中的 InitExecutor.doInit();：
public class Env {
public static final NodeBuilder nodeBuilder = new DefaultNodeBuilder();
public static final Sph sph = new CtSph();
static {
// If init fails, the process will exit.
InitExecutor.doInit();
}
}
上篇文章中我们创建了一个 UserService 来做验证，正常时会返回一个用户对象，被限流时返回一个null，但是这样不太直观，本篇文章我换一个更简单和直观的验证方式，代码如下所示：
@GetMapping("/testSentinel")
public @ResponseBody
String testSentinel() {
String resourceName = "testSentinel";
Entry entry = null;
String retVal;
try{
entry = SphU.entry(resourceName,EntryType.IN);
retVal = "passed";
}catch(BlockException e){
retVal = "blocked";
}finally {
if(entry!=null){
entry.exit();
}
}
return retVal;
}
PS：这里有个需要注意的知识点，就是 SphU.entry 方法的第二个参数 EntryType 说的是这次请求的流量类型，共有两种类型：IN 和 OUT 。
IN：是指进入我们系统的入口流量，比如 http 请求或者是其他的 rpc 之类的请求。
OUT：是指我们系统调用其他第三方服务的出口流量。
入口、出口流量只有在配置了系统规则时才有效。
设置 Type 为 IN 是为了统计整个系统的流量水平，防止系统被打垮，用以自我保护的一种方式。
设置 Type 为 OUT 一方面是为了保护第三方系统，比如我们系统依赖了一个生成订单号的接口，而这个接口是核心服务，如果我们的服务是非核心应用的话需要对他进行限流保护；另一方面也可以保护自己的系统，假设我们的服务是核心应用，而依赖的第三方应用老是超时，那这时可以通过设置依赖的服务的 rt 来进行降级，这样就不至于让第三方服务把我们的系统拖垮。
下图描述了流量的类型和系统之间的关系：
应用接入 transport 模块之后，我们主动来访问一次 /testSentinel 接口，顺利的话，客户端会主动连接上控制台，并将自己的ip等信息发送给控制台，并且会与控制台维持一个心跳。

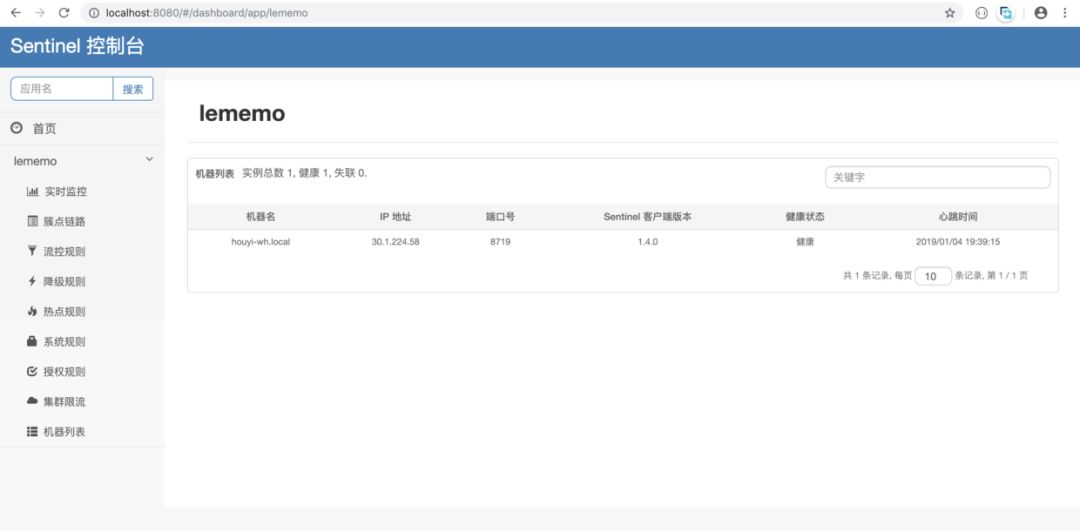

现在我们在来访问下控制台，看到客户端已经连接上来了，如下图所示：
客户端连接上dashboard之后，我们就可以为我们定义的资源配置规则了，有两种方式可以配置规则：
在【流控规则】页面中新增
在【簇点链路】中添加

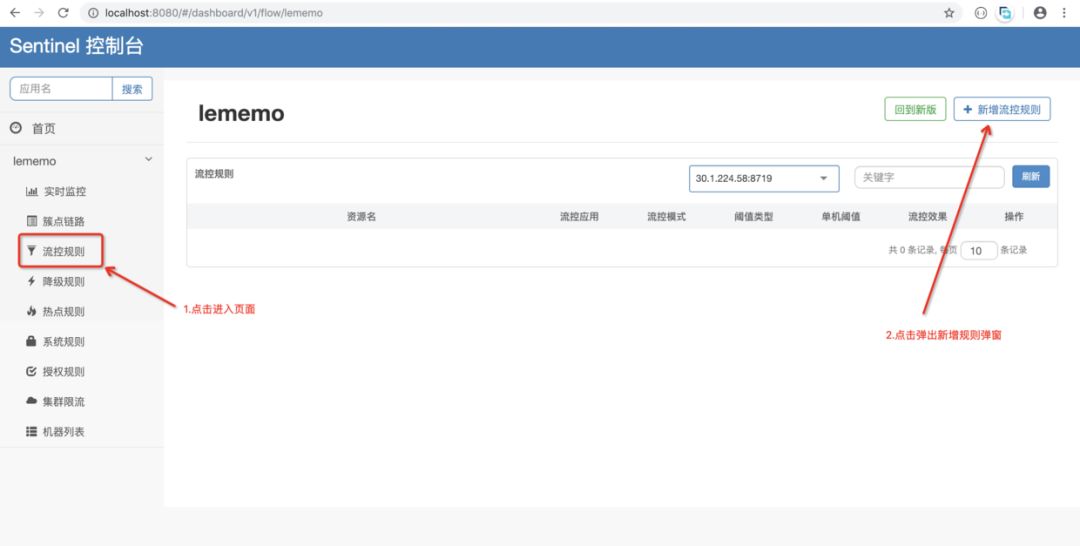

我们可以在【流控规则】页面中新增，点击【流控规则】进入页面，如下图所示：
在弹出框中，填写资源名和单机阈值，其他的属性保持默认设置即可，如下图所示：
点击【新增】后，规则即生效了。

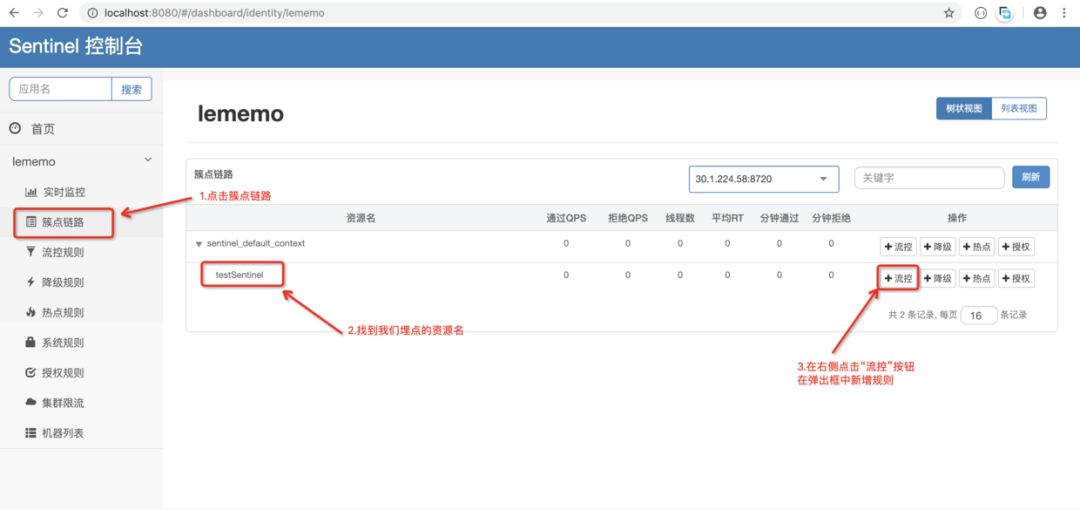

第二种方式就是在【簇点链路】的页面中找到我们埋点的资源名，然后直接对该资源进行增加流控规则的操作，如下图所示：
上图中右侧的【+流控】的按钮点击后，弹出框与直接新增规则是一样的，只是会自动将资源名填充进去，省去了我们设置的这一步。

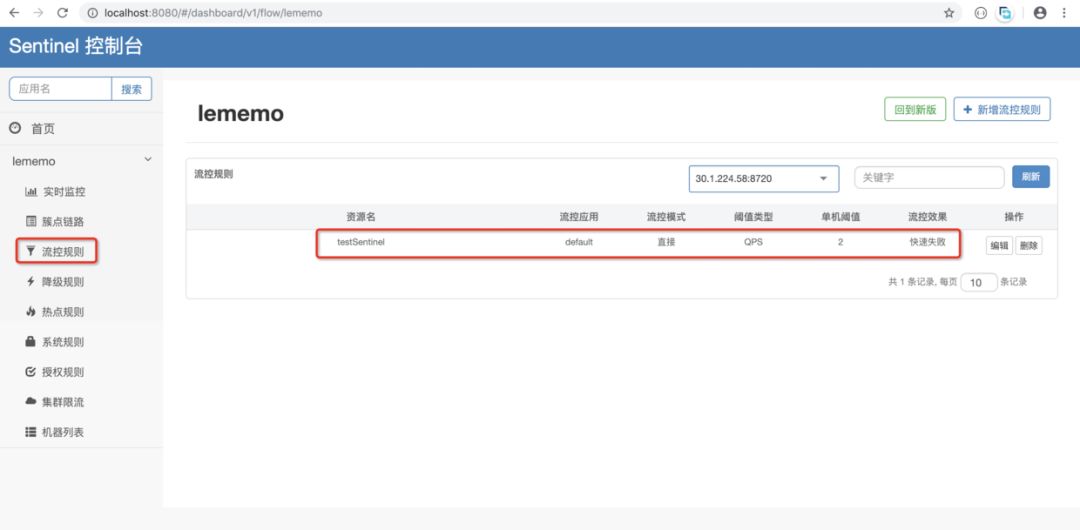

规则创建完成之后，我们就可以在【流控规则】页面查询到了，如下图所示：

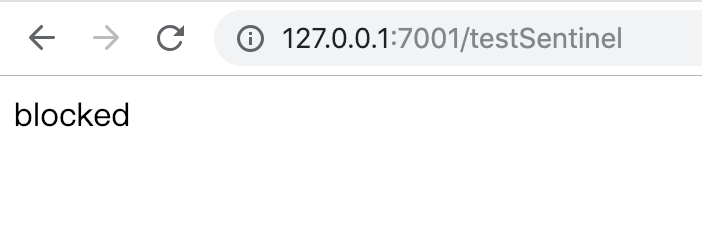

接着我们就可以来验证效果了，让我们在浏览器中快速的刷新来请求 /testSentinel 这个接口，不出意外，应该会看到如下图所示的情况：
说明我们设置的流控规则生效了，请求被 block 了。
现在我们再到控制台的【实时监控】页面查询下，刚刚我们的一顿疯狂请求应该有很多都被 block 了，通过的 qps 应该维持在2以下，如下图所示：
我们知道 sentinel 的核心就是围绕着几件事：资源的定义，规则的配置，代码中埋点。
而且这些事在 sentinel-core 中都有能力实现，另外通过接入 transport 模块就可以对外暴露相应的 http 接口方便我们查看 sentinel 中的相关数据。
sentinel-core 在第一次规则被触发的时候，会通过spi扫描的方式启动一个并且仅启动一个 CommandCenter，也就是我们引入的 sentinel-transport-simple-http 依赖中被引入的实现类：SimpleHttpCommandCenter。
这个 SimpleHttpCommandCenter 类中启动了两个线程池：主线程池和业务线程池。
主线程池启动了一个 ServerSocket 来监听默认的 8719 端口，如果端口被占用，会自动尝试获取下一个端口，尝试3次。
业务线程池主要是用来处理 ServerSocket 接收到的数据。
将不重要的代码省略掉之后，具体的代码如下所示：
public class SimpleHttpCommandCenter implements CommandCenter {
// 省略初始化
private ExecutorService executor;
private ExecutorService bizExecutor;
@Override
public void start() throws Exception {
Runnable serverInitTask = new Runnable() {
int port;
{
try {
port = Integer.parseInt(TransportConfig.getPort());
} catch (Exception e) {
port = DEFAULT_PORT;
}
}
@Override
public void run() {
// 获取可用的端口用以创建一个ServerSocket
ServerSocket serverSocket = getServerSocketFromBasePort(port);
if (serverSocket != null) {
// 在主线程中启动ServerThread用以接收socket请求
executor.submit(new ServerThread(serverSocket));
// 省略部分代码
} else {
CommandCenterLog.info("[CommandCenter] chooses port fail, http command center will not work");
}
executor.shutdown();
}
};
new Thread(serverInitTask).start();
}
class ServerThread extends Thread {
private ServerSocket serverSocket;
ServerThread(ServerSocket s) {
this.serverSocket = s;
}
@Override
public void run() {
while (true) {
Socket socket = null;
try {
socket = this.serverSocket.accept();
setSocketSoTimeout(socket);
// 将接收到的socket封装到HttpEventTask中由业务线程去处理
HttpEventTask eventTask = new HttpEventTask(socket);
bizExecutor.submit(eventTask);
} catch (Exception e) {
// 省略部分代码
}
}
}
}
}

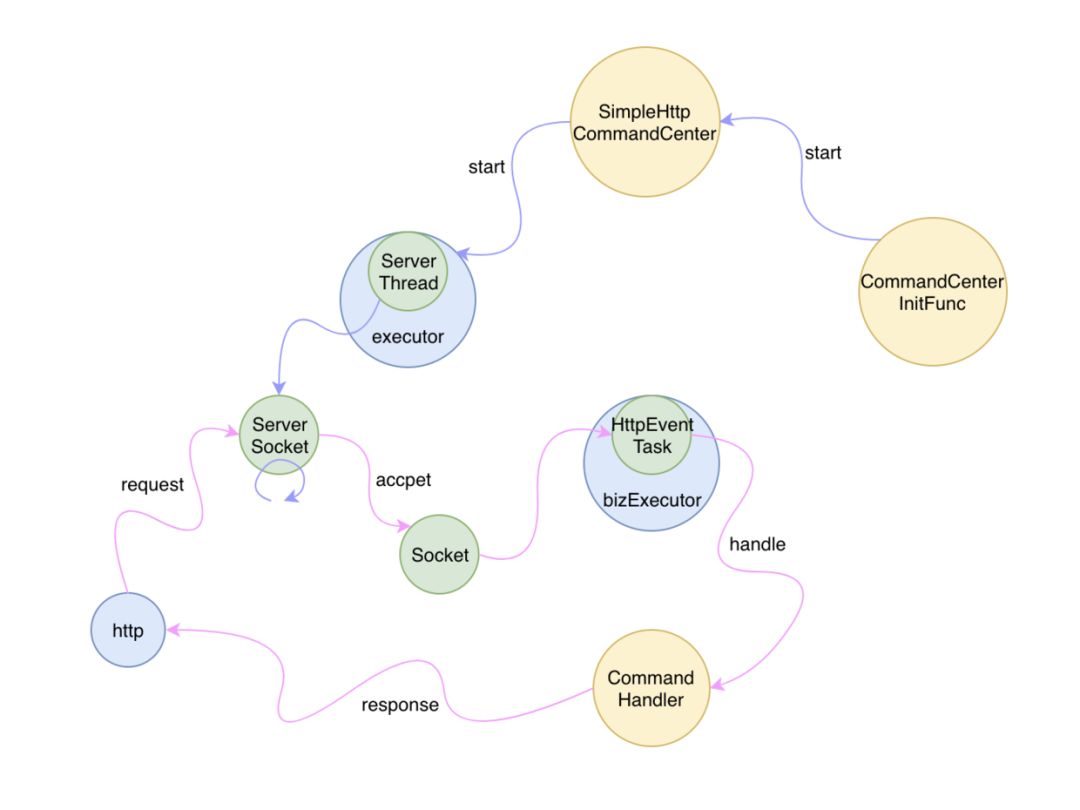

具体的情况如下图所示：
SimpleHttpCommandCenter 启动了一个 ServerSocket 来监听8719端口，也对外提供了一些 http 接口用以操作 sentinel-core 中的数据，包括查询|更改规则，查询节点状态等。
PS：控制台也是通过这些接口与 sentinel-core 进行数据交互的！

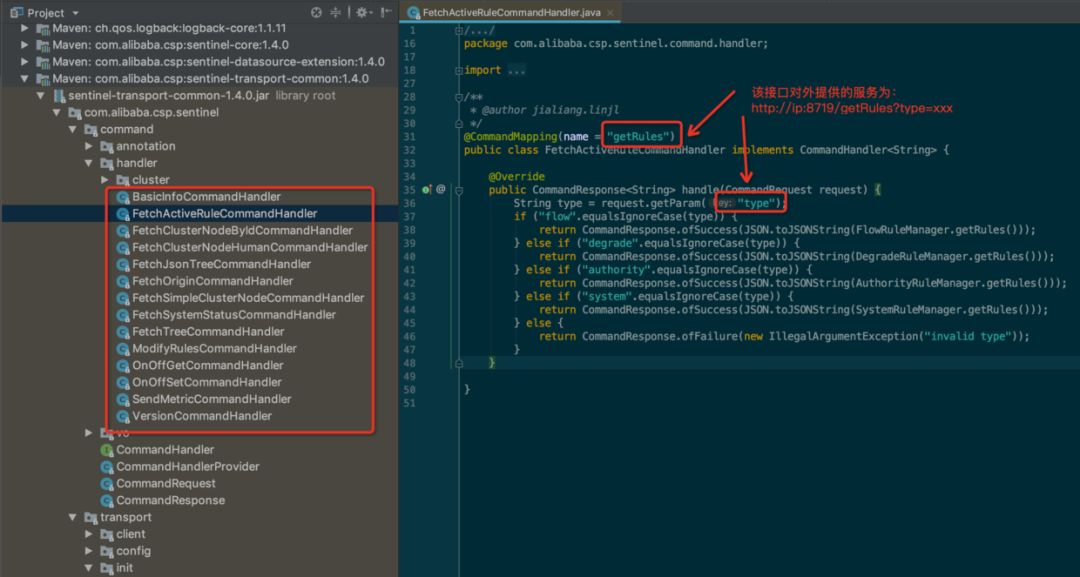

提供这些服务的是一些 CommandHandler 的实现类，每个类提供了一种能力，这些类是在 sentinel-transport-common 依赖中提供的，如下图所示：
运行下面命令，则会返回现有生效的规则：
curl http://localhost:8719/getRules?type=
其中，type有以下取值：
flow 以 JSON 格式返回现有的限流规则；
degrade 则返回现有生效的降级规则列表；
system 则返回系统保护规则。
同时也可以通过下面命令来修改已有规则：
curl http://localhost:8719/setRules?type=&data=
其中，type 可以输入 flow、 degrade 等方式来制定更改的规则种类， data 则是对应的 JSON 格式的规则。
其他的接口不再一一详细举例了，有需要的大家可以自行查看源码了解。
