使用巨控GRM530模块远程通信连接TIA WINCC（异地组网）SIMATIC NET与S7-200 SMART 集成以太网口OPC 通信

使用巨控GRM530模块远程通信连接TIA WINCC（异地组网）SIMATIC NET与S7-200 SMART 集成以太网口OPC 通信

硬件：

1. S7-200 SMART SR40
2. PC 机 ( 集成以太网卡)
3. GRM533YW-C（巨控智能网关）

软件：

1. STEP 7-Micro/WIN SMART V2.5
2. STEP 7 Professional（TIA Portal V16）
3. SIMATIC NET V16
4. GVCOM3.9（远程连接PLC）
5. 操作系统 Windows 10 Professional 64位（我是用虚拟机装的西门子软件）

使用GVCOM软件连接smart200 PLC

1. GRM533YW硬件连接LAN1口连接PLC的网口，LAN2连接HMI。天线接好，上电显示4-表示4G已连接上网。

2. 安装巨控GVCOM软件。（这里就不讲解怎么安装了。下载安装包就有安装说明，默认安装即可。安装前关闭杀毒软件、作为工控人我喜欢裸机）

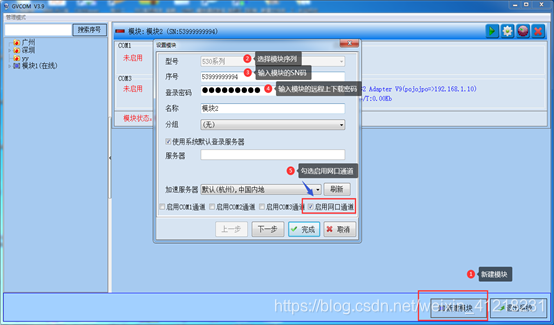

3. 安装完毕后，运行GVCOM3，点击下面的“新建模块”，输入模块11位序号和密码即可。远程下载密码出厂默认为12345678.（必须登录网页修改密码后才可以使用www.yunplc.com ）

4. 点击“下一步”，设置好相关参数，并确定即可。

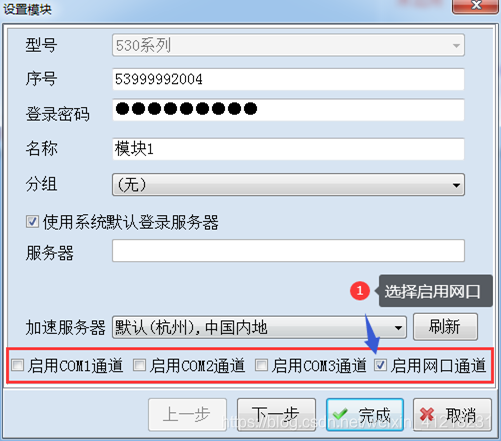

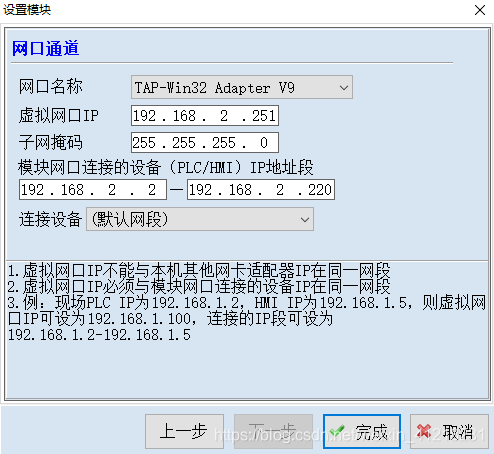

5. 如果你的PLC的编程口是通过GRM的网口连接，直接选中启用网口通道，下一步，出现网口通道。如图： ·网口名称：选择安装好的虚拟网口 TAP-WIN32 Adapter V9,如果没有，点下拉框自动新建即可。
   ·网口IP：该IP只要求和你远程PLC 的IP一个网段，并且和其同网段的设备不冲突即可。如上图，和网口连接的远程PLC地址为192.168.2.10，网口IP随便设置为该网段的一个IP，和这些PLC不冲突即可。
   ·子网掩码：255.255.255.0。
   ·网口连接设备的IP地址段：也就是你要远程下载PLC的IP(可以是一个IP，如果有多个PLC，也可以是一个IP段)
   ·连接设备：选择默认网段。（说明书后面介绍管理可以实现指定名字的设备与IP）

6. GVCOM里面设置的网口IP其实就是电脑上虚拟网卡的IP，这个IP还有GVCOM中设置的网口连接设备的IP地址，都不能和电脑上面任何网卡的IP在一个网段。比如你电脑IP通过路由器或者无线上外网，获得的IP段是192.168.10.X，那么你可以将GVCOM设置的客户端IP、PLC IP设置到192.168.0.X。 （最后一段地址X建议不要使用.1或者 .255之类的非常规IP。）
   为了防止冲突，请在设备管理器里面禁用掉电脑上不用的其他网卡（比如你电脑通过WIFI上网，可以禁用掉你电脑上的有线网口）
   我的PLC IP是192.168.2.10，所以我设置的网段为192.168.2.X。

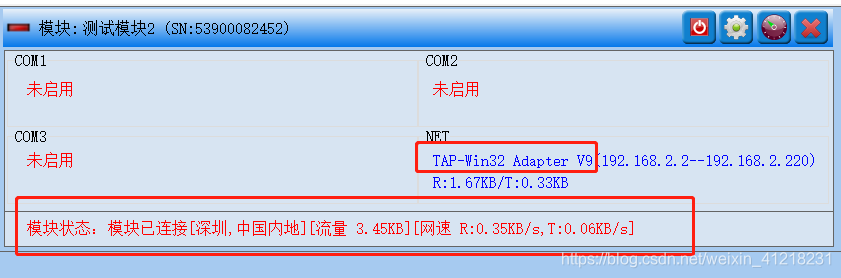

7. 完成点击 出现如下图所示“模块已连接”时表示可以远程下载PLC/HMI项目了。

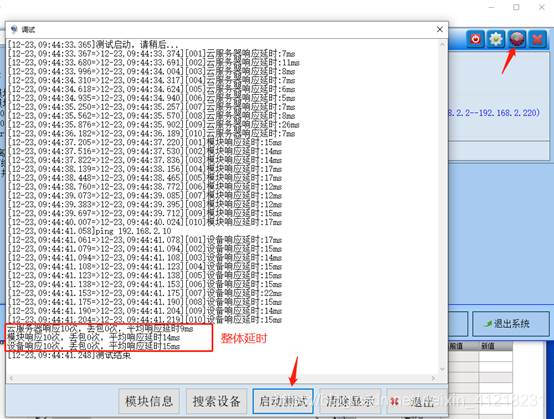

8. 此时您可以尝试使用ping命令直接PING PLC的IP地址或者使用GVCOM3软件的调试
   按钮，检测PLC是否在线。只要开始PING，那么上图的 虚拟网卡发送（T）的数据字节应该会增加，否则就是GVCOM虚拟网卡没有正常工作.

9. 在STEP7-Micro/WIN SMART通信选择TAP-Win32网卡，确认即可。
   · 以上操作即可连接远端的PLC了，接下来调试PLC和WINCC连机。

在 TIA Portal 平台中配置 PC station

1. 使用 TIA V16 软件 Portal 视图中，创建新项目。

2. 添加 PC 系统并命名设备名
   进入 “项目视图”，在“项目树” 下双击 “添加新设备”，在对话框中选择 PC 系统>常规 PC，命名为 PC station 如图1 所示
   图1. 添加新设备

3. 添加 OPC服务器及常规 IE
   进入设备视图>硬件目录>用户应用程序> OPC 服务器，双击，添加 OPC服务器；

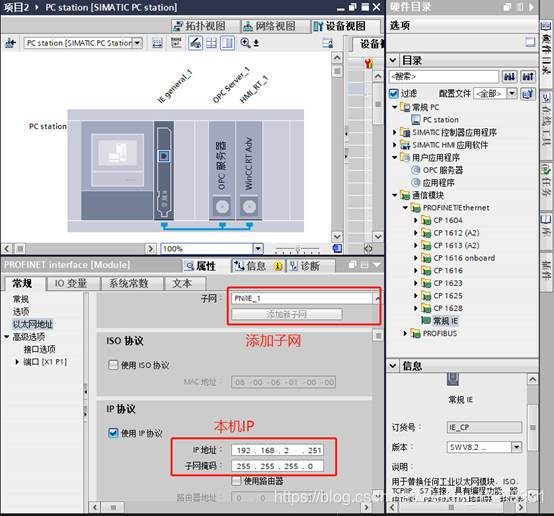

   进入设备视图>硬件目录>通信模块> PROFINET/Ethernet > 常规 IE，双击，添加 常规 IE 卡 ，添加子网，设置 IP 地址，结果如图2 所示
   图2.添加OPC服务器及常规IE

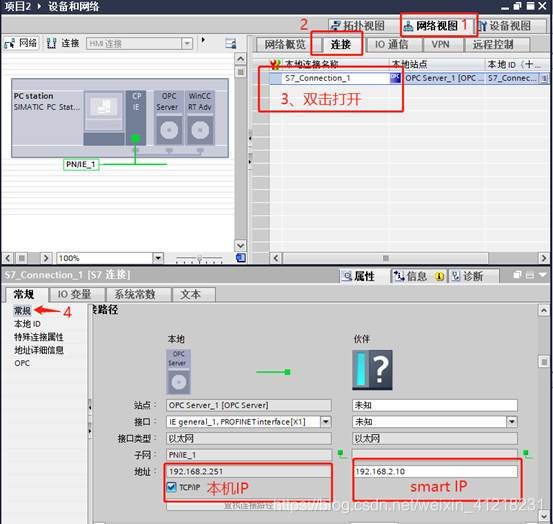

4. 建立 S7 连接并且设置连接参数

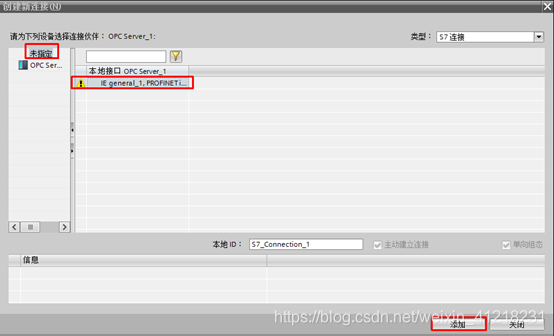

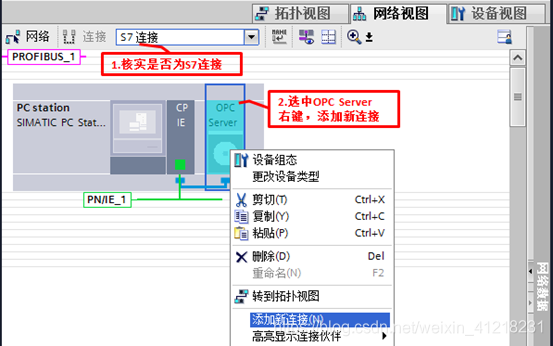

   打开网络视图，点击连接，选择S7连接，默认连接为HMI连接，需要修改；点击 OPC server ,右键添加新连接；创建新连接对话框选择未指定，本地接口选择 IE general，点击添加；
   属性>常规>常规，伙伴站点及接口设置为未知；伙伴 IP 地址设置为 192.168.2.10（为 S7-200 SMART 集成以太网口的 IP 地址）；
   属性>常规>地址详细信息，伙伴 TSAP 设置为 03.00 。
   设置步骤如图3 所示。 图3. 建立 S7连接及参数配置

5. 方法一：生成 XDB 组态文件 （可跳过此过程，看方法二）
   网络视图中，点击 PC station 站点，属性> XDB 组态，勾选 “生成 XDB 文件” 然后将项目进行编译。如图4所示。
   图4.生成XDB文件

在STATION CONFIGURATOR 中导入 XDB 组态文件

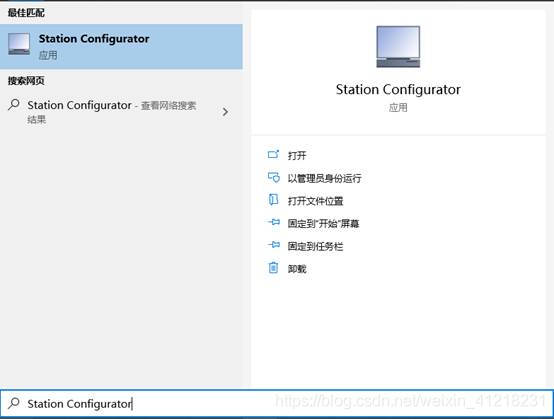

1、在计算机“开始”菜单中 ，搜索，输入关键字 Station Configurator ,双击找到的软件，打开;
2、或者开始菜单找Siemens Automation ‘Station Configurator’如图：

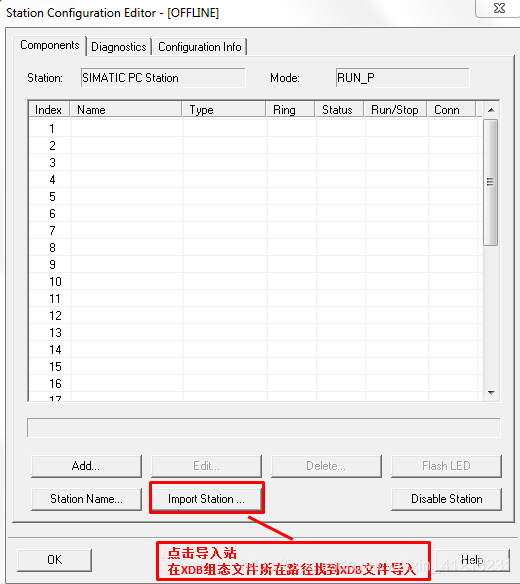

3、 在打开的 Station Configuration应用程序中点击 “Import Station”，选择XDB存储路径导入过程及结果如图5所示。

   图5.导入XDB文件

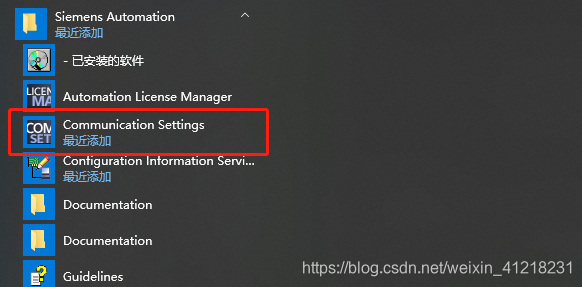

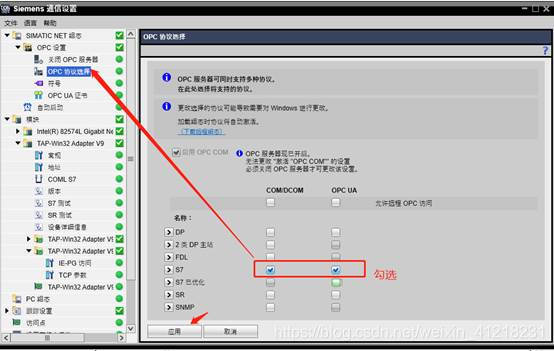

在‘开始’菜单找到 “Siemens Automation”—CommunicationSettings
双击打开，在 OPC protocol selection下使能S7协议。

1. 在‘模块’目录下,选择通讯网卡

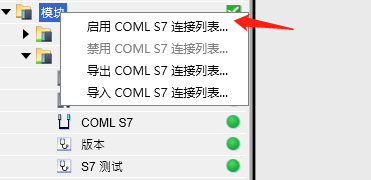

2. 在‘模块’右键：启用COML S7连接列表；单击 COML S7,新建S7连接,设定如下
   通讯伙伴为”S7-300400″(你没看错,就是选这个
   IP地址192168.2.10(S7-200 SMART的P地址)
   TSAP设置为03.00或0301（上图显示灰色的，是我已经组态调试好正常了）

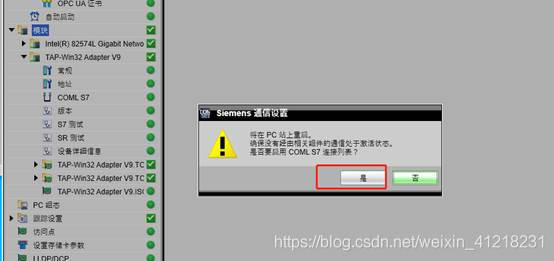

3. 在弹出的对话框“是否启用 COML S7″,选择‘是’

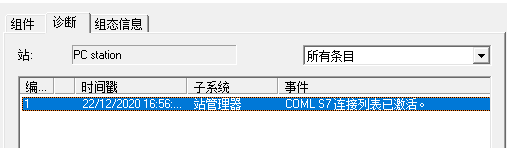

4. 在 Station Configuration中，站组态编辑器—诊断—可以看到‘coml s7连接列表已激活’

S7-200 SMART 侧设置 IP 地址
2. 设置 S7-200 SMART PLC 的 IP 地址为192.168.2.10，使用网线连接 PLC 的以太网口和电脑的以太网口。

使用 OPC SCOUT V10测试

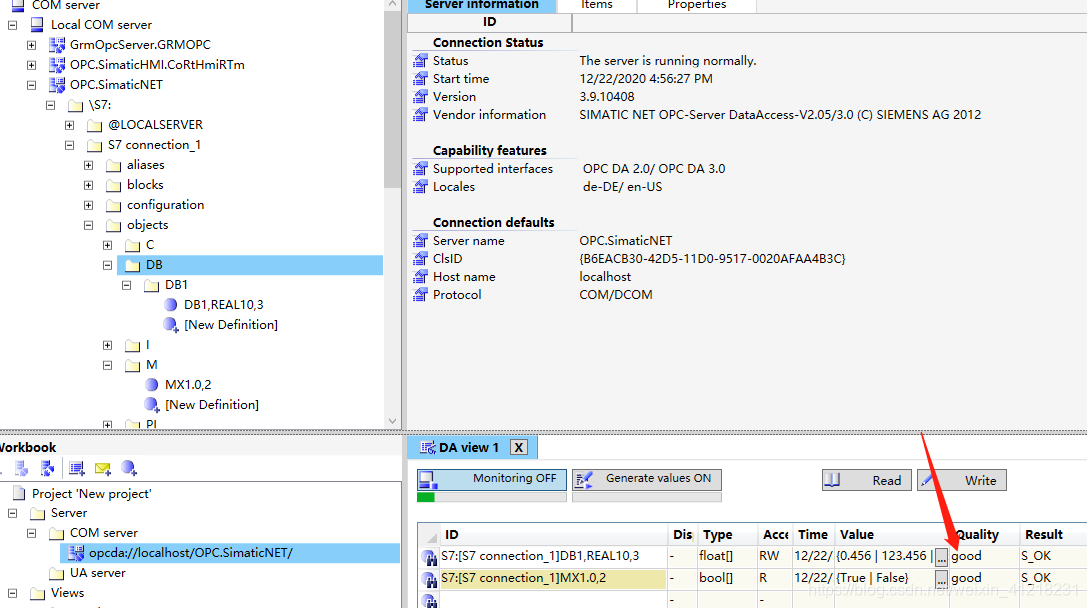

1. 在计算机“开始”菜单中，搜索 SIMATIC NET 的 OPC Scout V10 ，双击打开，建立变量：M1.0。M1.1。浮点数：VD10、VD14、VD18

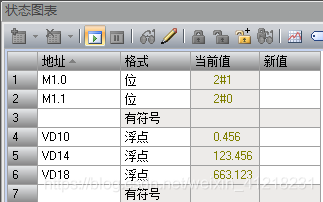

2. 打开STEP 7-MicroWIN SMART，在状态图表中赋值。
   如图6 所示

   图6.通信结果

变量连接说明

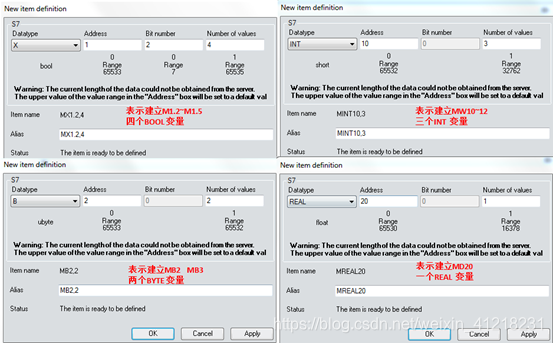

• 以建立M区变量为例说明，如下图所示

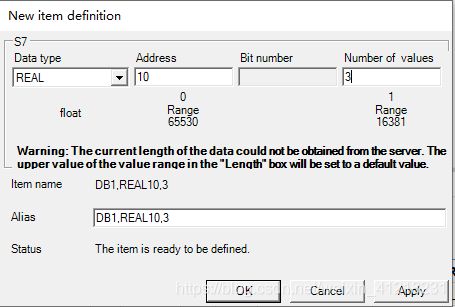

• S7-200 SMART 要通信 V 区数据，需要在 OPC SCOUT 中建立 DB1.REAL10.3 的数据，即是VD10、VD14、VD18。

• 如果在OPC Scout 中无法建立 DB 块数据，可以先插入M变量，然后进行修改，多试试您就知道啦！！！拉啦拉啦~~~~~~~

TIA WINCC 连接OPC

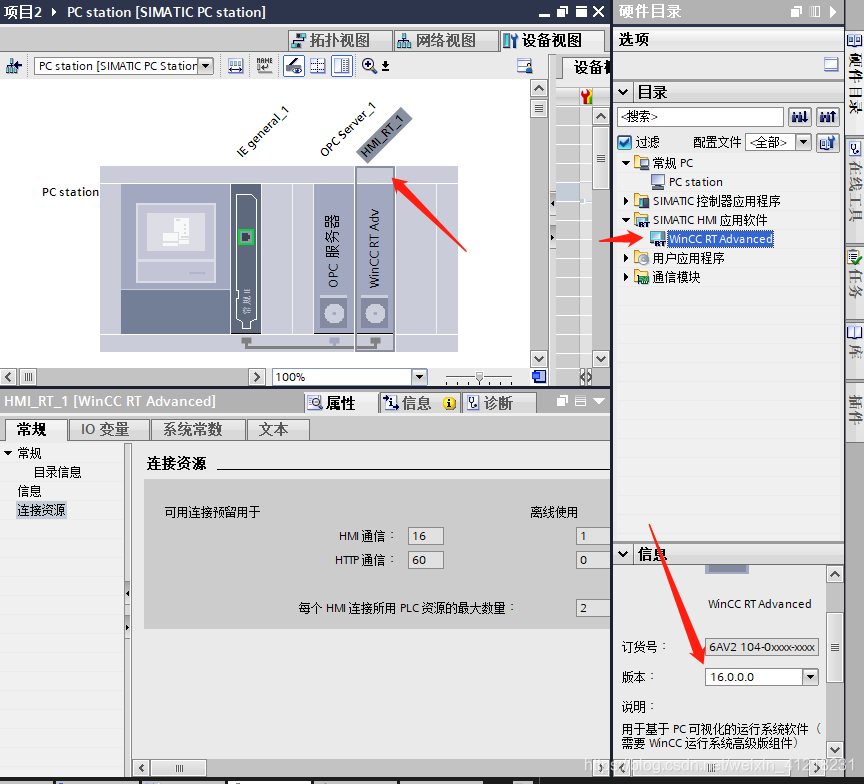

1. 添加IA WINCC RT应用软件。

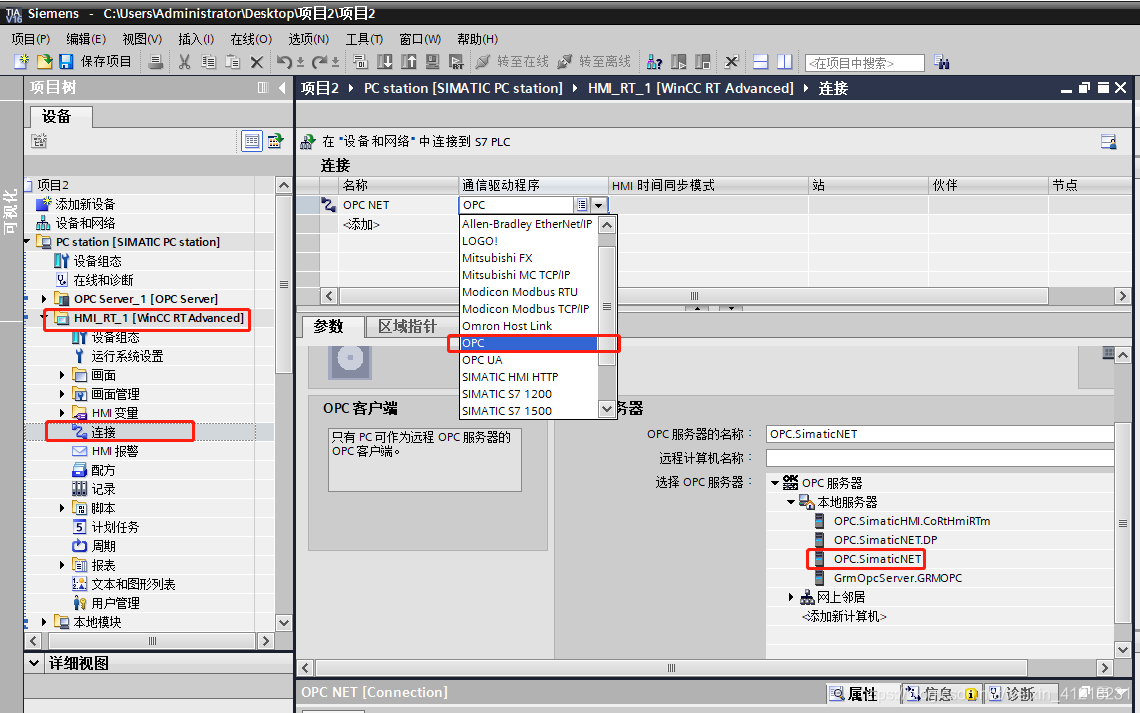

2. 驱动程序选择：OPC—OPCsimaticNET

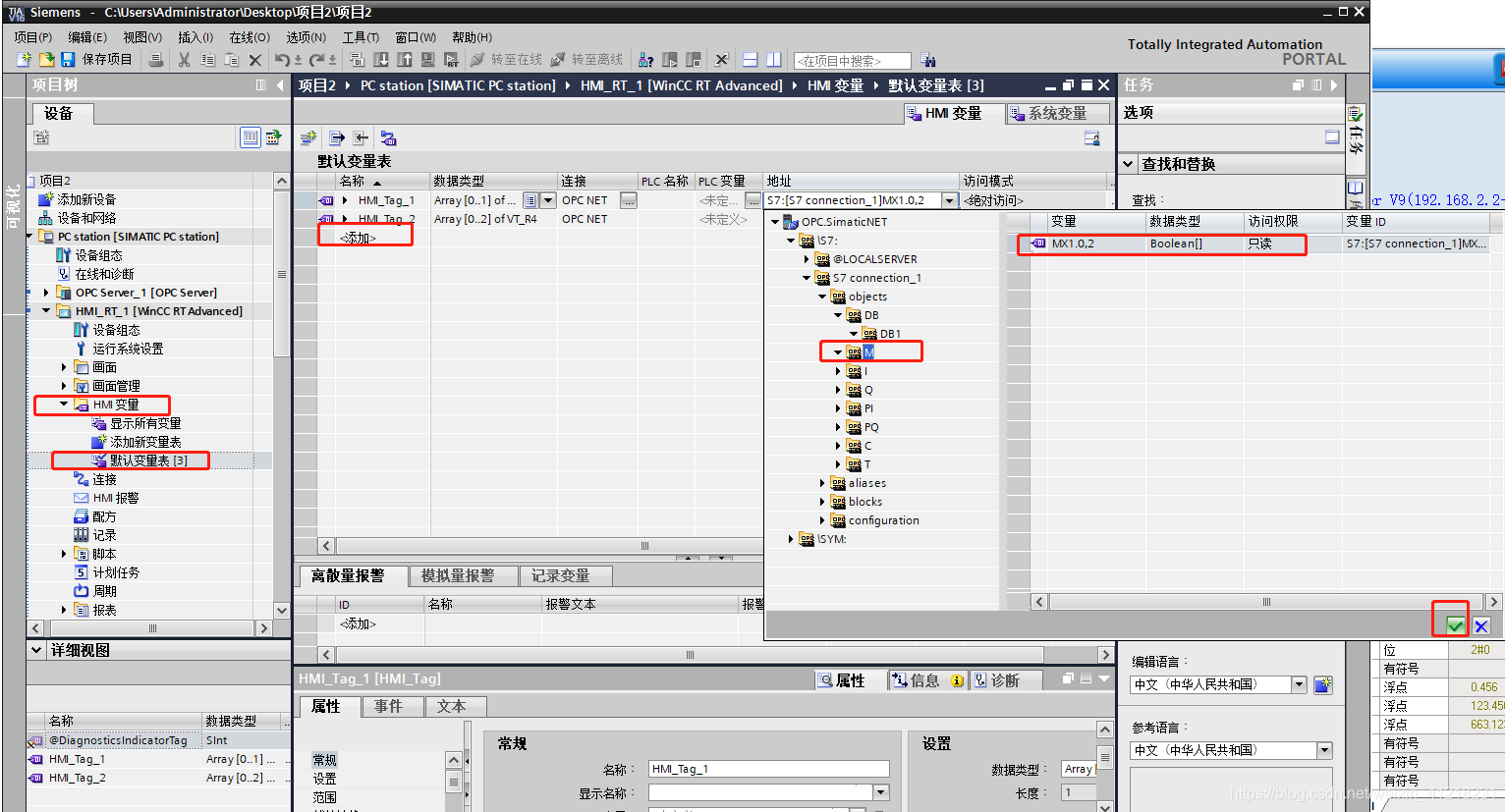

3. 添加变量：点击HMI变量默认表—添加—通信—Opc名称—地址依次打开–选择在OPC Scout添加的变量。【开关量：M1.0、M1.1。浮点数：VD10、VD14、VD18】

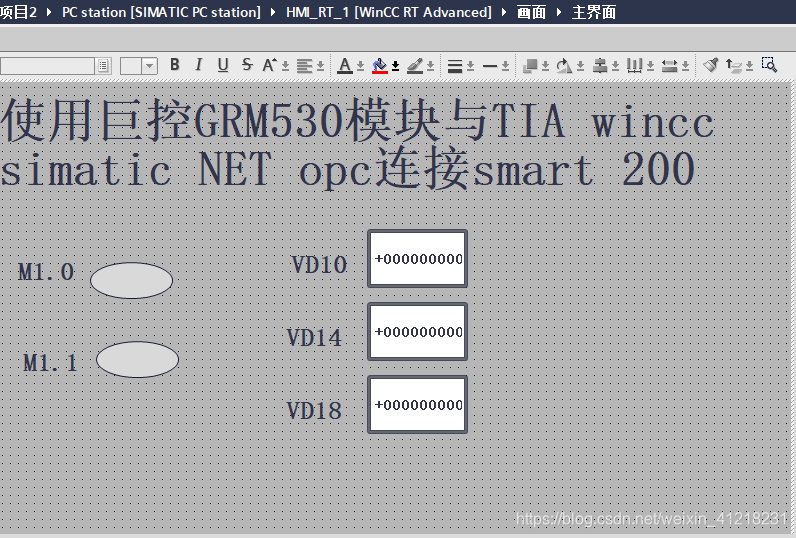

4. 新建画面：组态IO域，上图做两个图形显示开关量的0和1状态变色及为1时闪烁。浮点数数值显示可读写。

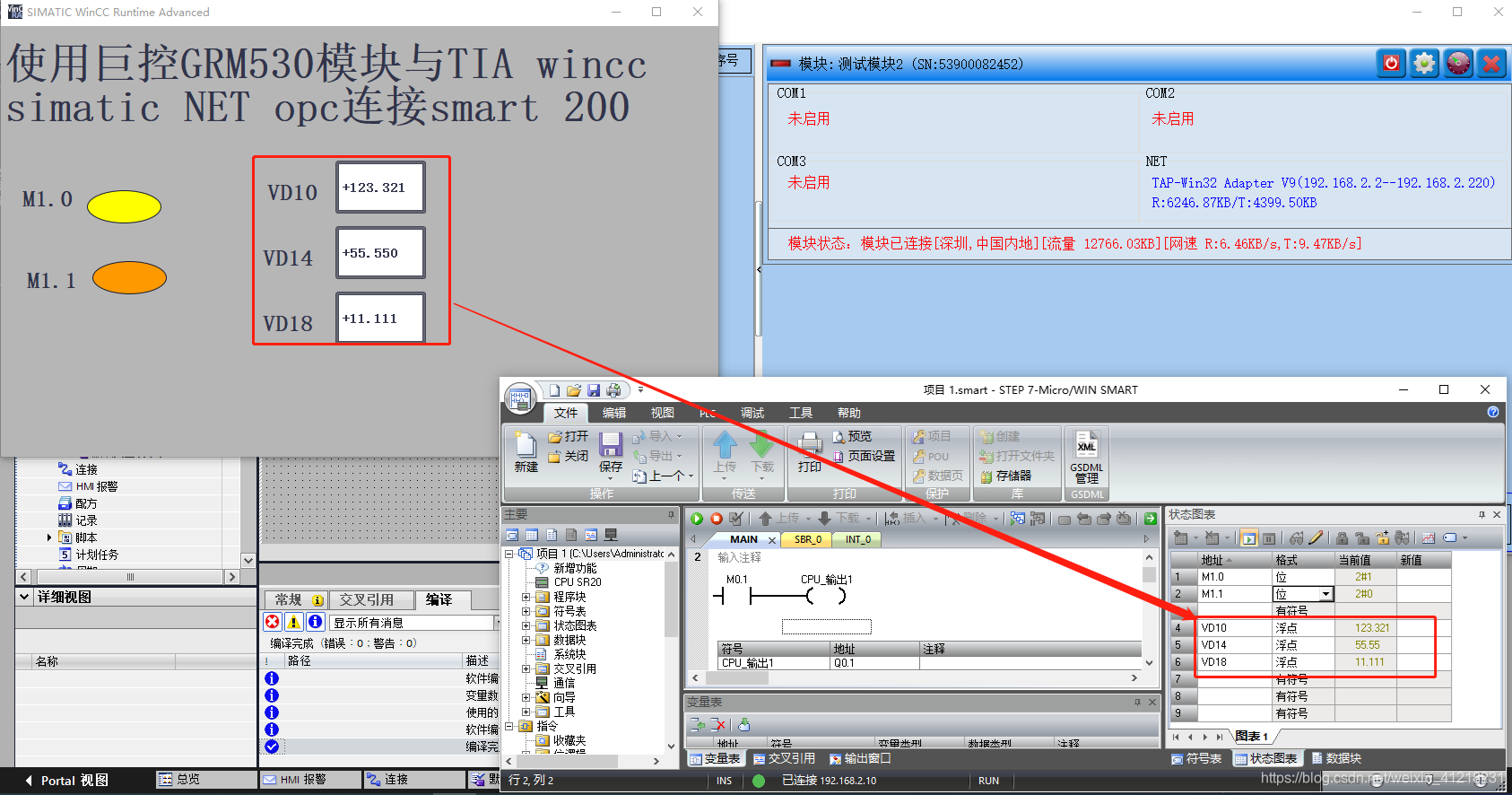

编译—运行看效果。。。

以上测试完成，如需详细方案，可加小编关注哦！！！谢谢观赏
