从零开始搞监控系统（3）——性能监控

2023-10-27

　　前端性能监控是个老话题了，各个团队都会对其有所关注，因为关注性能是工程师的本分。

　　页面性能对用户体验而言十分关键，每次重构或优化，仅靠手中的几个设备或模拟的测试，缺少说服力，需要有大量的真实数据来做验证。

　　这次不同，公司急切的需要一套性能监控系统，用于分析线上的活动，要扎扎实实的提升用户体验。

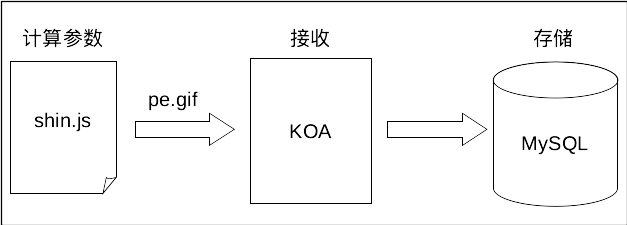

　　整个系统大致的运行流程如下：

一、SDK

　　性能参数搜集的代码仍然写在前面的监控 shin.js（SDK）中，为了兼容两个版本的性能标准，专门编写了一个函数。

function _getTiming() {
  var timing =
    performance.getEntriesByType("navigation")[0] || performance.timing;
  var now = 0;
  if (!timing) {
    return { now: now };
  }
  var navigationStart;
  if (timing.startTime === undefined) {
    navigationStart = timing.navigationStart;
    /**
     * 之所以老版本的用 Date，是为了防止出现负数
     * 当 performance.now 是最新版本时，数值的位数要比 timing 中的少很多
     */
    now = new Date().getTime() - navigationStart;
  } else {
    navigationStart = timing.startTime;
    now = shin.now() - navigationStart;
  }
  return {
    timing: timing,
    navigationStart: navigationStart,
    now: _rounded(now)
  };
}

　　其实两种方式得当的参数类似，第二版中的参数比第一版来的多，下面两张图是官方给的参数示意图，粗看的话下面两种差不多。

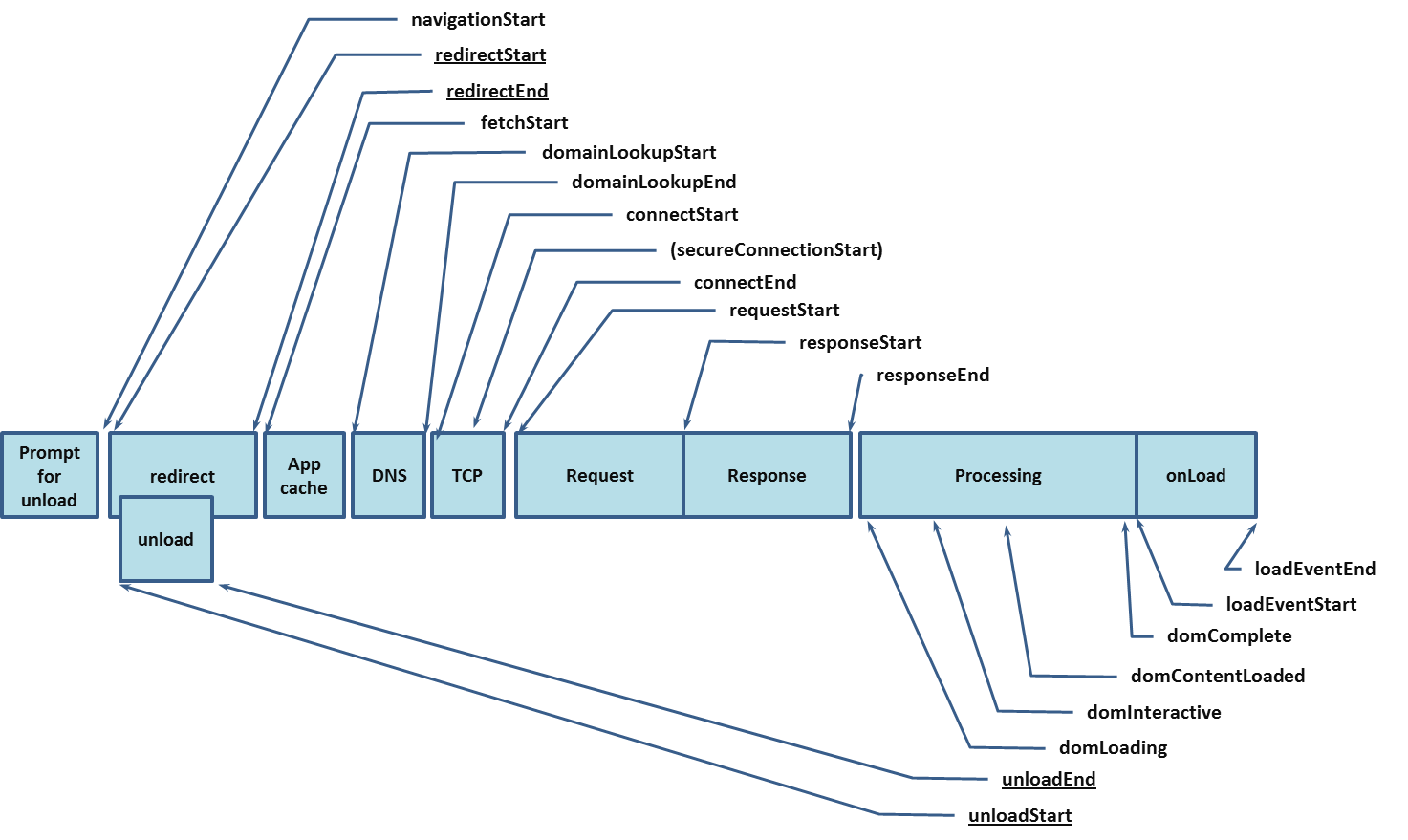

W3C第一版的性能参数

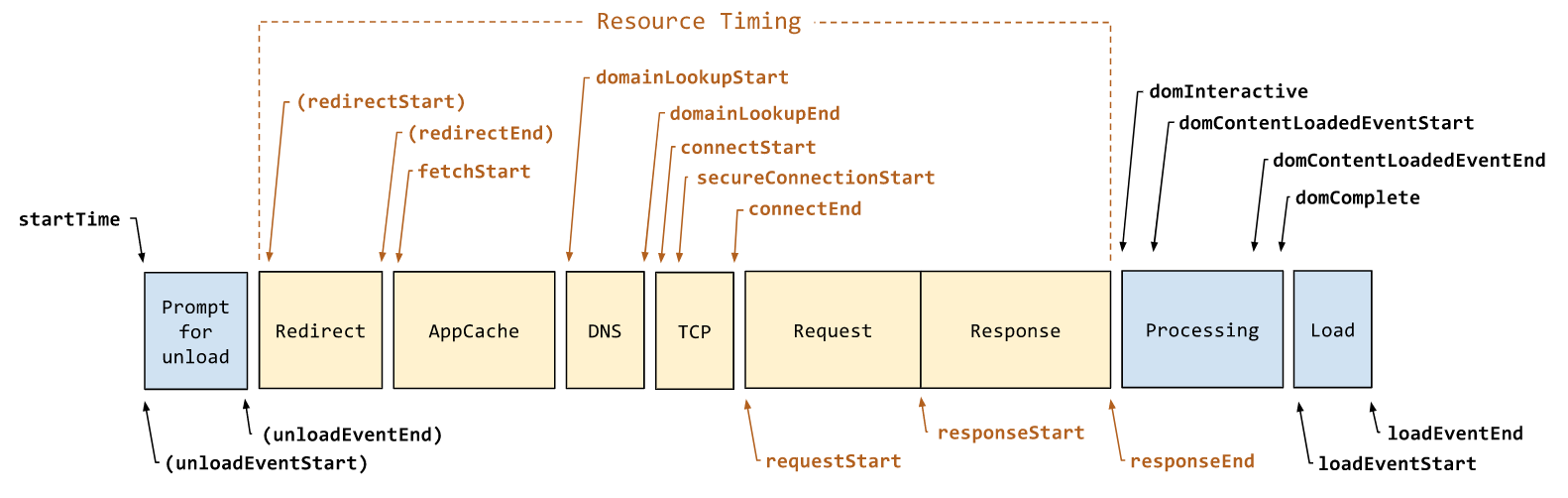

W3C第二版的性能检测参数

　　但其实在将 performance.getEntriesByType("navigation")[0] 打印出来后，就会发现它还会包含页面地址、传输的数据量、协议等字段。

1）统计的参数

　　网上有很多种统计性能参数的计算方式，大部分都差不多，我选取了其中较为常规的参数。

shin.getTimes = function () {
  //出于对浏览器兼容性的考虑，仍然引入即将淘汰的 performance.timing
  var currentTiming = _getTiming();
  var timing = currentTiming.timing;
  var api = {}; 　　　　//时间单位 ms
  if (!timing) {
    return api;
  }
  var navigationStart = currentTiming.navigationStart;
  /**
   * 页面加载总时间
   * 这几乎代表了用户等待页面可用的时间
   * loadEventEnd（加载结束）-navigationStart（导航开始）
   */
  api.loadTime = timing.loadEventEnd - navigationStart;
  /**
   * Unload事件耗时
   */
  api.unloadEventTime = timing.unloadEventEnd - timing.unloadEventStart;
  /**
   * 执行 onload 回调函数的时间
   * 是否太多不必要的操作都放到 onload 回调函数里执行了，考虑过延迟加载、按需加载的策略么？
   */
  api.loadEventTime = timing.loadEventEnd - timing.loadEventStart;
  /**
   * 首次可交互时间
   */
  api.interactiveTime = timing.domInteractive - timing.fetchStart;
  /**
   * 用户可操作时间（DOM Ready时间）
   */
  api.domReadyTime = timing.domContentLoadedEventEnd - timing.fetchStart;
  /**
   * 白屏时间
   */
  var paint = performance.getEntriesByType("paint");
  if (paint && timing.entryType && paint[0]) {
    api.firstPaint = paint[0].startTime - timing.fetchStart;
  } else {
    api.firstPaint = timing.responseEnd - timing.fetchStart;
  }
  /**
   * 解析 DOM 树结构的时间
   * 期间要加载内嵌资源
   * 反省下你的 DOM 树嵌套是不是太多了
   */
  api.parseDomTime = timing.domComplete - timing.domInteractive;
  /**
   * 请求完毕至DOM加载耗时
   */
  api.initDomTreeTime = timing.domInteractive - timing.responseEnd;
  /**
   * 准备新页面耗时
   */
  api.readyStart = timing.fetchStart - navigationStart;
  /**
   * 重定向次数（新）
   */
  api.redirectCount = timing.redirectCount || 0;
  /**
   * 传输内容压缩百分比（新）
   */
  api.compression = (1 - timing.encodedBodySize / timing.decodedBodySize) * 100 || 0;
  /**
   * 重定向的时间
   * 拒绝重定向！比如，http://example.com/ 就不该写成 http://example.com
   */
  api.redirectTime = timing.redirectEnd - timing.redirectStart;
  /**
   * DNS缓存耗时
   */
  api.appcacheTime = timing.domainLookupStart - timing.fetchStart;
  /**
   * DNS查询耗时
   * DNS 预加载做了么？页面内是不是使用了太多不同的域名导致域名查询的时间太长？
   * 可使用 HTML5 Prefetch 预查询 DNS
   */
  api.lookupDomainTime = timing.domainLookupEnd - timing.domainLookupStart;
  /**
   * SSL连接耗时
   */
  var sslTime = timing.secureConnectionStart;
  api.connectSslTime = sslTime > 0 ? timing.connectEnd - sslTime : 0;
  /**
   * TCP连接耗时
   */
  api.connectTime = timing.connectEnd - timing.connectStart;
  /**
   * 内容加载完成的时间
   * 页面内容经过 gzip 压缩了么，静态资源 css/js 等压缩了么？
   */
  api.requestTime = timing.responseEnd - timing.requestStart;
  /**
   * 请求文档
   * 开始请求文档到开始接收文档
   */
  api.requestDocumentTime = timing.responseStart - timing.requestStart;
  /**
   * 接收文档（内容传输耗时）
   * 开始接收文档到文档接收完成
   */
  api.responseDocumentTime = timing.responseEnd - timing.responseStart;
  /**
   * 读取页面第一个字节的时间
   * 这可以理解为用户拿到你的资源占用的时间，加异地机房了么，加CDN 处理了么？加带宽了么？加 CPU 运算速度了么？
   * TTFB 即 Time To First Byte 的意思
   * 维基百科：https://en.wikipedia.org/wiki/Time_To_First_Byte
   */
  api.TTFB = timing.responseStart - timing.fetchStart;
  //全部取整
  for (var key in api) {
    api[key] = _rounded(api[key]);
  }
  /**
   * 浏览器读取到的性能参数，用于排查
   */
  api.timing = timing;
  return api;
};

　　所有的性能参数最终都要被取整，以毫秒作单位。兼容的 timing 对象也会被整个传递到后台，便于分析性能参数是怎么计算出来的。

　　compression（传输内容压缩百分比）是一个新的参数。白屏时间的计算有两种：

　　第一种是调用 performance.getEntriesByType("paint") 方法，再减去 fetchStart；第二种是用 responseEnd 来与 fetchStart 相减。

　　loadTime（页面加载总时间）有可能为0，就是当页面资源还没加载完，触发 load 事件前将页面关闭。

　　如果这种很多，那就很有可能页面被阻塞在某个位置，可能是接收时间过长、可能是DOM解析过长等。

　　当这个页面加载时间超过了用户的心理承受范围时，就需要抽出时间来做各个方面的页面优化了。

2）首屏时间

　　首屏时间很难计算，一般有几种计算方式。

　　第一种是算出首屏页面中所有图片都加载完后的时间，这种方法难以覆盖所有场景，并且计算结果并不准。

/**
 * 计算首屏时间
 * 记录首屏图片的载入时间
 * 用户在没有滚动时候看到的内容渲染完成并且可以交互的时间
 */
doc.addEventListener(
  "DOMContentLoaded",
  function () {
    var isFindLastImg = false,
      allFirsrImgsLoaded = false,
      firstScreenImgs = [];
    //用一个定时器差值页面中的图像元素
    var interval = setInterval(function () {
      //如果自定义了 firstScreen 的值，就销毁定时器
      if (shin.firstScreen) {
        clearInterval(interval);
        return;
      }
      if (isFindLastImg) {
        allFirsrImgsLoaded = firstScreenImgs.every(function (img) {
          return img.complete;
        });
        //当所有的首屏图像都载入后，关闭定时器并记录首屏时间
        if (allFirsrImgsLoaded) {
          shin.firstScreen = _calcCurrentTime();
          clearInterval(interval);
        }
        return;
      }
      var imgs = doc.querySelectorAll("img");
      imgs = [].slice.call(imgs); //转换成数组
      //遍历页面中的图像
      imgs.forEach(function (img) {
        if (isFindLastImg) return;
        //当图像离顶部的距离超过屏幕宽度时，被认为找到了首屏的最后一张图
        var rect = img.getBoundingClientRect();
        if (rect.top + rect.height > firstScreenHeight) {
          isFindLastImg = true;
          return;
        }
        //若未超过，则认为图像在首屏中
        firstScreenImgs.push(img);
      });
    }, 0);
  },
  false
);

　　第二种是自定义首屏时间，也就是自己来控制何时算首屏全部加载好了，这种方法相对来说要精确很多。

shin.setFirstScreen = function() {
  this.firstScreen = _calcCurrentTime();
}
/**
 * 计算当前时间与 fetchStart 之间的差值
 */
function _calcCurrentTime() {
  return _getTiming().now;
}
/**
 * 标记时间，单位毫秒
 */
shin.now = function () {
  return performance.now();
}

　　之所以未用 Date.now() 是因为它会受系统程序执行阻塞的影响，而performance.now() 的时间是以恒定速率递增的，不受系统时间的影响（系统时间可被人为或软件调整）。

　　在页面关闭时还未获取到首屏时间，那么它就默认是 domReadyTime（用户可操作时间）。

3）上报

　　本次上报与之前不同，需要在页面关闭时上报。而在此时普通的请求可能都无法发送成功，那么就需要 navigator.sendBeacon() 的帮忙了。

　　它能将少量数据异步 POST 到后台，并且支持跨域，而少量是指多少并没有特别指明，由浏览器控制，网上查到的资料说一般在 64KB 左右。

　　在接收数据时遇到个问题，由于后台使用的是 KOA 框架，解析请求数据使用了 koa-bodyparser 库，而它默认不会接收 Content-Type: text 的数据，因此要额外配置一下，具体可参考此处。

/**
 * 在页面卸载之前，推送性能信息
 */
window.addEventListener("beforeunload", function () {
    var data = shin.getTimes();
    if (shin.param.rate > Math.random(0, 1) && shin.param.pkey) {
      navigator.sendBeacon(shin.param.psrc, _paramifyPerformance(data));
    }
  },
  false
);

　　在上报时，还限定了一个采样率，默认只会把 50% 的性能数据上报到后台，并且必须定义 pkey 参数，这其实就是一个用于区分项目的 token。

　　本来一切都是这么的顺利，但是在实际使用中发现，在 iOS 设备上调试发现不会触发 beforeunload 事件，安卓会将其触发，一番查找后，根据iOS支持的事件和社区的解答，发现得用 pagehide 事件替代。

　　以为万事大吉，但还是太年轻，在微信浏览器中的确能触发 pagehide 事件，但是在自己公司APP中，表现不尽如意，无法触发，若要监控关闭按钮，得发一次版本。

　　无奈，只能自己想了个比较迂回的方法，那就是在后台跑个定时器，每 200ms 缓存一次要搜集的性能数据，在第二次进入时，再上报到后台。

/**
 * 组装性能变量
 */
function _paramifyPerformance(obj) {
  obj.token = shin.param.token;
  obj.pkey = shin.param.pkey;
  obj.identity = getIdentity();
  obj.referer = location.href; //来源地址
  // 若未定义或未计算到，则默认为用户可操作时间
  obj.firstScreen = shin.firstScreen || obj.domReadyTime;
  return JSON.stringify(obj);
}

/**
 * 均匀获得两个数字之间的随机数
 */
function _randomNum(max, min) {
  return Math.floor(Math.random() * (max - min + 1) + min);
}
/**
 * iOS 设备不支持 beforeunload 事件，需要使用 pagehide 事件
 * 在页面卸载之前，推送性能信息
 */
var isIOS = !!navigator.userAgent.match(/\(i[^;]+;( U;)? CPU.+Mac OS X/);
var eventName = isIOS ? "pagehide" : "beforeunload";
window.addEventListener(
  eventName,
  function () {
    sendBeacon();
  },
  false
);

var SHIN_PERFORMANCE_DATA = "shin_performance_data";
var heartbeat; //心跳定时器
/**
 * 发送数据
 */
function sendBeacon(existData) {
  // 如果传了数据就使用该数据，否则读取性能参数，并格式化为字符串
  var data = existData || _paramifyPerformance(shin.getTimes());
  var rate = _randomNum(10, 1); // 选取1~10之间的整数
  if (shin.param.rate >= rate && shin.param.pkey) {
    navigator.sendBeacon(shin.param.psrc, data);
  }
  clearTimeout(heartbeat);
  localStorage.removeItem(SHIN_PERFORMANCE_DATA); //移除性能缓存
}
/**
 * 发送已存在的性能数据
 */
function sendExistData() {
  var exist = localStorage.getItem(SHIN_PERFORMANCE_DATA);
  if (!exist) return;
  setTimeout(function () {
    sendBeacon(exist);
  }, 0);
}
sendExistData();
/**
 * 一个心跳回调函数，缓存性能参数
 * 适用于不能触发 pagehide 和 beforeunload 事件的浏览器
 */
function intervalHeartbeat() {
  localStorage.setItem(
    SHIN_PERFORMANCE_DATA,
    _paramifyPerformance(shin.getTimes())
  );
}
heartbeat = setInterval(intervalHeartbeat, 200);

二、存储

1）性能数据日志

　　性能数据会被存储到 web_performance 表中，同样在接收时会通过队列来异步新增。

CREATE TABLE `web_performance` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT,
  `load` int(11) NOT NULL DEFAULT '0' COMMENT '页面加载总时间',
  `ready` int(11) NOT NULL DEFAULT '0' COMMENT '用户可操作时间',
  `paint` int(11) NOT NULL DEFAULT '0' COMMENT '白屏时间',
  `screen` int(11) NOT NULL DEFAULT '0' COMMENT '首屏时间',
  `measure` varchar(1000) COLLATE utf8mb4_bin NOT NULL COMMENT '其它测量参数，用JSON格式保存',
  `ctime` timestamp NULL DEFAULT CURRENT_TIMESTAMP,
  `day` int(11) NOT NULL COMMENT '格式化的天（冗余字段），用于排序，20210322',
  `hour` tinyint(2) NOT NULL COMMENT '格式化的小时（冗余字段），用于分组，11',
  `minute` tinyint(2) DEFAULT NULL COMMENT '格式化的分钟（冗余字段），用于分组，20',
  `identity` varchar(20) COLLATE utf8mb4_bin NOT NULL COMMENT '身份',
  `project` varchar(20) COLLATE utf8mb4_bin NOT NULL COMMENT '项目关键字，关联 web_performance_project 表中的key',
  `ua` varchar(600) COLLATE utf8mb4_bin NOT NULL COMMENT '代理信息',
  `referer` varchar(200) COLLATE utf8mb4_bin DEFAULT NULL COMMENT '来源地址',
  `timing` text COLLATE utf8mb4_bin COMMENT '浏览器读取到的性能参数，用于排查',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_bin COMMENT='性能监控';

　　表中的 project 字段会关联 web_performance_project 表中的key。

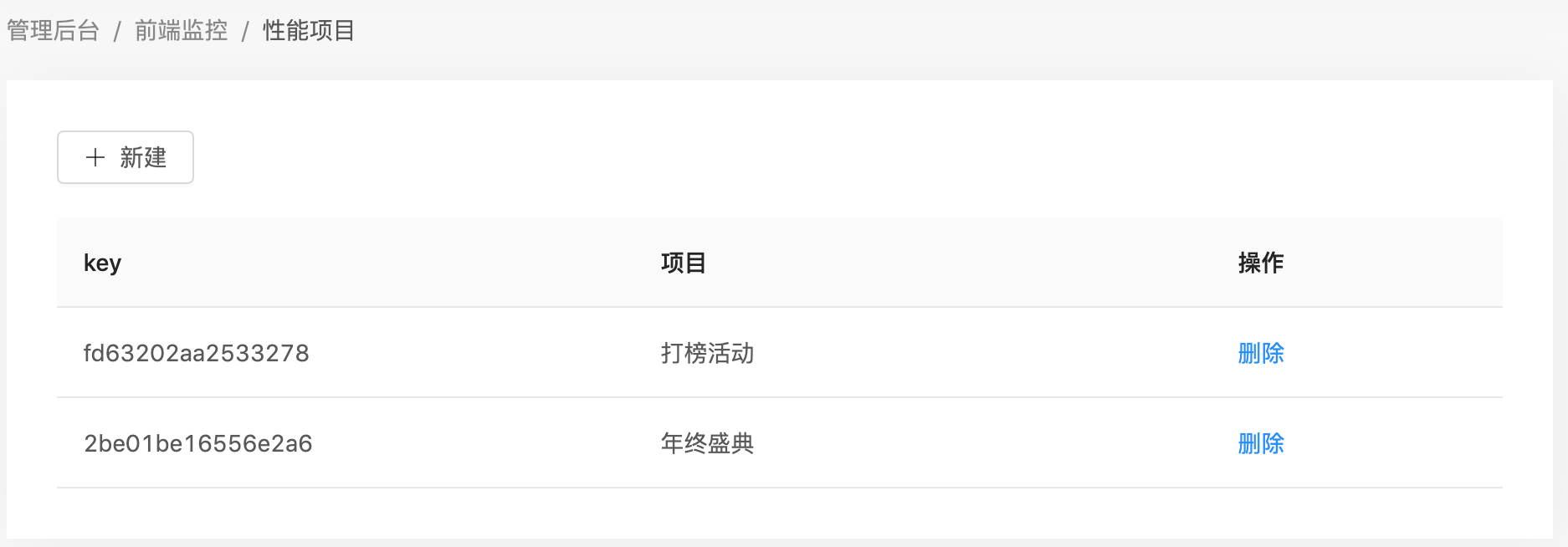

2）性能项目

　　性能项目就是要监控的页面，与之前不同，性能的监控粒度会更细，因此需要有个后台专门管理这类数据。

CREATE TABLE `web_performance_project` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `key` varchar(20) COLLATE utf8mb4_bin NOT NULL COMMENT '唯一值',
  `name` varchar(45) COLLATE utf8mb4_bin NOT NULL COMMENT '项目名称',
  `ctime` timestamp NULL DEFAULT CURRENT_TIMESTAMP,
  `status` tinyint(1) NOT NULL DEFAULT '1' COMMENT '1：正常  0：删除',
  PRIMARY KEY (`id`),
  UNIQUE KEY `name_UNIQUE` (`name`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_bin COMMENT='性能监控项目';

　　目前做的也比较简单，通过名称得到 16位MD5 字符串。

三、分析

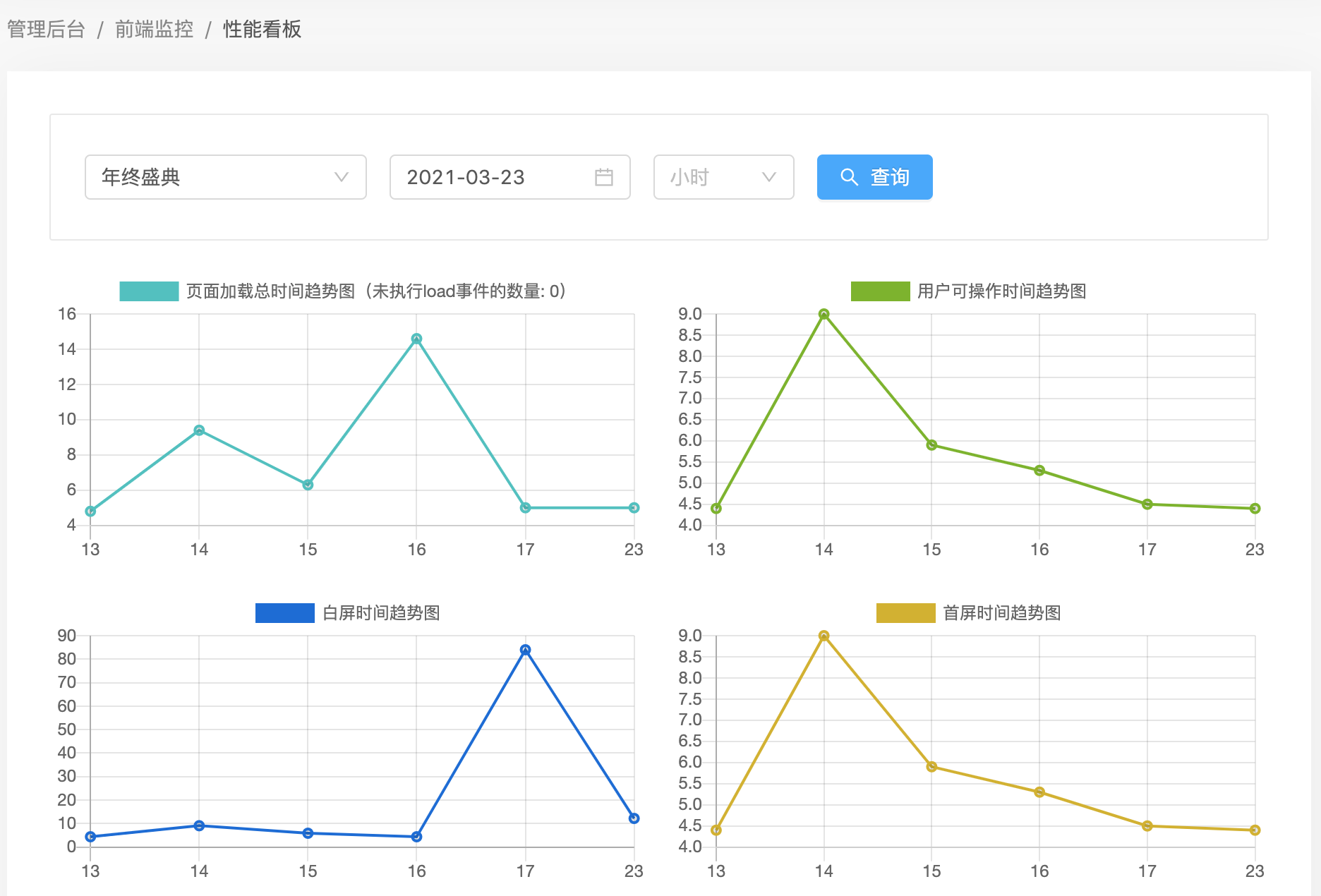

1）性能看板

　　在性能看板中，会有四张折线图，当要统计一天的数据时，横坐标为小时（0~23），纵坐标为在这个小时内正序后处于 95% 位置的日志，也就是 95% 的用户打开页面的时间。

　　这种写法也叫 TP95，TP 是 Top Percentile 的缩写，不用性能平均数是因为那么做不科学。

　　过滤条件还可以选择具体的小时，此时横坐标为分钟，纵坐标为在这个分钟内正序后处于 95% 位置的日志。

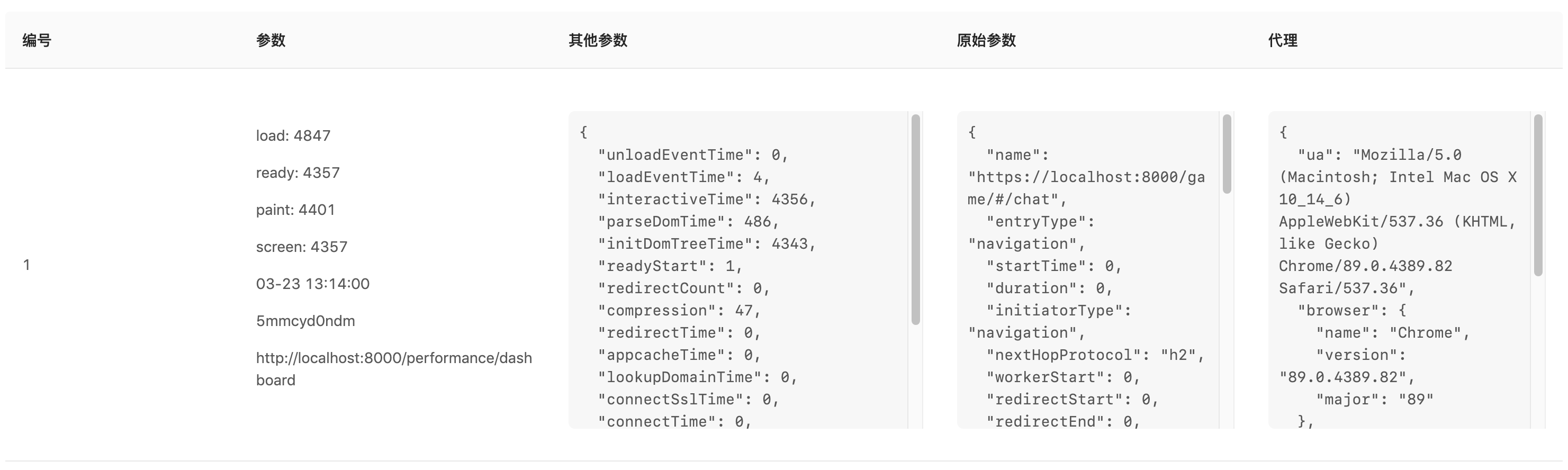

　　点击图表的 label 部分，可以在后面列表中显示日志细节，其中原始参数就是从浏览器中得到的计算前的性能数据。

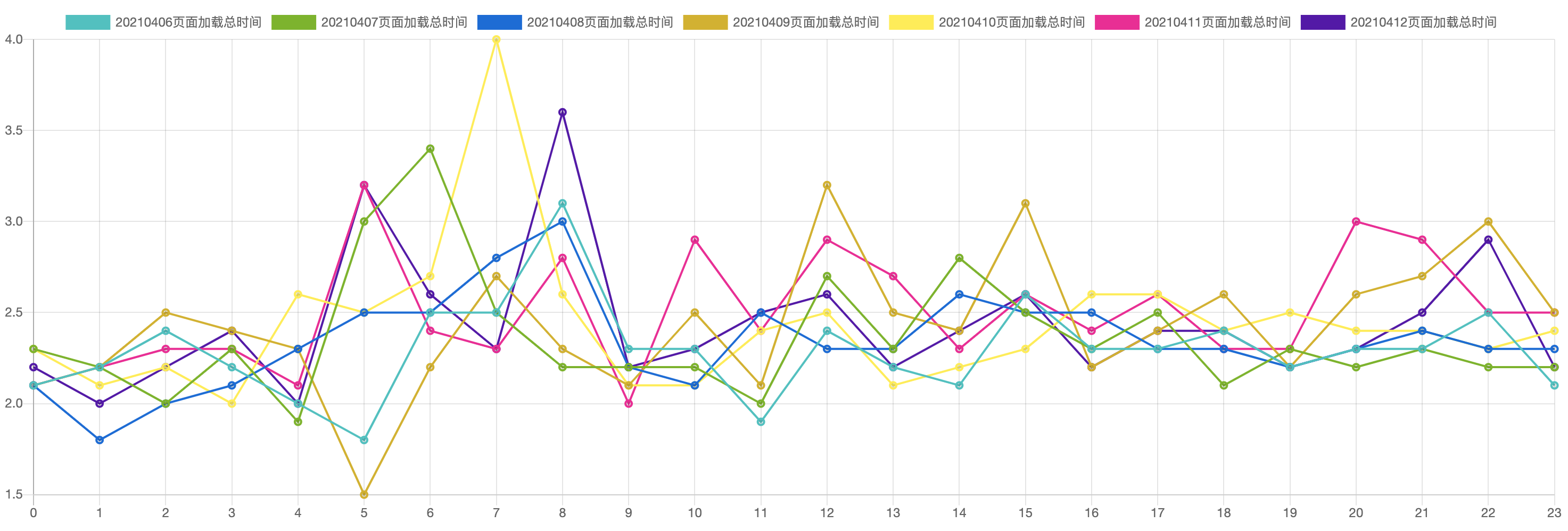

　　后面又增加了对比功能，就是将几天的数据放在一起对比，可更加直观的展示趋势。

2）定时任务

　　在每天的凌晨 3点30 分，统计昨天的日志信息。可以就到第三方检测机构的信息。

　　本来是计划 web_performance_statis 表中每天只有一条记录，所有性能项目的统计信息都塞到 statis 字段中，并且会包含各个对应的日志。

　　但奈何数据量实在太大，超出了 MySQL 中 TEXT 类型的范围，没办法塞进去，后面就只存储 id 并且一个项目每天各一条记录。

　　数据结构如下，其中 loadZero 是指未执行load事件的数量。

{
  hour: {
    x: [11, 14],
    load: ["158", "162"],
    ready: ["157", "162"],
    paint: ["158", "162"],
    screen: ["157", "162"],
    loadZero: 1
  },
  minute: {
    11: {
      x: [11, 18, 30],
      load: ["157", "159", "160"],
      ready: ["156", "159", "160"],
      paint: ["157", "159", "160"],
      screen: ["156", "159", "160"],
      loadZero: 1
    },
    14: {
      x: [9, 16, 17, 18],
      load: ["161", "163", "164", "165"],
      ready: ["161", "163", "164", "165"],
      paint: ["161", "163", "164", "165"],
      screen: ["161", "163", "164", "165"],
      loadZero: 0
    }
  }
}

　　还有个定时任务会在每天的凌晨 4点30 分执行，将四周前的 web_performance_statis 和 web_performance 两张表中的数据清除。
