前言

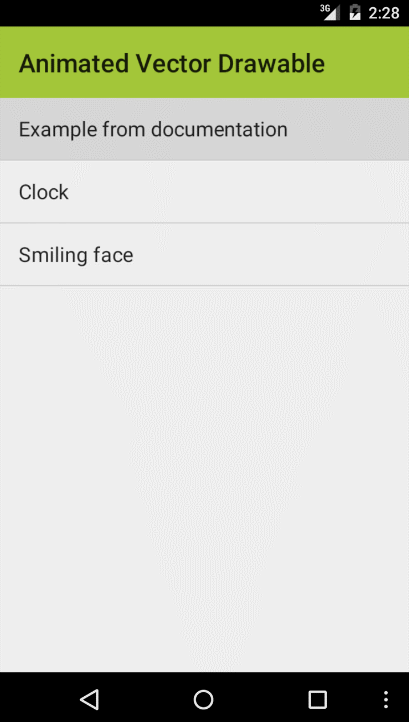

几句代码，几个配置文件即可实现以上效果，流畅的体验，无缝的动画，赞~！

VectorDrawable

在Android 5.0(API级别21)或以上的系统中，则可以定义矢量drawables，它可以在不失清晰度的情况下进行缩放。你仅仅需要需要一个矢量图片的资源文件，而需要为每个屏幕密度设置一个资源文件。要创建一个矢量图片，你需要定义形状元素的细节在<vector>XML文件中。

建议大家下载以上例子，我根据这个例子进行讲解。

我们先看看笑脸的vector文件：

矢量图像在Android中被表示为VectorDrawable对象。首先看到这个pathData肯定会很疑惑，更多有关pathData语法的信息，请参阅SVG Path 的文档参考。学好了PathData的语法，什么都能绘制的出来~！我在github上面就看到一哥们画了一个地雷有图有真相哦。看上去虽然很复杂，但是越复杂的东西，却往往是越灵活的东西

好了，我相信大家通过代码和文档已经简单的解了vector标签。接下来我们来看看如何给它添加动画吧。

AnimatedVectorDrawable

AnimatedVectorDrawable类可以去创建一个矢量资源的动画。

你通常在三个XML文件中定义矢量资源的动画载体：

<vector>元素的矢量资源，在res/drawable/(文件夹)

<animated-vector>元素的矢量资源动画，在res/drawable/(文件夹)

< objectAnimator>元素的一个或多个对象动画器，在res/anim/(文件夹)

矢量资源动画能创建<group>和<path>元素属性的动画。<group>元素定义了一组路径或子组，并且<path>元素定义了要被绘制的路径。

当你想要创建动画时去定义矢量资源，使用Android:name属性分配一个唯一的名字给组和路径，这样你可以从你的动画定义中查询到它们。

接下来我就以旋转的小三角为例：

看之前我们要思考一个问题，它是如何做到在边旋转的过程中变化形状的。

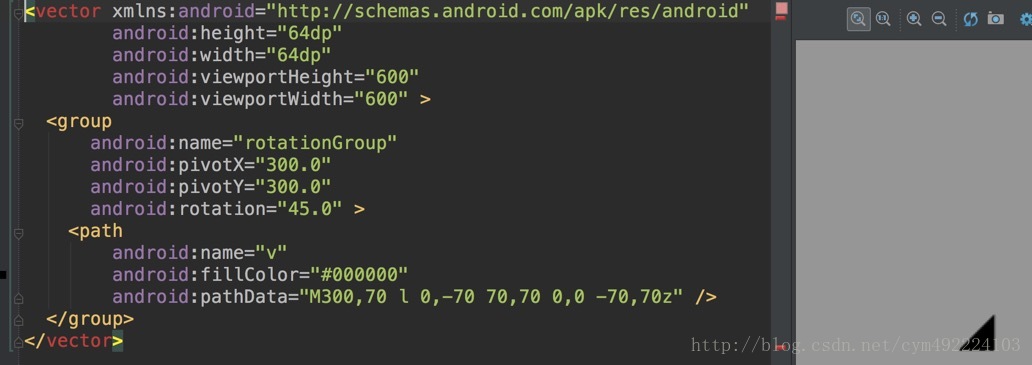

首先我们先看一下小三角的vector文件：

然后在看一下 animated-vector文件：

[html] view plain copy print ?

<animated-vector xmlns:android="http://schemas.android.com/apk/res/android"
android:drawable="@drawable/vectordrawable" >
<target
android:name="rotationGroup"
android:animation="@anim/rotation" />
<target
android:name="v"
android:animation="@anim/path_morph" />
</animated-vector>

从上面代码我们可以看出配置了两个动画，一个是旋转动画一个是变化形状的动画。
旋转动画：

[html] view plain copy print ?

<objectAnimator
xmlns:android="http://schemas.android.com/apk/res/android"
android:duration="6000"
android:propertyName="rotation"
android:valueFrom="0"
android:valueTo="360"/>

变化形状动画：

[html] view plain copy print ?

<objectAnimator
xmlns:android="http://schemas.android.com/apk/res/android"
android:duration="3000"
android:propertyName="pathData"
android:valueFrom="M300,70 l 0,-70 70,70 0,0 -70,70z"
android:valueTo="M300,70 l 0,-70 70,0 0,140 -70,0 z"
android:valueType="pathType"/>

最后我们再来看下它是如何配置到layout里面的：

[html] view plain copy print ?

<LinearLayout
xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:id="@+id/container"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="center"
android:paddingBottom="@dimen/activity_vertical_margin"
android:paddingLeft="@dimen/activity_horizontal_margin"
android:paddingRight="@dimen/activity_horizontal_margin"
android:paddingTop="@dimen/activity_vertical_margin"
android:gravity="center_horizontal"
android:orientation="vertical"
tools:context=".ExampleActivity">
<TextView
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_margin="@dimen/margin"
android:text="@string/example_from_documentation"
android:drawableBottom="@drawable/avd"/>
<TextView
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_margin="@dimen/margin"
android:text="@string/rotation_only"
android:drawableBottom="@drawable/avd_rotation_only"/>
<TextView
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_margin="@dimen/margin"
android:text="@string/path_morph_only"
android:drawableBottom="@drawable/avd_path_morph_only"/>
</LinearLayout>

3个TextView，我们只需要关注第一个TextView即可，因为其他都是一样的配置。
配置了一个avb也就是上面贴的 animated-vector文件。

最后看一下Activity的启动动画代码：

[java] view plain copy print ?

TextView textView = (TextView) view;
for (final Drawable drawable : textView.getCompoundDrawables()) {
if (drawable instanceof Animatable) {
((Animatable) drawable).start();
}
}

找到这个view 拿到他们Drawables对象start即可，容易吧，赶紧去试试吧~！
