Ubuntu 20.04 安装配置 及 ZYNQMP开发环境搭建

---

---

一、磁盘文件选单个文件

磁盘文件选单个文件，否则文件数量比较多，不利于分发和管理，也不利于后期磁盘扩容，踩坑过：后期磁盘扩容 虚拟机拆成多份文件扩容很麻烦很麻烦！所以我这里设置大一点，反正是虚拟机用多少存储内存，物理机内存才耗多少，视情况而定。

二、安装界面显示不全

解决方案：

alt+鼠标左键      或者    win+鼠标左键拖动

三、安装类型

直接点击“现在安装”，自动分区为 / 和 /boot/efi

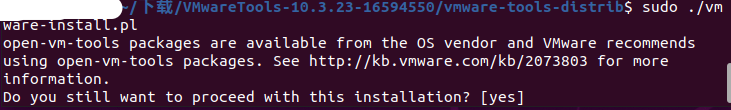

四、VMware-tools安装失败

解决办法：

sudo apt-get install open-vm-tools-desktop

使用 open-vm-tools 的共享文件夹
Ubuntu18.04 使用open-vm-tools 替代vmware-tools

五、更换软件源

五、安装开发环境

sudo apt install make gcc vim net-tools

六、开机自动挂载硬盘

ubuntu20.04 开机自动磁盘挂载 /etc/fstab

七、Xilinx Vitis安装

1. 安装缺少的库

sudo apt-get install libtinfo5 libncurses5

2. 运行安装程序

sudo ./xsetup

3. 问题及解决

(1) libstdc++.so.6: file too short

Xilinx_Unified_2020.2_1118_1232/lib/lnx64.o/Ubuntu/libstdc++.so.6: file too short
Failed to load module: /usr/lib/x86_64-linux-gnu/gio/modules/libgiolibproxy.so

原因： 安装包在windows下共享文件夹中解压的，可能导致共享库出现问题
解决： 使用linux中共享库替换

查找 libstdc++.so.6 位置

grep -r "libstdc++.so.6" /usr/lib/

复制 libstdc++.so.6 到 Vitis 安装目录

sudo cp /usr/lib/x86_64-linux-gnu/libstdc++.so.6 ./lib/lnx64.o/Ubuntu/

(2) 卡在 “Generating installed device list”

原因： 缺少 libncurses5 或 libtinfo.so.5 库
解决：

sudo apt-get install libtinfo5
sudo apt install libncurses5

再重新开始安装一次

4. 使用 Vivado 和 Vitis

source /tools/Xilinx/Vivado/2020.2/settings64.sh
vivado

source /tools/Xilinx/Vitis/2020.2/settings64.sh
vitis

5. Vivado改变工作目录

一般情况下Vivado的目录为C:/Users/xxx/AppData/Roaming/Xilinx/Vivado，可以通过TCL命令将其改变为当前工程的目录：
查看当前工作目录

pwd

设置当前路径为工作目录

cd [get_property directory [current_project]]

八、Xilinx Petalinux安装

参考：ubuntu-20.04.1安装petalinux-2021.2，一次成功(´▽`)ﾉ

1. 安装所需库

sudo apt-get install iproute2 gawk python3 python build-essential gcc git make net-tools libncurses5-dev tftp-hpa tftpd-hpa zlib1g-dev libssl-dev flex bison libselinux1 gnupg wget git-core diffstat chrpath socat xterm autoconf libtool tar unzip texinfo zlib1g-dev gcc-multilib automake zlib1g:i386 screen pax gzip cpio python3-pip python3-pexpect xz-utils debianutils iputils-ping python3-git python3-jinja2 libegl1-mesa libsdl1.2-dev pylint3

2. 创建安装目录

修改指定目录所有者

sudo chown xxx:xxx /tools

创建安装目录

mkdir -p /tools/Petalinux/2020.2.2

3. 安装petalinux到指定目录

注意：不能加 sudo

./petalinux-v2020.2.2-final-installer.run --dir /tools/Petalinux/2020.2.2

4. 创建petalinux启动脚本

创建 petalinux.sh 文件，写入

#!/bin/bash
source /tools/Petalinux/2020.2.2/settings.sh

5. 问题及解决

（1） bash问题

WARNING: /bin/sh is not bash!

解决：

sudo dpkg-reconfigure dash

选择 否

（2） tftp问题

WARNING: No tftp server found

解决：Ubuntu 环境搭建系列–ubuntu20.04 tftp服务搭建

（3） 缺 libtinfo5 库

报错：

error loading hsi package: couldn't load file "libxv_commontasks.so": libtinfo.so.5: cannot open shared object file: No such file or directory

解决：

 sudo apt install libtinfo5

6. 设置使用local sstate，加速工程编译

Petalinux：Yocto Settings设置使用local sstate，加速工程编译

VIVADO开发笔记：在PetaLinux中配置本地高速缓存sstate-cache以加速工程编译

报错：ERROR: qemu-xilinx-native-v5.1.0-xilinx-v2020.2+gitAUTOINC+7e3e3ae09a-r0 do_fetch
Unable to build PetaLinux 2020.2 with BB_NO_NETWORK
原因：Linux内核版本不匹配
查看目录：sstate_aarch64_2020.2.2-k26/aarch64/universal-4.8 ，说明该sstate_aarch64支持内核版本为4.8，使用其他版本可能会出现异常。
解决：

1. 更换Linux 系统版本，适配 sstate_aarch64 支持的内核版本。
2. 先不设置 local sstate ，直接编译。将项目目录下生成的 build/sstate-cache/ubuntu-20.04 目录复制到下载的sstate_aarch64目录中。再进行 local sstate 配置。
