嗨，大家好，我是林新发。

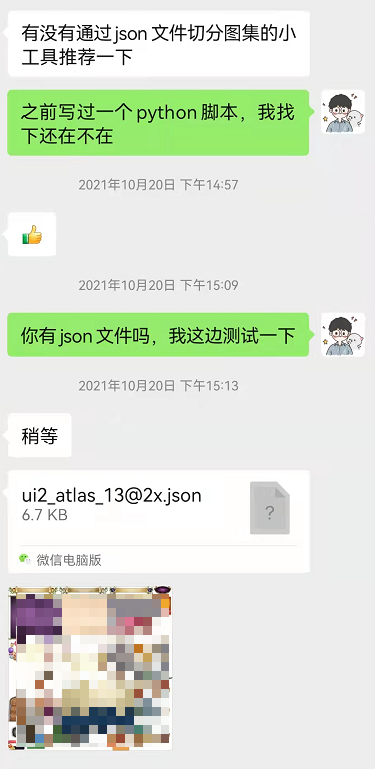

之前有同事找我问我能不能通过json逆向切分图集，我之前写过一个python脚本，但是没有存起来，
直到最近又有同事找我，给我发了json和png图集，
我决定写篇文章讲一下，也方便下次又有同事问我的时候直接丢出这篇文章~
首先，本文的python代码是针对TexturePacker工具Phaser 3框架生成出来的图集进行逆向切分，不过只要你懂了原理，其他格式的配置都可以一通百通。

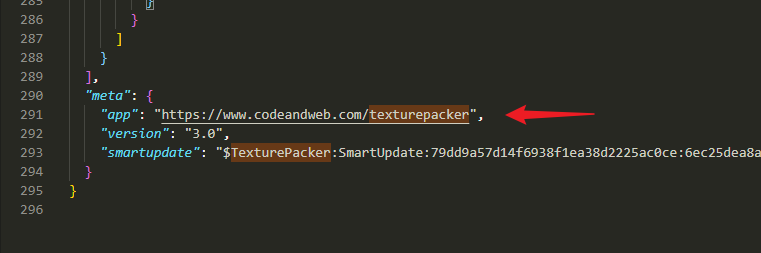

如何知道图集是使用TexturePacker工具制作的呢？我们可以打开图集同名的配置文件，如果能看到texturepacker的字样，就说明是使用TexturePacker工具生成的，例：

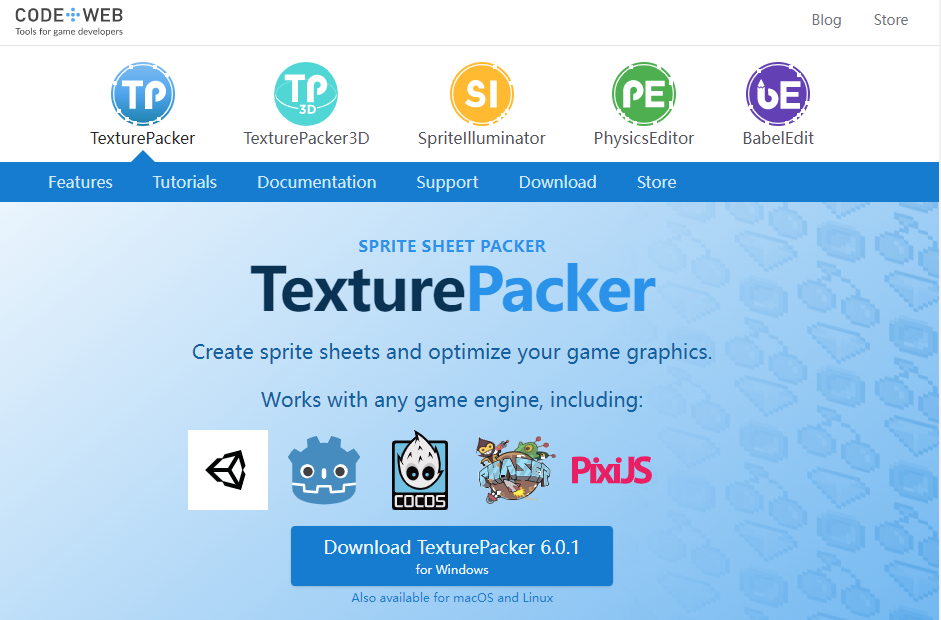

TexturePacker官网地址：https://www.codeandweb.com/texturepacker

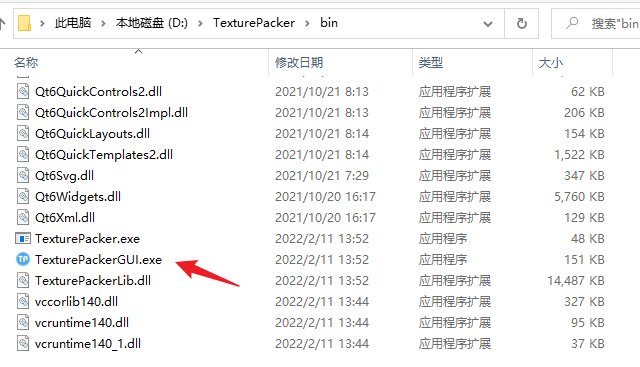

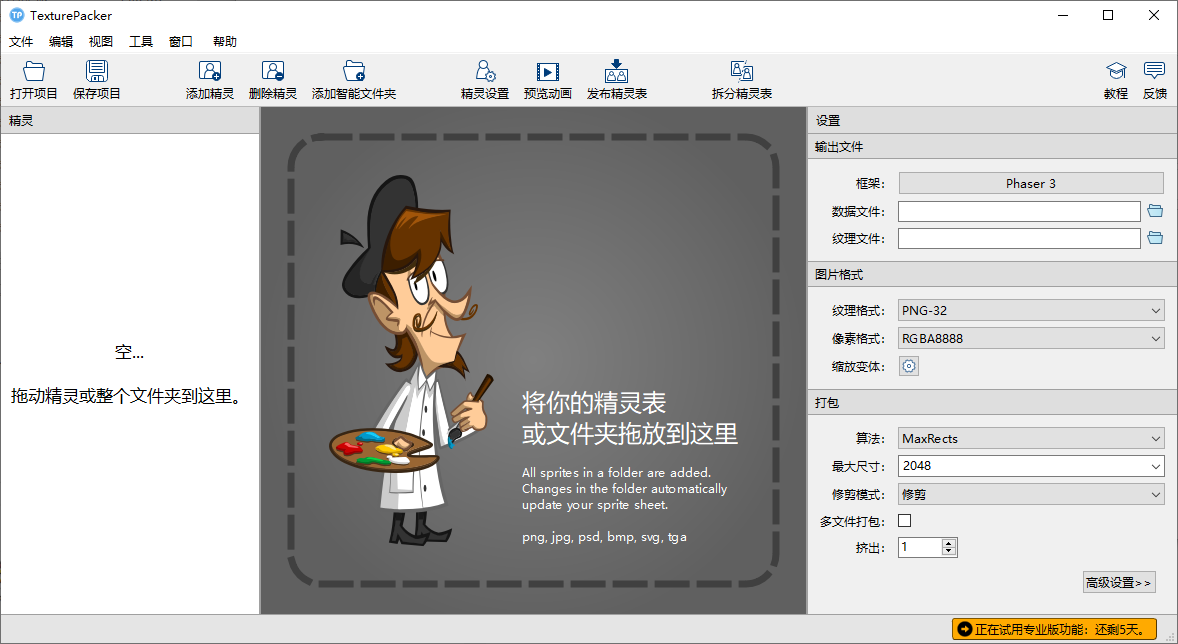

下载下来后，我们进入bin目录，可以看到TexturePackerGUI.exe，双击即可打开，
如下
为了演示，我先使用搞一些散图，然后使用TexturePacker打个图集出来。
以下是我随便搜的一些精灵小图，

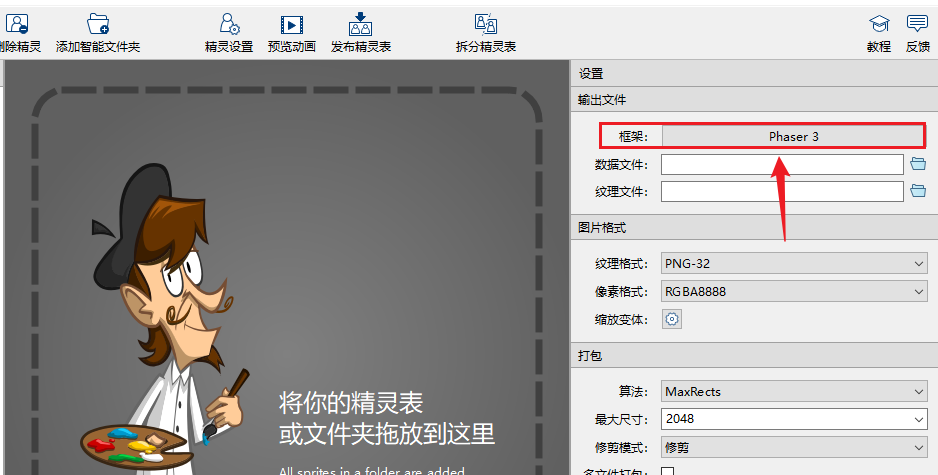

首先点击界面右侧的 框架，根据需求选择一个框架，

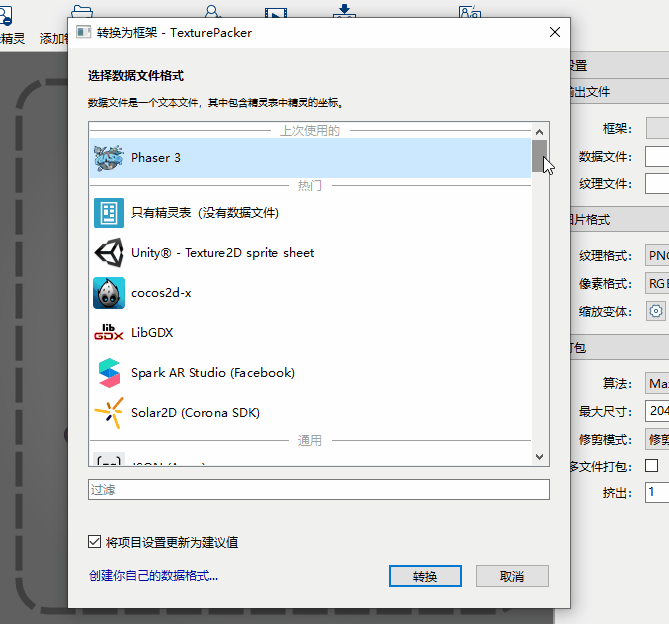

它支持非常多的框架，如下
我选择的是通用的Phaser 3，如下，（因为我那两个同事发给我的图集格式都是用的这个-_-，那我就用这个来做演示吧）

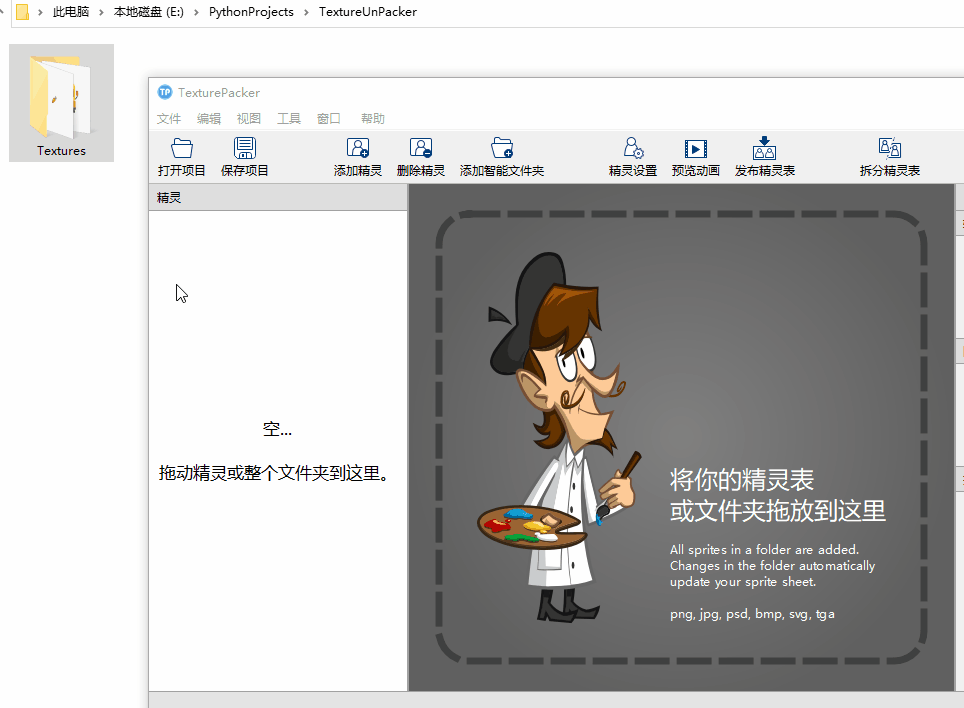

接着，我们把小图的整个文件夹拖到界面左侧中，它自动帮我们执行了图集排版，如下，

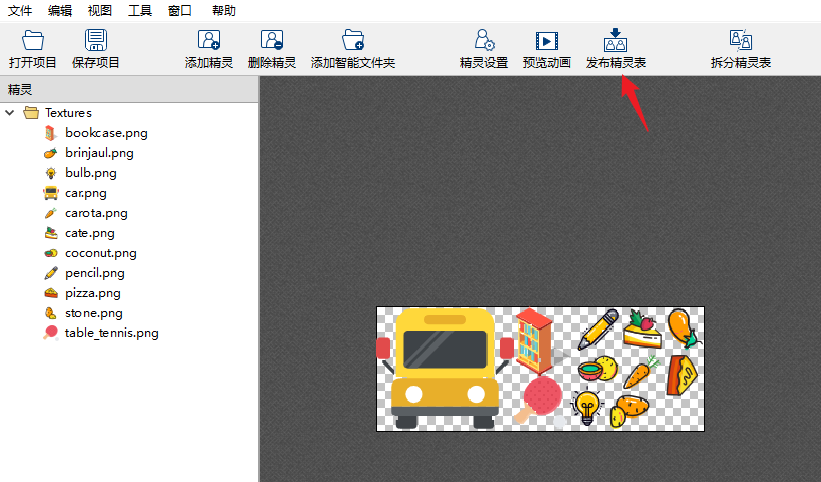

接着，我们点击发布精灵表，
填写保存路径，即可生成图集png和一个json配置文件，如下
其中test.atlas.json配置表内容如下：
{
"textures": [
{
"image": "test_atlas.png",
"format": "RGBA8888",
"size": {
"w": 309,
"h": 118
},
"scale": 1,
"frames": [
{
"filename": "car.png",
"rotated": false,
"trimmed": true,
"sourceSize": {
"w": 128,
"h": 128
},
"spriteSourceSize": {
"x": 0,
"y": 6,
"w": 128,
"h": 116
},
"frame": {
"x": 1,
"y": 1,
"w": 128,
"h": 116
},
"anchor": {
"x": 0.5,
"y": 0.5
}
},
{
"filename": "bookcase.png",
"rotated": false,
"trimmed": true,
"sourceSize": {
"w": 64,
"h": 64
},
"spriteSourceSize": {
"x": 8,
"y": 0,
"w": 55,
"h": 64
},
"frame": {
"x": 131,
"y": 1,
"w": 55,
"h": 64
},
"anchor": {
"x": 0.5,
"y": 0.5
}
},
{
"filename": "table_tennis.png",
"rotated": false,
"trimmed": false,
"sourceSize": {
"w": 48,
"h": 48
},
"spriteSourceSize": {
"x": 0,
"y": 0,
"w": 48,
"h": 48
},
"frame": {
"x": 131,
"y": 67,
"w": 48,
"h": 48
},
"anchor": {
"x": 0.5,
"y": 0.5
}
},
{
"filename": "pencil.png",
"rotated": false,
"trimmed": true,
"sourceSize": {
"w": 48,
"h": 48
},
"spriteSourceSize": {
"x": 3,
"y": 3,
"w": 42,
"h": 42
},
"frame": {
"x": 188,
"y": 1,
"w": 42,
"h": 42
},
"anchor": {
"x": 0.5,
"y": 0.5
}
},
{
"filename": "cate.png",
"rotated": false,
"trimmed": true,
"sourceSize": {
"w": 48,
"h": 48
},
"spriteSourceSize": {
"x": 5,
"y": 3,
"w": 39,
"h": 41
},
"frame": {
"x": 232,
"y": 1,
"w": 39,
"h": 41
},
"anchor": {
"x": 0.5,
"y": 0.5
}
},
{
"filename": "stone.png",
"rotated": false,
"trimmed": true,
"sourceSize": {
"w": 48,
"h": 48
},
"spriteSourceSize": {
"x": 6,
"y": 4,
"w": 35,
"h": 40
},
"frame": {
"x": 273,
"y": 1,
"w": 35,
"h": 40
},
"anchor": {
"x": 0.5,
"y": 0.5
}
},
{
"filename": "brinjaul.png",
"rotated": false,
"trimmed": true,
"sourceSize": {
"w": 48,
"h": 48
},
"spriteSourceSize": {
"x": 2,
"y": 6,
"w": 42,
"h": 36
},
"frame": {
"x": 188,
"y": 45,
"w": 42,
"h": 36
},
"anchor": {
"x": 0.5,
"y": 0.5
}
},
{
"filename": "carota.png",
"rotated": false,
"trimmed": true,
"sourceSize": {
"w": 48,
"h": 48
},
"spriteSourceSize": {
"x": 5,
"y": 6,
"w": 38,
"h": 36
},
"frame": {
"x": 232,
"y": 44,
"w": 38,
"h": 36
},
"anchor": {
"x": 0.5,
"y": 0.5
}
},
{
"filename": "bulb.png",
"rotated": false,
"trimmed": true,
"sourceSize": {
"w": 48,
"h": 48
},
"spriteSourceSize": {
"x": 6,
"y": 4,
"w": 36,
"h": 40
},
"frame": {
"x": 272,
"y": 44,
"w": 36,
"h": 40
},
"anchor": {
"x": 0.5,
"y": 0.5
}
},
{
"filename": "pizza.png",
"rotated": false,
"trimmed": true,
"sourceSize": {
"w": 48,
"h": 48
},
"spriteSourceSize": {
"x": 4,
"y": 6,
"w": 41,
"h": 34
},
"frame": {
"x": 181,
"y": 83,
"w": 41,
"h": 34
},
"anchor": {
"x": 0.5,
"y": 0.5
}
},
{
"filename": "coconut.png",
"rotated": false,
"trimmed": true,
"sourceSize": {
"w": 48,
"h": 48
},
"spriteSourceSize": {
"x": 3,
"y": 10,
"w": 42,
"h": 27
},
"frame": {
"x": 224,
"y": 83,
"w": 42,
"h": 27
},
"anchor": {
"x": 0.5,
"y": 0.5
}
}
]
}
],
"meta": {
"app": "https://www.codeandweb.com/texturepacker",
"version": "3.0",
"smartupdate": "$TexturePacker:SmartUpdate:79dd9a57d14f6938f1ea38d2225ac0ce:6ec25dea8a4c4491ba119c28bbdefaf3:2a084c904c80f72428569743fdf0f51d$"
}
}

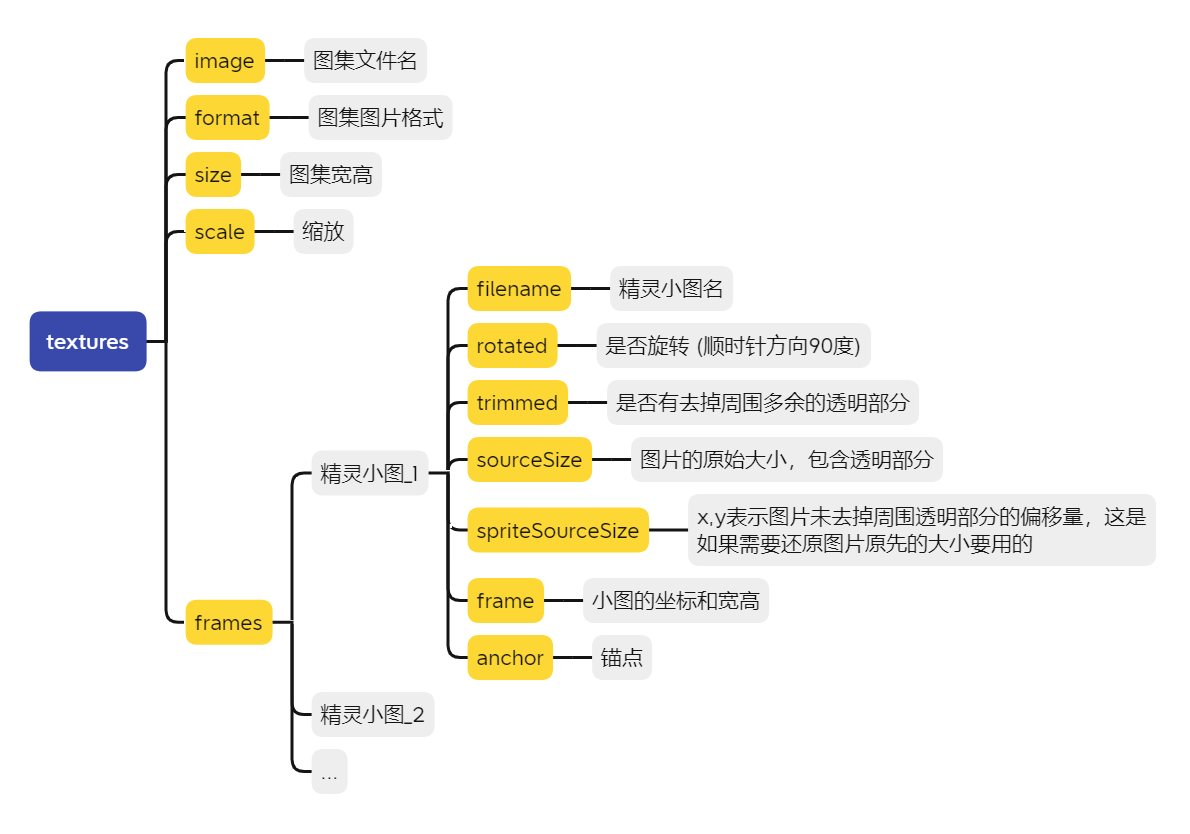

我们分析一下json配置的结构，画个图方便一目了然，
(注意：这个json结构仅针对Phaser 3这个框架，其他框架的格式需要自行分析)
知道了json的结构，以及每个字段的含义，我们就可以开始逆向了~
人生苦短，我用python，不要跟我争辩~
如果你没有python环境，安装一下，我用的是python 3。
另外因为要进行图形处理，需要安装Pillow库（PIL）。
通过pip命令进行安装
pip install Pillow

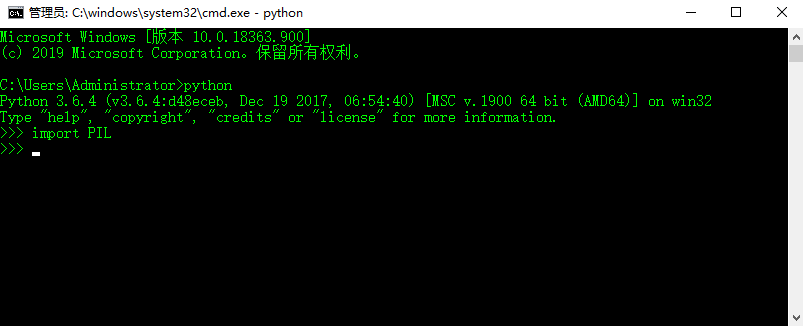

如果在python中import PIL没有报错，则说明安装PIL库成功。
这里我先直接上代码，注释我写得比较详细，大家应该能看懂，下文我会讲解核心的步骤，
# TexturePacker图集逆向工具，本代码只针对Phaser 3框架的json配置
# 只要你知道原理，其他配置都可自行分析处理，希望你能有自行修改和优化的能力
# Author: 林新发 https://blog.csdn.net/linxinfa
# Create: 2022-03-24
import os
from PIL import Image
import json
# 封装一个TextureUnpacker类
class TextureUnpacker(object):
@classmethod
def split_with_json(cls, f_json, save_dir=None):
f_json = os.path.abspath(f_json)
if save_dir is None:
save_dir = f_json + '_split'
else:
save_dir = os.path.abspath(save_dir)
# 读取json配置表
f = open(f_json, 'r')
txt = f.read()
dt = json.loads(txt)
f.close()
# 大图集文件名
big_texture_file_name = dt['textures'][0]['image']
# 小图序列
frames = dt['textures'][0]['frames']
# 打开大图
big_img = Image.open(big_texture_file_name)
# 遍历生成小图
for index in range(0, len(frames)):
info = frames[index]
# 解析配置
info = cls.parse_as_json(info)
print(info)
# 小图的保存路径
little_image_save_path = os.path.join(save_dir, info['filename'])
# 生成小图
cls.generate_little_image(big_img, info, little_image_save_path)
@classmethod
def generate_little_image(cls, big_img, info, path):
# 创建小图
little_img = Image.new('RGBA', info['sz'])
# PIL.Image.crop()方法用于裁剪任何图像的矩形部分
# box –定义左，上，右和下像素坐标的4元组
region = big_img.crop(info['box'])
if info['rotated']:
region = region.transpose(Image.ROTATE_90)
# 把裁剪出来的图片粘贴到小图上
little_img.paste(region, info['xy'])
save_dir = os.path.dirname(path)
if not os.path.exists(save_dir):
os.makedirs(save_dir)
# 保存
little_img.save(path)
@classmethod
def parse_as_json(cls, info):
"""
"filename": "player_1.png",
"rotated": false,
"trimmed": false,
"sourceSize": { "w": 1, "h": 1 },
"spriteSourceSize": { "x": 0, "y": 0, "w": 1, "h": 1 },
"frame": { "x": 1, "y": 1, "w": 1, "h": 1 }
"""
# 小图宽高
width = info['sourceSize']['w']
height = info['sourceSize']['h']
# 小图矩形信息
frame = info['frame']
# 是否旋转 (顺时针方向90度)
rotated = info['rotated']
if rotated:
# box 定义左、上、右和下像素坐标的4元组
box = (frame['x'], frame['y'],
frame['x'] + frame['h'],
frame['y'] + frame['w'])
else:
box = (frame['x'], frame['y'],
frame['x'] + frame['w'],
frame['y'] + frame['h'])
# 图形在小图中的偏移
x = int((width - frame['w']) / 2)
y = int((height - frame['h']) / 2)
return {
'box': box,
'rotated': rotated,
'sz': [width, height],
'xy': (x, y),
'filename' : info['filename']
}
if __name__ == '__main__':
unpacker = TextureUnpacker()
unpacker.split_with_json('test_atlas.json')
print('done')

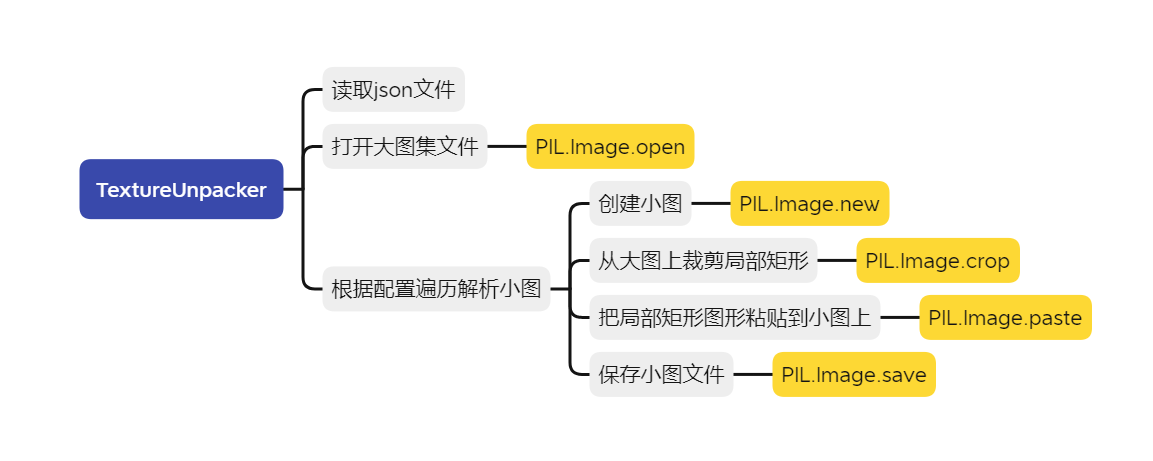

核心就是封装的TextureUnpacker类，它做了以下几件事情，其中用到的PIL库的API我标注了黄色出来，如下

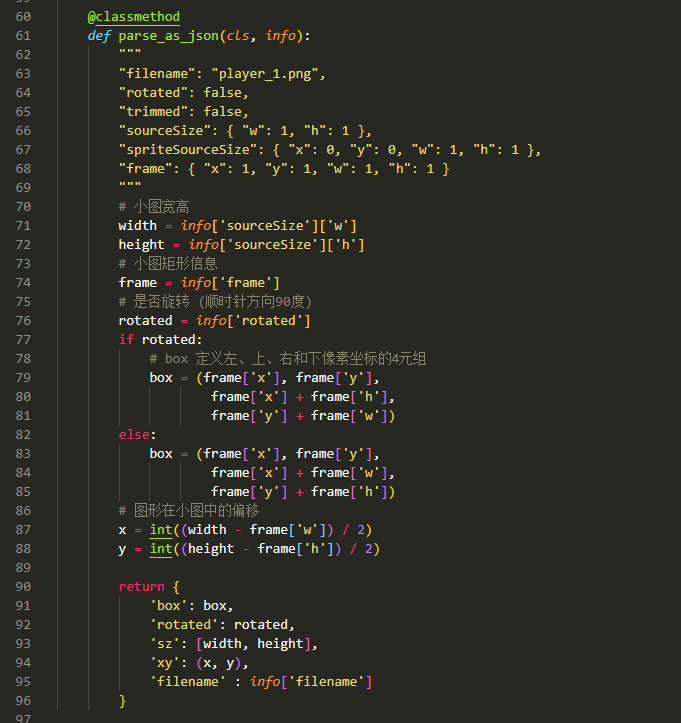

其中json配置的小图解析，我封装在parse_as_json方法中，如下，需要注意rotated旋转，
生成小图的逻辑封装在generate_little_image方法中，这个方法中用到了PIL库的一些API，
关于PIL的API可以参见官方文档：https://pillow.readthedocs.io/en/latest/
这里我帮大家贴以下我用到的API的文档吧。

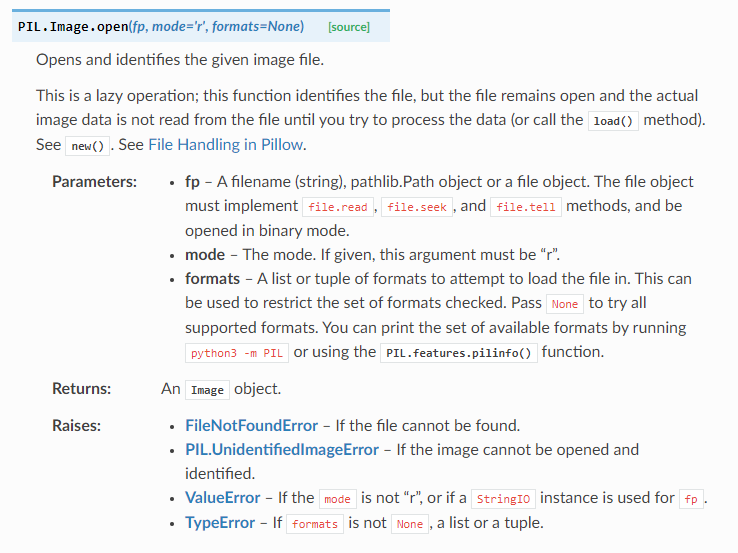

打开图像，返回图像对象，
示例：
from PIL import Image
big_img = Image.open('test_atlas.png')

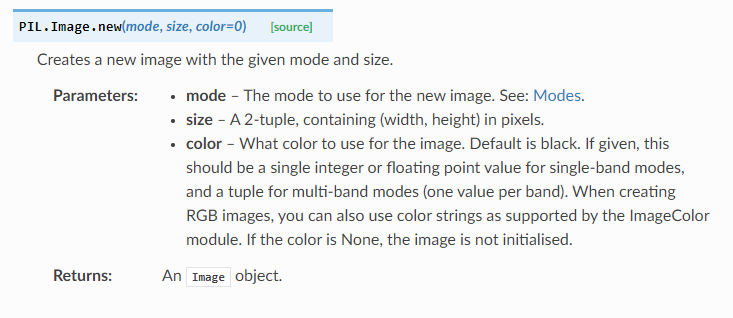

创建image对象，示例：
from PIL import Image
little_img = Image.new('RGBA', (48, 48))
裁剪图像的某个矩形区域，示例
from PIL import Image
with Image.open("test_atlas.png") as im:
(left, upper, right, lower) = (20, 20, 100, 100)
im_crop = im.crop((left, upper, right, lower))
粘贴另一个image到自身image上，示例：
this_img.paste(other_image)

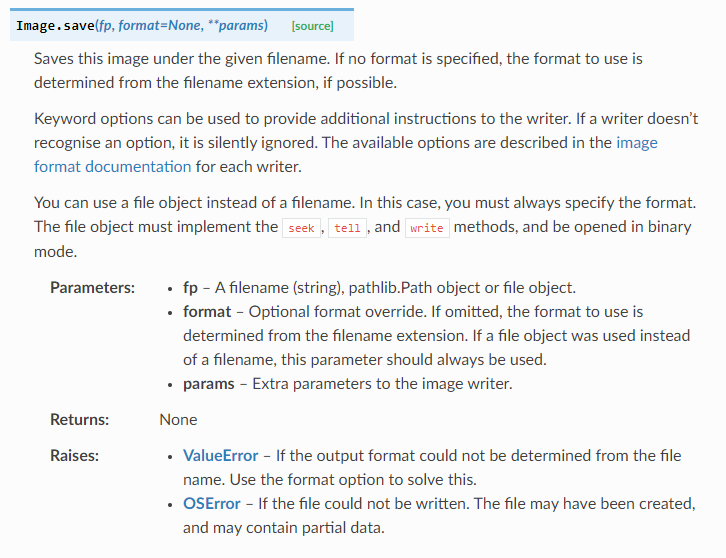

讲image保存为文件，示例：
img_obj.save('test.png')

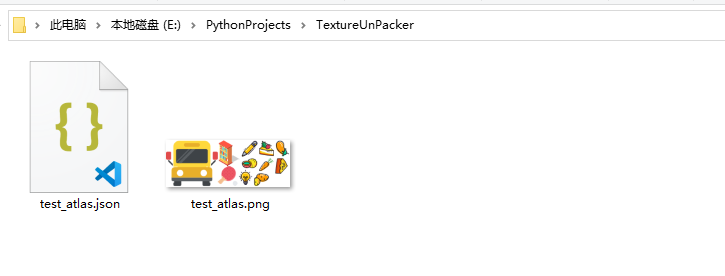

把python代码保存为TextureUnpacker.py，放在图集文件同级目录中，
执行python脚本，它会解析test_atlas.json并生成小图精灵，
if __name__ == '__main__':
unpacker = TextureUnpacker()
unpacker.split_with_json('test_atlas.json')
print('done')
执行输出log如下
{'box': (1, 1, 129, 117), 'rotated': False, 'sz': [128, 128], 'xy': (0, 6), 'filename': 'car.png'}
{'box': (131, 1, 186, 65), 'rotated': False, 'sz': [64, 64], 'xy': (4, 0), 'filename': 'bookcase.png'}
{'box': (131, 67, 179, 115), 'rotated': False, 'sz': [48, 48], 'xy': (0, 0), 'filename': 'table_tennis.png'}
{'box': (188, 1, 230, 43), 'rotated': False, 'sz': [48, 48], 'xy': (3, 3), 'filename': 'pencil.png'}
{'box': (232, 1, 271, 42), 'rotated': False, 'sz': [48, 48], 'xy': (4, 3), 'filename': 'cate.png'}
{'box': (273, 1, 308, 41), 'rotated': False, 'sz': [48, 48], 'xy': (6, 4), 'filename': 'stone.png'}
{'box': (188, 45, 230, 81), 'rotated': False, 'sz': [48, 48], 'xy': (3, 6), 'filename': 'brinjaul.png'}
{'box': (232, 44, 270, 80), 'rotated': False, 'sz': [48, 48], 'xy': (5, 6), 'filename': 'carota.png'}
{'box': (272, 44, 308, 84), 'rotated': False, 'sz': [48, 48], 'xy': (6, 4), 'filename': 'bulb.png'}
{'box': (181, 83, 222, 117), 'rotated': False, 'sz': [48, 48], 'xy': (3, 7), 'filename': 'pizza.png'}
{'box': (224, 83, 266, 110), 'rotated': False, 'sz': [48, 48], 'xy': (3, 10), 'filename': 'coconut.png'}
done

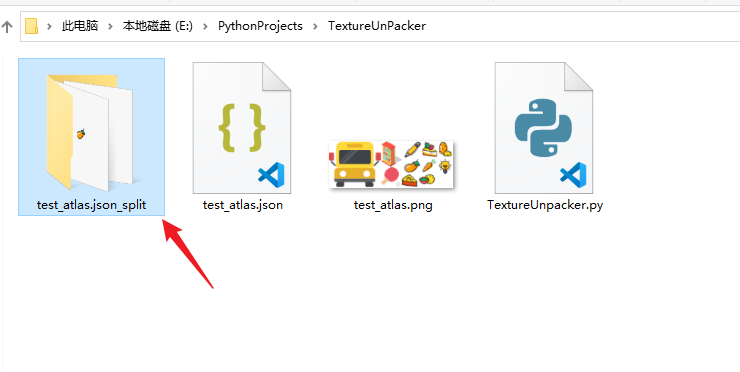

可以看到生成了一个文件夹，

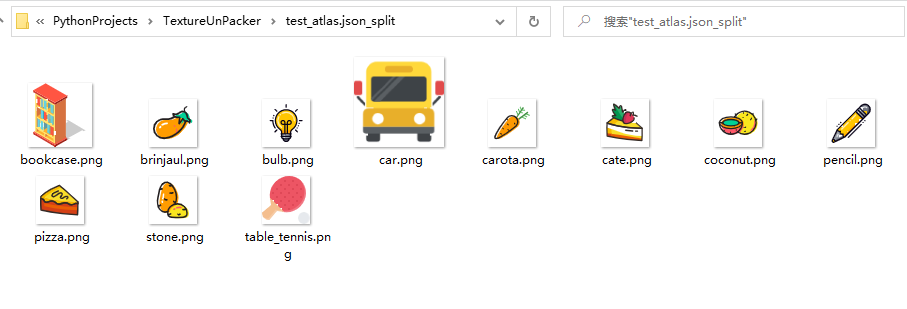

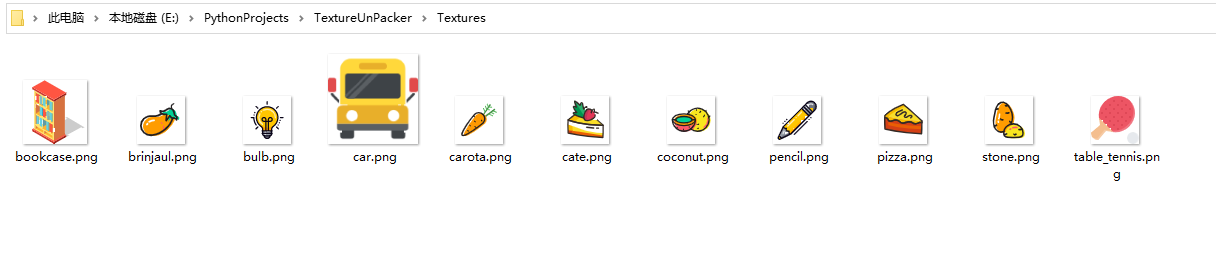

文件夹里就可以看到生成出来的精灵小图啦
完美，收工~
我是林新发，https://blog.csdn.net/linxinfa
一个在小公司默默奋斗的Unity开发者，希望可以帮助更多想学Unity的人，共勉~
