在安卓自动化控制中我们经常有需要用到精确控制的场景，比如点击控制时，如果让程序在特定的场景精确的点击某个位置而不出错。在这种场景中就需要让程序知道什么时候点击什么地方。
例如：目前最常见的做法，就是利用图像识别技术。首先将需要点击位置附近的图像信息（暂且称之为key）提前出来，然后在下一次进入该场景时，通过模板匹配、特征点识别等识别方式（识别方式千千万，想怎么做全看你）。获取该图像对应在屏幕的位置，再点击这个位置点，就能够实现精确的点击控制。
想必这个时候，你已经发现了，既然点击一个点就需要一个key，那要实现一个完整的自动化程序，肯定会有各种点击不同位置的情况，那是不是需要大量的key?
没错，这就是为什么我设计这个工具程序。
单纯的就是为了快速的提取大量的key，用以应对各种不同场景下的点击控制。
由于我的自动控制脚本，主要是基于Python + uiautomator2 + Open CV，因此这三个工具必不可少，同时还涉及到python中的其他的模块keyboard，numpy以及os。
如果你还没有这些模块，可以在安装python之后，在cmd中使用以下命令进行快速安装：
1.pip install uiautomator2
2.pip install opencv-python
3.pip install keyboard
4.pip install numpy
os用于控制系统命令，通常不需要另外安装。
我一直认为写代码的乐趣，在于你到问题之后，思考如何解决问题。思考和解决的过程，才是最快乐的。
当然，因为每个人的思路都是不一样的，我将我的思路记录下来之后，而你恰好有更好点子能够解决问题，岂不美哉？这也正是开源的魅力。
如果你对这个过程没有兴趣，你也可以拉倒文章的底部，直接copy我的源代码去使用。
快速转跳到脚本源码
1.首先确认设计方案
在设计这个脚本之处，我想过不用任何脚本，直接用电脑上的截图工具，然后将模拟器中的图像信息截取下来。但是你模拟器在电脑上运行，可以用到PC的截图工具，手机怎么办？手机截取一张图像，在手机上裁剪完，然后回头一次性发到电脑上？那这也太慢了吧。其实剔除效率的原因，最后实施的时候，你也会发现，由于模拟器和手机分辨率的原因，直接截取的图像往往会出现偏大，偏小或者图像偏模糊的问题，导致在图像识别时，出现无法匹配到有效区域，或者匹配后概率偏低的问题。所以这个方法并不可靠。
之后我想到，可以从源图像中，也就是每次需要比对的背景图像中提取所需要的图像，由于背景图像不会变，从背景文件中提取的图像数据，能保证key图像和背景图像的分辨率相同，以及对应位置的长宽大小相同。这也正是我使用的方案。
2.编写程序
2.1）导入相关模块，并连接设备
import uiautomator2 as u2
import cv2 as cv
import numpy as np
import keyboard
import os
os.system("adb connect 127.0.0.1:7555")
d = u2.connect("127.0.0.1:7555") # USB控制设备端口号
由于我使用的是网易模拟器，所以连接号对应的是网易模拟器的设备号。其他模拟器以及手机的连接方法我在
安卓游戏自动化控制实验！超详细！小白也能一学就会！（Python + uiautomator2 + Open CV）（一）
一文中有介绍，有需要自行参考。
2.2）获取背景
targetImg = d.screenshot(format='opencv')
利用 uiautomator2 的截屏功能，截取屏幕，并转换为opencv格式，便于我们后续调用opencv相关接口进行处理。
2.3）加载事件捕获函数
cv.setMouseCallback("Please check the required area (y: confirm the check, n: Re-cutting, esc:quit)", mouse_event, targetImg)
由于我们需要快速从图像中选取一块特定区域，所以我们可以设计一个类似于拖拉框选的功能，因此我们需要加载一个鼠标事件捕获函数，用于实现框选功能。
2.4）鼠标事件回调函数的设计
RoiX1 = -1
RoiY1 = -1
RoiX2 = -1
RoiY2 = -1
MouseDownFlag = False
Canvas = cv.imdecode(np.zeros(1, np.uint8), cv.IMREAD_COLOR)
TempCanvas = Canvas
def mouse_event(event, x, y, flags, param):
global RoiX1, RoiY1, RoiX2, RoiY2, Canvas, TempCanvas, MouseDownFlag
if event == cv.EVENT_LBUTTONDOWN:
MouseDownFlag = True
RoiX1 = x
RoiY1 = y
Canvas = param.copy()
putText = "(%d,%d)" % (RoiX1, RoiY1) # 设置坐标显示格式
cv.circle(Canvas, (RoiX1, RoiY1), 2, (0, 255, 0), thickness=-1)
cv.putText(Canvas, putText, (RoiX1 + 10, RoiY1 - 10), cv.FONT_HERSHEY_PLAIN, 1, (0, 0, 255), thickness=1)
TempCanvas = Canvas.copy()
elif event == cv.EVENT_MOUSEMOVE:
if not MouseDownFlag:
return
RoiX2 = x
RoiY2 = y
dx = RoiX2 - RoiX1
dy = RoiY2 - RoiY1
if dx > 0 and dy > 0:
Canvas = TempCanvas.copy() # 消除重影
cv.rectangle(Canvas, (RoiX1, RoiY1), (RoiX2, RoiY2), (0, 0, 255), 1)
elif event == cv.EVENT_LBUTTONUP:
RoiX2 = x
RoiY2 = y
putText = "(%d,%d)" % (RoiX2, RoiY2) # 设置坐标显示格式
cv.circle(Canvas, (RoiX2, RoiY2), 2, (0, 255, 0), thickness=-1)
cv.putText(Canvas, putText, (RoiX2 - 15, RoiY2 + 15), cv.FONT_HERSHEY_PLAIN, 1, (0, 0, 255), thickness=1)
MouseDownFlag = False
首先，我们将鼠标按下的点定义为P1（x1,y1），鼠标拉动的过程，产生的点为P2（x2,y2），以两点绘制矩形，最终鼠标松开时，该动作结束。
由于我需要不断地更新拉动过程中的图像，所以我需要引入一些全局变量，在鼠标事件中产生数据，并在另一个函数中进行显示。如下所示：
2.5）数据处理函数
Canvas = targetImg.copy()
flag = False
while True:
cv.imshow("Please check the required area (y: confirm the check, n: Re-cutting, esc:quit)", Canvas)
cv.waitKey(1)
if keyboard.is_pressed('y'):
cv.destroyAllWindows()
print("(%d,%d),(%d,%d)" % (RoiX1, RoiY1, RoiX2, RoiY2))
if RoiX1 < 0 or RoiY1 < 0 or RoiX2 < 0 or RoiY2 < 0:
print("截取错误，重新截取")
flag = True
break
roiImg = targetImg[RoiY1:RoiY2, RoiX1:RoiX2]
cv.namedWindow("Image", cv.WINDOW_AUTOSIZE)
cv.imshow("Image", roiImg)
cv.waitKey(1)
img_name = input("请输入保存的图像名称(默认格式jpg):\n")
cv.imwrite("../imgKey/" + img_name + ".jpg", roiImg)
cv.destroyAllWindows()
print("图像已保存!")
flag = True
break
elif keyboard.is_pressed('n'):
cv.destroyAllWindows()
print("重新裁剪")
flag = True
break
elif keyboard.is_pressed('esc'):
break
if not flag:
break
在该函数中，不断循环显示Canvas中的数据，由于我在鼠标事件中对Canvas数据不断进行复制，两者向结合，就能形成动态显示绘制矩形的过程。
之后我们利用判断键盘按下的不同值，执行不同功能，从而实现裁剪完成，重新裁剪，退出程序的功能。
在裁剪完成之后，我们通过对键盘输入内容的捕获，实现对图片保存到不同名词。
介绍完大致思路之后，我们需要对程序进行一点点优化，完成脚本的设计。此处省略。代码贴在文章的结尾。
快速转跳到脚本源码
1.准备工作

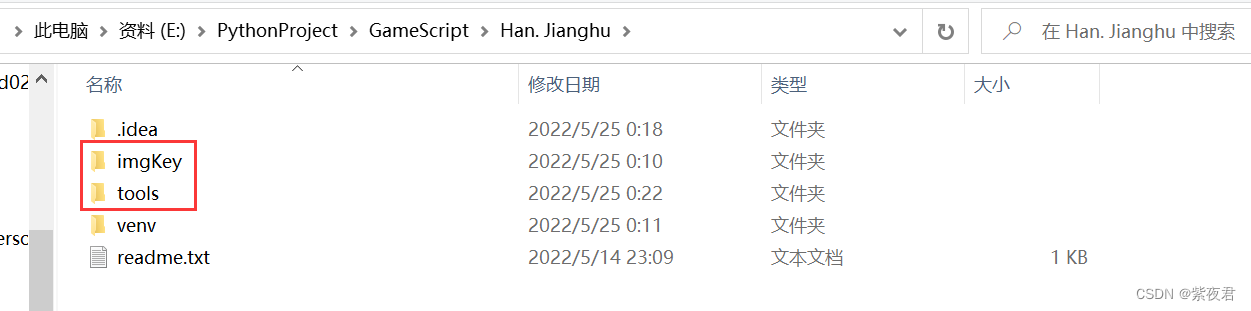

首先在python工程目录下创建两个文件夹，imgKey（用于存放key图片），tools（用于存放本工具程序），如图所示：
2.识别区域提取流程
脚本启动后，出现和模拟器当前窗口一样的画面，用于截取key图像

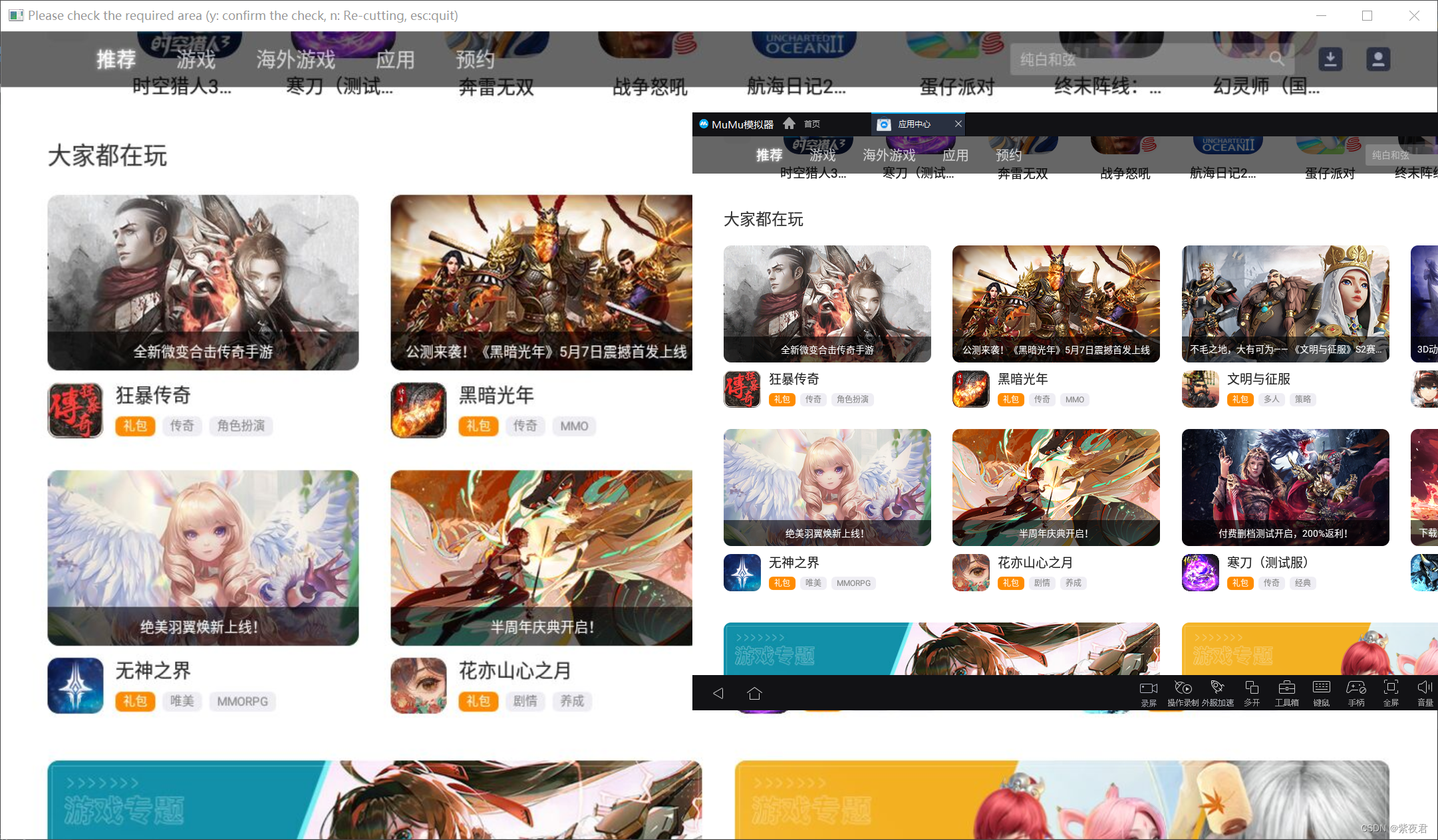

之后在图像窗口中，框选出需要提取的画面，如下图所示。

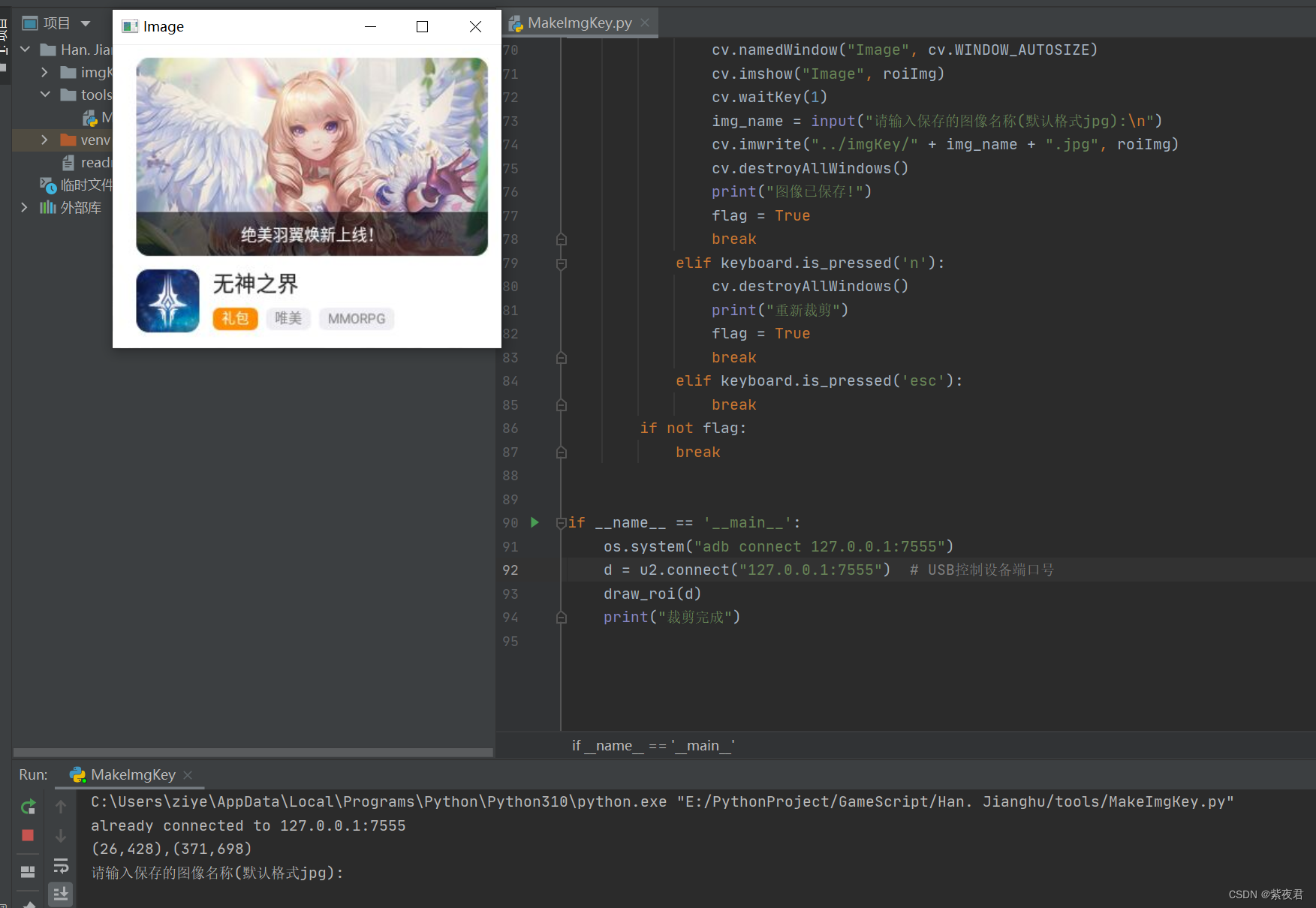

框选完成之后，使用键盘按下y键将完成截取（n键取消本次截取），之后会显示截取的图像，并要求在命令栏输出需要保存的图像名称，如下图所示。
我这里随便输入图像的名称，如 test

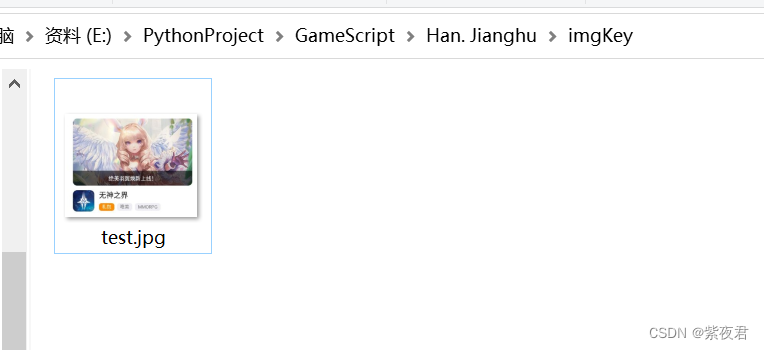

之后就能够在imgKey文件夹下，看到我们保存的图像了。
截取完成之后会自动开启下一次截图，当然如果你想要退出继续截图，按下Esc键即可
# MakeImgKey.py
# 本脚本用来制作按键图标
import uiautomator2 as u2
import cv2 as cv
import numpy as np
import keyboard
import os
####################
RoiX1 = -1
RoiY1 = -1
RoiX2 = -1
RoiY2 = -1
MouseDownFlag = False
Canvas = cv.imdecode(np.zeros(1, np.uint8), cv.IMREAD_COLOR)
TempCanvas = Canvas
########################
def mouse_event(event, x, y, flags, param):
global RoiX1, RoiY1, RoiX2, RoiY2, Canvas, TempCanvas, MouseDownFlag
if event == cv.EVENT_LBUTTONDOWN:
MouseDownFlag = True
RoiX1 = x
RoiY1 = y
Canvas = param.copy()
putText = "(%d,%d)" % (RoiX1, RoiY1) # 设置坐标显示格式
cv.circle(Canvas, (RoiX1, RoiY1), 2, (0, 255, 0), thickness=-1)
cv.putText(Canvas, putText, (RoiX1 + 10, RoiY1 - 10), cv.FONT_HERSHEY_PLAIN, 1, (0, 0, 255), thickness=1)
TempCanvas = Canvas.copy()
elif event == cv.EVENT_MOUSEMOVE:
if not MouseDownFlag:
return
RoiX2 = x
RoiY2 = y
dx = RoiX2 - RoiX1
dy = RoiY2 - RoiY1
if dx > 0 and dy > 0:
Canvas = TempCanvas.copy() # 消除重影
cv.rectangle(Canvas, (RoiX1, RoiY1), (RoiX2, RoiY2), (0, 0, 255), 1)
elif event == cv.EVENT_LBUTTONUP:
RoiX2 = x
RoiY2 = y
putText = "(%d,%d)" % (RoiX2, RoiY2) # 设置坐标显示格式
cv.circle(Canvas, (RoiX2, RoiY2), 2, (0, 255, 0), thickness=-1)
cv.putText(Canvas, putText, (RoiX2 - 15, RoiY2 + 15), cv.FONT_HERSHEY_PLAIN, 1, (0, 0, 255), thickness=1)
MouseDownFlag = False
def draw_roi(devices):
global Canvas
while True:
targetImg = devices.screenshot(format='opencv')
cv.namedWindow("Please check the required area (y: confirm the check, n: Re-cutting, esc:quit)",
cv.WINDOW_AUTOSIZE)
cv.setMouseCallback("Please check the required area (y: confirm the check, n: Re-cutting, esc:quit)",
mouse_event, targetImg)
Canvas = targetImg.copy()
flag = False
while True:
cv.imshow("Please check the required area (y: confirm the check, n: Re-cutting, esc:quit)", Canvas)
cv.waitKey(1)
if keyboard.is_pressed('y'):
cv.destroyAllWindows()
print("(%d,%d),(%d,%d)" % (RoiX1, RoiY1, RoiX2, RoiY2))
if RoiX1 < 0 or RoiY1 < 0 or RoiX2 < 0 or RoiY2 < 0:
print("截取错误，重新截取")
flag = True
break
roiImg = targetImg[RoiY1:RoiY2, RoiX1:RoiX2]
cv.namedWindow("Image", cv.WINDOW_AUTOSIZE)
cv.imshow("Image", roiImg)
cv.waitKey(1)
img_name = input("请输入保存的图像名称(默认格式jpg):\n")
cv.imwrite("../imgKey/" + img_name + ".jpg", roiImg)
cv.destroyAllWindows()
print("图像已保存!")
flag = True
break
elif keyboard.is_pressed('n'):
cv.destroyAllWindows()
print("重新裁剪")
flag = True
break
elif keyboard.is_pressed('esc'):
break
if not flag:
break
if __name__ == '__main__':
os.system("adb connect 127.0.0.1:7555")
d = u2.connect("127.0.0.1:7555") # USB控制设备端口号
draw_roi(d)
print("裁剪完成")
