AD使用技巧

2023-05-16

AD快捷键

快捷键要处在英文模式的情况下才可以使用：
AD测量快捷键：R
AD对齐快捷键：A
AD切换单位快捷键：Q
AD改变栅格快捷键：G
AD视图配置快捷键：L
AD强制关闭错误快捷键: TM
AD放大镜快捷键：Shift+M
AD隐藏当前层快捷键：Shift+S
AD快速锁定保护板快捷键：V+F
AD切换布线角度快捷键：shift+z+空格
AD选择多个东西快捷键：Shift （PADS是Ctrl）
AD将器件放在底层快捷键：左键按住器件+L（镜像）
AD2D3D快捷键：2和3 （旋转3D图：shift按住然后加鼠标右键）

AD常用功能

  1. AD中如何倒角：修改-倒角-然后选R-输入半径-选择两条线即可

  2. AD复制功能：先选中一个东西，然后复制，再点击这个东西的中心，再黏贴，就不会乱跑了

  3. AD设置画图区域：设计-板子形状-按照选择对象定义

  4. AD如何生成PCB库：设计-生成PCB库-保存（保存完它会把这个PCB里面所有的封装全部保存进来）如果要改封装，直接在这个库里面改即可，也可以新建一个新的空白封装，然后画完，在原理图里面重新选择新封装，然后导过去就可以了，或者画完也可以在库里面直接拉进去

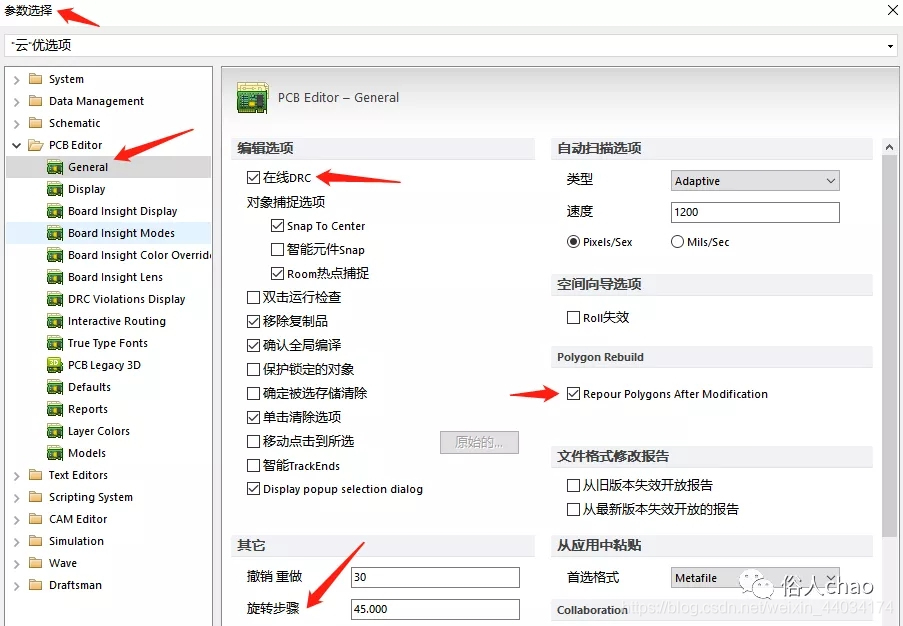

  5. AD多边形重新修正与在线DRC功能（还有一个常用的旋转角度）：在这里插入图片描述

  6. 如何设置两个网络之间的间距在这里插入图片描述还可以设置优先级
    在这里插入图片描述

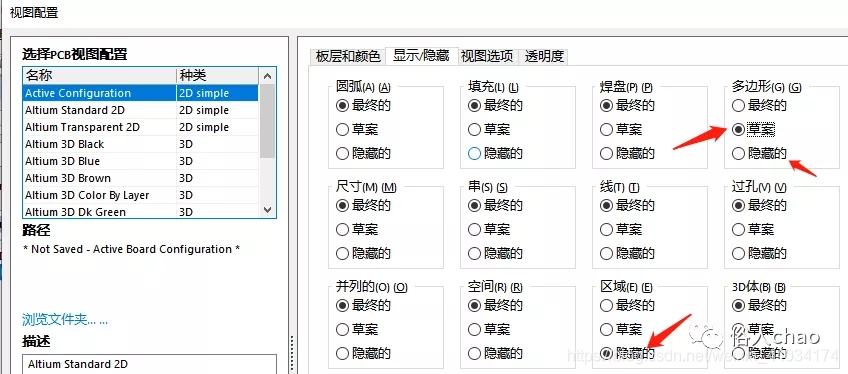

  7. 如何隐藏禁止区域与显示最初电路走线（有些图可能会隐藏多边形）在这里插入图片描述

  8. 捕捉与清除功能在这里插入图片描述

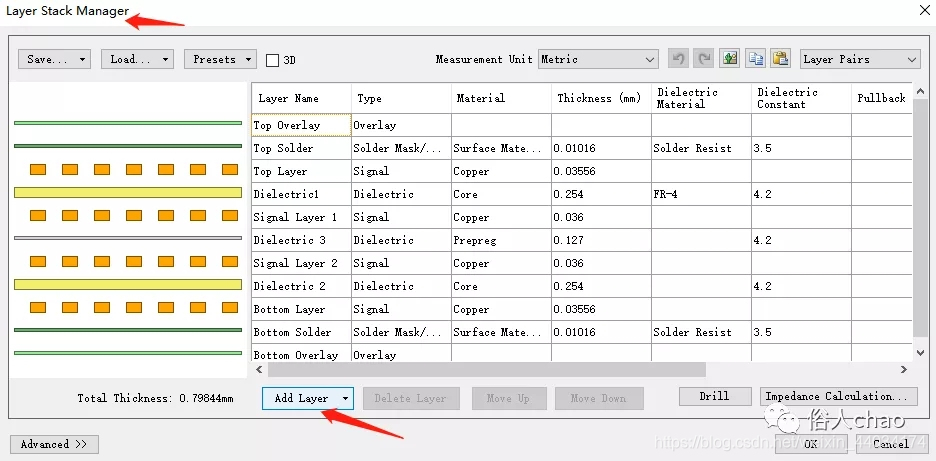

  9. 如何添加一个层：
    右键最下面的任意层-打开层堆栈管理器-打开Add Layer-再点击Add Layer-添加完成
    在这里插入图片描述

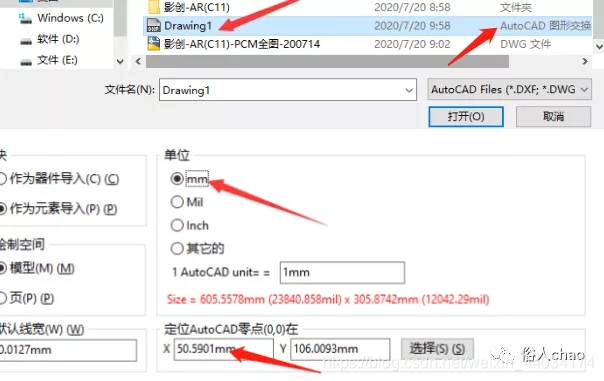

  10. CAD板宽如何导入AD：将CAD改为DXF格式之后，在AD选择文件-import-DXF，选择DXF文件，然后选择单位，再设置一下定位点就可以了在这里插入图片描述

  11. 焊盘贴着板框报错解决方法：首先获取问题焊盘的名称在这里插入图片描述
    在这里插入图片描述
    然后在规则中使用HasFootprint设置其间距为0
    在这里插入图片描述

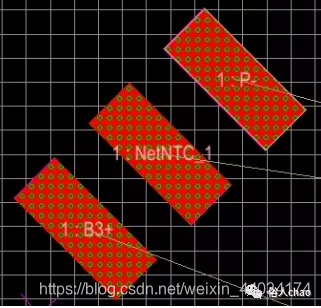

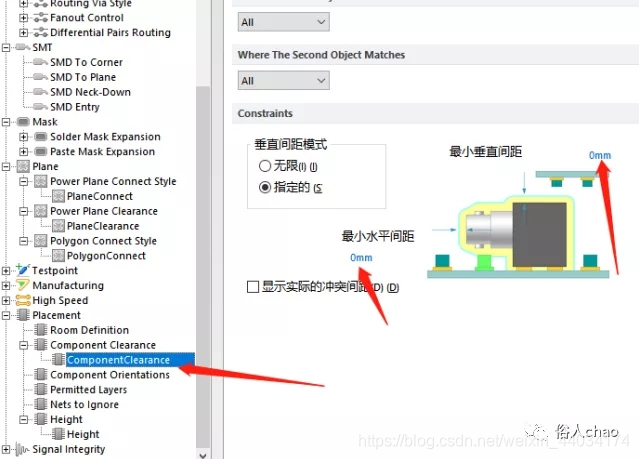

  12. 斜角焊盘报错解决方法：在规则中修改最小垂直间距与最小水平间距
    在这里插入图片描述
    在这里插入图片描述

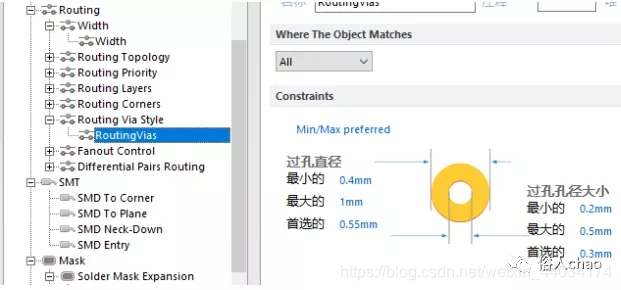

  13. 过孔报错解决方法：
    在这里插入图片描述

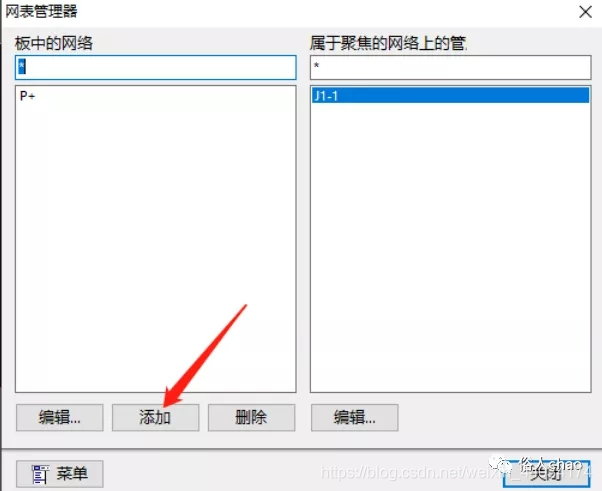

  14. AD如何添加设置网络：设计——网络表——编辑网络
    在这里插入图片描述

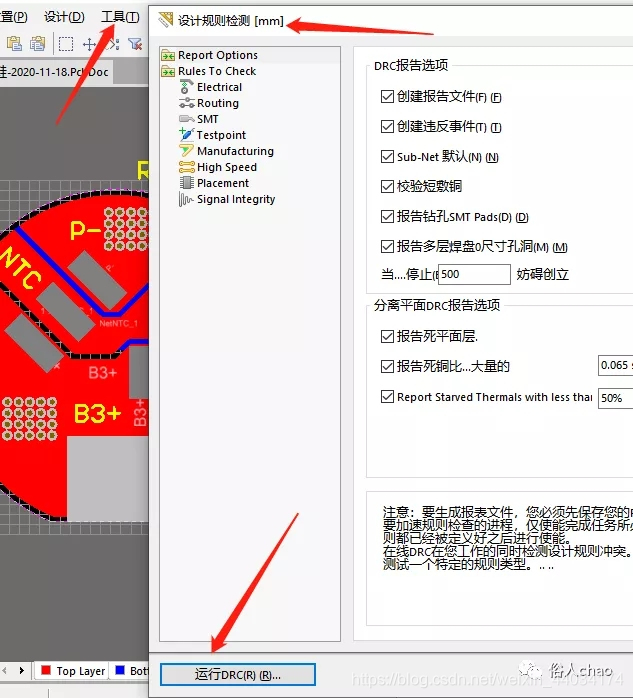

  15. AD检查功能：
    在这里插入图片描述

AD检查与画图

  1. IC、MOS等有涉及到引脚区分的元件都要逐一检查引脚与连线

  2. AD画图时要边画边泪滴会比较好看，画完再泪滴有些会糊掉

  3. AD画图时可以用现有的工程，然后把原有的东西删掉用，这样就不用重新设置规则了

  4. 不管是在画PCB图还是原理图时，都不要忘记实时保存

  5. AD边框层设置为：Keep-Out Layer

  6. AD优势：导线可以根据规则自动避让

  7. 如何快速给一个焊盘加上圆型覆铜，先用直角走线画4分之一圆，然后按Shift加Z加空格，改为圆弧走线，就可以4分之一4分之一的画，很快。画完一个就够了，其他的可以复制黏贴

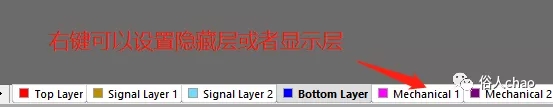

  8. 别人的图可能隐藏了图层和覆铜在这里插入图片描述

  9. Top层贴片焊盘由这三层组成在这里插入图片描述

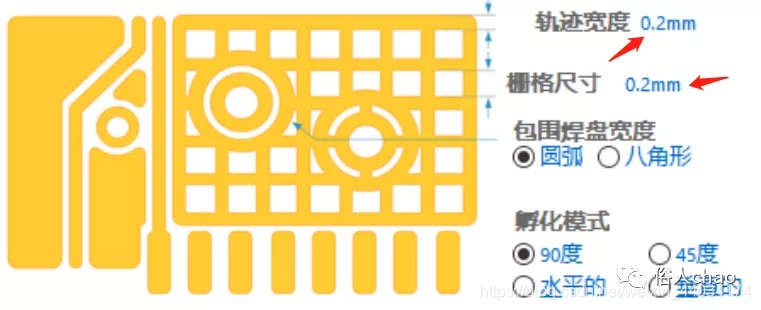

  10. 覆铜常用轨迹宽度与栅格尺寸在这里插入图片描述

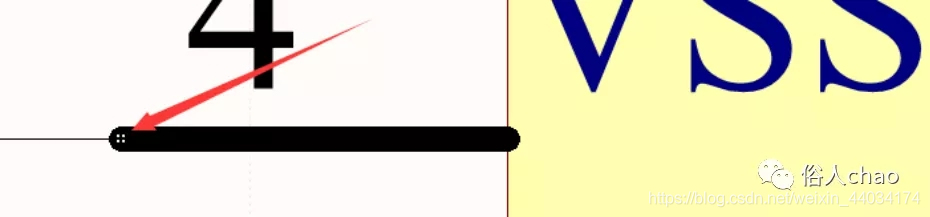

  11. AD画元件时，引脚有4个小点的一边朝外在这里插入图片描述

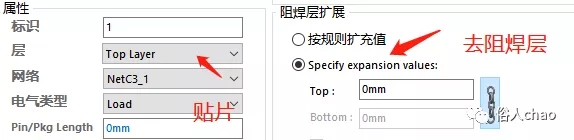

  12. AD焊盘设置：在这里插入图片描述

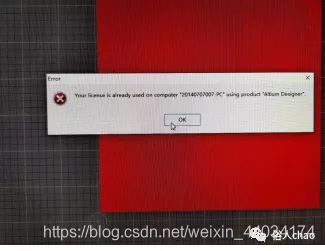

  13. 局域网冲突错误解决方法：出现以下错误时，是因为注册信息与别人重合在这里插入图片描述
    第一种解决方法比较简单，就是右键旁边360那个小圈圈，在上网管理中把AD禁用掉就好了

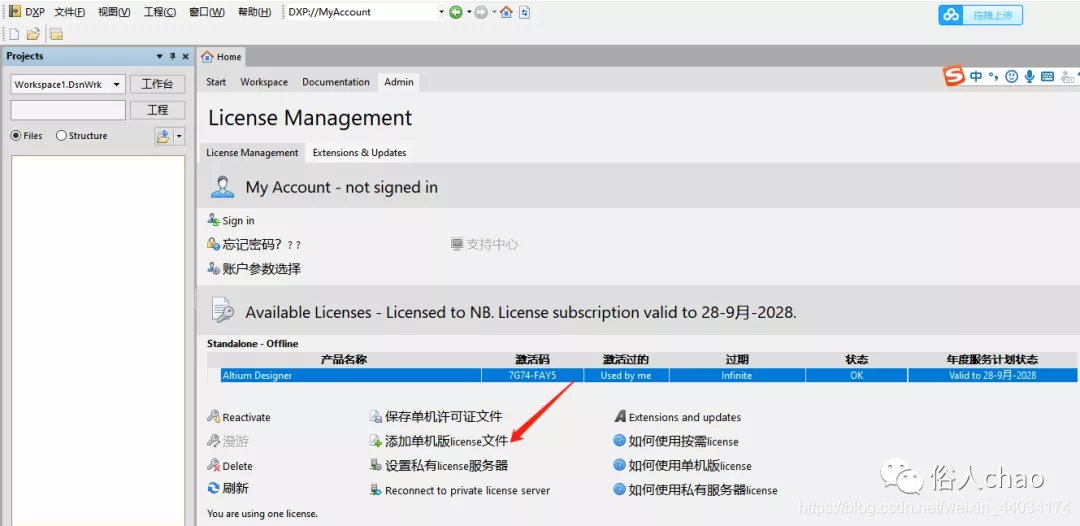

    还有一种方法就是修改.alf文件，然后把这个文件添加到这个里面即可
    在这里插入图片描述
    有任何疑问或指教都可以直接联系我哦！
    关注微信公众号，后台回复"AD"即可获得:
    AD17、AD15安装包以及AD15防局域网冲突文件
    在这里插入图片描述
