CSS实现渐变仪表盘的简单尝试

2023-05-16

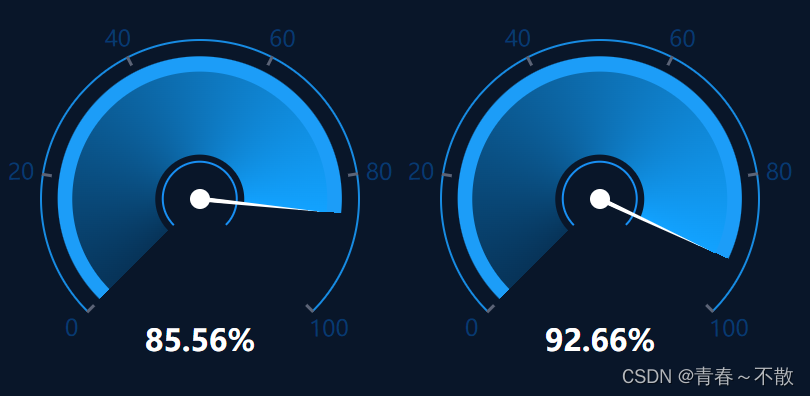

在“CSS锥形渐变实现环形进度条”一章中，讲解了实现渐变进度条的一点思路，基于此思路，本章节尝试性的使用CSS实现一个简单的渐变仪表盘，给大家提供一些借鉴。实现角向渐变，不得不提一下conic-gradient属性，这个属性是实现角向渐变的关键；其次，数据可视化开发中，以图表的形式展示数据，这就离不开对数据进行处理，将对应的指标数据映射到图表上，也是可视化开发的一项重要工作；另外，图形的展示形式多种多样，高度还原设计师的设计稿，还需要我们对图形有一定的空间想象力。俗话说“条条大道通罗马”，针对设计图形来说，实现方式也有多种多样，只要能达到预期的效果，都是值的学习的。本章节实现效果如图

 实现本案例功能，难点在于绘制表盘的刻度线和数字刻度的定位，这里巧妙使用了CSS中transform中的相关知识点，基于旋转解决定位问题，表盘的渐变区域是基于conic-gradient进行数据计算而展示的，表盘指针同样是基于transform进行旋转实现的，下面有四分之一的空白区域是通过CSS中的clip-path属性裁剪而成。话说代码是原理的最好解释，这里结合vue，简单封装一个组件，贴一下具体实现逻辑

<template>
  <div class="dash-box" :style="styObj">
    <!-- 外边框 -->
    <div class="outer-border">
      <div class="inner-wrapper">
        <!-- 内边框 -->
        <div class="inner-border">
          <!-- 中间边框 -->
          <div class="center-box"></div>
        </div>
      </div>
    </div>
    <!-- 中间白圆点 -->
    <div class="center-dot"></div>
    <!-- 中间指针 -->
    <div class="center-pointer-wrapper">
      <div class="center-pointer"></div>
    </div>
    <!-- 刻度线及刻度数字 -->
    <div class="line-tick line-tick1">
      <div class="tick"></div>
      <div class="num">0</div>
    </div>
    <div class="line-tick line-tick2">
      <div class="tick"></div>
      <div class="num">20</div>
    </div>
    <div class="line-tick line-tick3">
      <div class="tick"></div>
      <div class="num">40</div>
    </div>
    <div class="line-tick line-tick4">
      <div class="tick"></div>
      <div class="num">60</div>
    </div>
    <div class="line-tick line-tick5">
      <div class="tick"></div>
      <div class="num">80</div>
    </div>
    <div class="line-tick line-tick6">
      <div class="tick"></div>
      <div class="num">100</div>
    </div>
    <div class="slot-content">
      <slot></slot>
    </div>
  </div>
</template>
<script>
export default {
  name: "DashBoardDemo",
  props: {
    rate: {
      default: 0,
    },
  },
  computed: {
    styObj() {
      let rotateDeg = "";
      let conicDeg = "";
      if (this.rate <= 0) {
        rotateDeg = "rotate(0deg)";
        conicDeg = "0%";
      } else if (this.rate > 100) {
        rotateDeg = "rotate(270deg)";
        conicDeg = "0%";
      } else {
        rotateDeg = `rotate(${(this.rate / 100) * 270}deg)`;
        conicDeg = `${(this.rate / 100) * (270 / 360) * 100}%`;
      }
      return {
        "--pointer-rotate": rotateDeg,
        "--background-wrapper": `conic-gradient(#1c9df8 0%, #1c9df8 ${conicDeg}, transparent ${conicDeg})`,
        "--background-inner": `conic-gradient(#073358 0%, #12a2ff ${conicDeg}, transparent ${conicDeg})`,
      };
    },
  },
};
</script>
<style scoped>
.dash-box {
  position: relative;
  display: flex;
  align-items: center;
  justify-content: center;
  width: 100%;
  height: 100%;
}
.outer-border {
  display: flex;
  align-items: center;
  justify-content: center;
  width: 80%;
  height: 80%;
  border-radius: 50%;
  border: 2px solid #178be2;
  clip-path: polygon(50% 50%, 0 100%, 0 0, 100% 0, 100% 100%);
}
.inner-wrapper {
  display: flex;
  align-items: center;
  justify-content: center;
  width: 90%;
  height: 90%;
  border-radius: 50%;
  background-image: var(--background-wrapper);
  transform: rotate(-135deg);
}
.inner-border {
  display: flex;
  align-items: center;
  justify-content: center;
  width: 90%;
  height: 90%;
  border-radius: 50%;
  background-image: var(--background-inner);
}

.center-box {
  position: relative;
  width: 35%;
  height: 35%;
  background: #091629;
  border-radius: 50%;
}
.center-box::before {
  content: "";
  position: absolute;
  left: 50%;
  top: 50%;
  width: 80%;
  height: 80%;
  border: 2px solid #188ff3;
  border-radius: 50%;
  transform: translate(-50%, -50%);
}
.center-dot {
  position: absolute;
  width: 16px;
  height: 16px;
  left: 50%;
  top: 50%;
  background: #fff;
  transform: translate(-50%, -50%);
  border-radius: 50%;
}
.center-pointer-wrapper {
  position: absolute;
  left: 50%;
  top: 50%;
  width: 60%;
  height: 4px;
  transform: translate(-50%, -50%) rotate(-45deg);
}
.center-pointer {
  width: 50%;
  height: 100%;
  background: #fff;
  clip-path: polygon(0% 50%, 100% 0%, 100% 100%);
  transform-origin: right center;
  transform: var(--pointer-rotate);
}
.line-tick {
  position: absolute;
  left: 50%;
  top: 50%;
  width: 80%;
  height: 2px;
}
.tick {
  position: absolute;
  left: 0;
  top: 0;
  height: 100%;
  width: 8px;
  background: #5b6376;
}
.num {
  position: absolute;
  width: 30px;
  left: -32px;
  top: 50%;
  text-align: center;
  transform: translateY(-50%);
  color: #073a6f;
  font-size: 18px;
}
.line-tick1 {
  transform: translate(-50%, -50%) rotate(-45deg);
}
.line-tick2 {
  transform: translate(-50%, -50%) rotate(9deg);
}
.line-tick3 {
  transform: translate(-50%, -50%) rotate(63deg);
}
.line-tick4 {
  transform: translate(-50%, -50%) rotate(117deg);
}
.line-tick5 {
  transform: translate(-50%, -50%) rotate(171deg);
}
.line-tick6 {
  transform: translate(-50%, -50%) rotate(225deg);
}
.line-tick1 .num {
  transform: translateY(-50%) rotate(45deg);
}
.line-tick2 .num {
  transform: translateY(-50%) rotate(-10deg);
}
.line-tick3 .num {
  transform: translateY(-50%) rotate(-64deg);
}
.line-tick4 .num {
  transform: translateY(-50%) rotate(-115deg);
}
.line-tick5 .num {
  transform: translateY(-50%) rotate(-171deg);
}
.line-tick6 .num {
  transform: translateY(-50%) rotate(134deg);
}
.slot-content {
  position: absolute;
  bottom: 10%;
  left: 50%;
  transform: translateX(-50%);
}
</style>

相关实现方式，大家可以查阅源码，这里不做深入解释，贴一下组件的引用逻辑

<template>
  <div class="container">
    <div class="module-box">
      <demo :rate="rate">
        <span class="slot-text">{{ `${rate}%` }}</span>
      </demo>
    </div>
    <div class="module-box">
      <demo :rate="92.66">
        <span class="slot-text">{{ `${92.66}%` }}</span>
      </demo>
    </div>
  </div>
</template>
<script>
import Demo from "./demo.vue";
export default {
  name: "DashBoard",
  components: {
    Demo,
  },
  data() {
    return {
      rate: 85.56,
    };
  },
};
</script>
<style scoped>
.container {
  display: flex;
  flex-wrap: wrap;
  width: 100%;
  height: 100%;
  background: #091629;
}
.module-box {
  width: 320px;
  height: 320px;
}
.slot-text {
  color: #fff;
  font-size: 24px;
  font-weight: bold;
}
</style>

总之，使用CSS实现渐变仪表盘并不复杂，其实就是对常用的CSS属性进行了一个综合运用，对于CSS扎实的同学可以实现更加复杂和多样化的图表。这里不得不提一下，如果在图表的实现过程中使用了大量的dom结点，势必会影响页面的渲染速度和页面操作的流畅度，因此，大家可以根据实际情况，不同的场景，不同的技术选型。
