VTK、ITK安装及ITK读取图片、VTK显示示例
1.vs2017安装：可以参照这个地址安装，安装这个的目的主要是后面安装VTK和ITK时候Build要用，而且有别的需要编译的东西也会用到它。不过我没有按照这个安装，因为我的电脑安装有这个，不过以我的经验来看，安装这个很简单，除了耗费点时间。
2.CMake安装： 参考安装链接
我安装的版本是3.20.1
**注意：**安装完成要记得添加环境变量，一定记得，一定记得，一定记得，在使用QT的CMake模式的时候要用到。
3.QT安装： 参考安装[链接](https://blog.csdn.net/weixin_41656968/article/details/80369576)我安装的版本是QT5.9.9
在这里遇到这一步

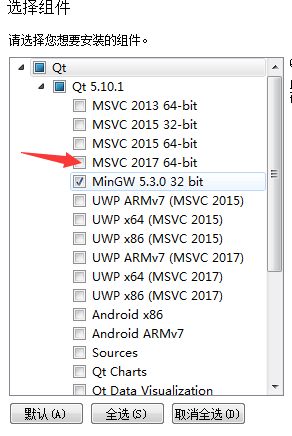

记得勾选MSVC 2017 64-bit,其他的可以不选，因为我们在上一步已经配置安装了VS 2017。

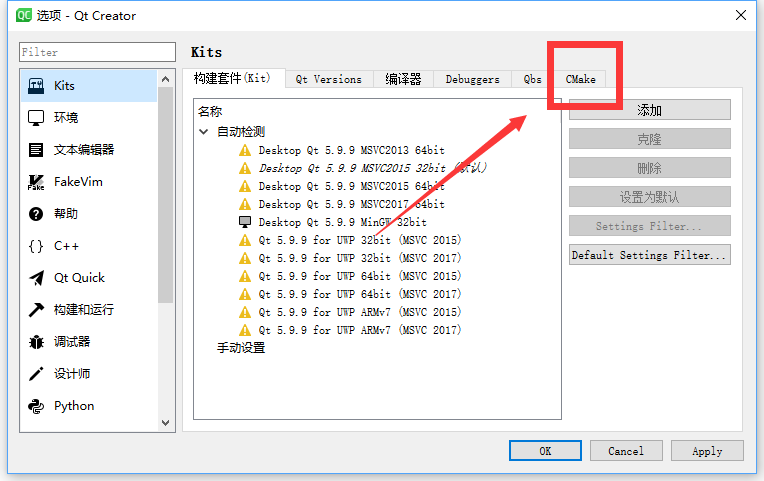

安装完成后，打开QT选择工具->选项就可以看到CMake了
4.VTK安装 参考链接
我安装的版本是VTK8.2.0

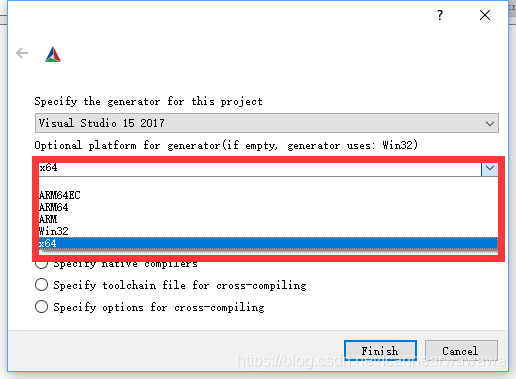

在CMake的过程中注意下面参数的设置。

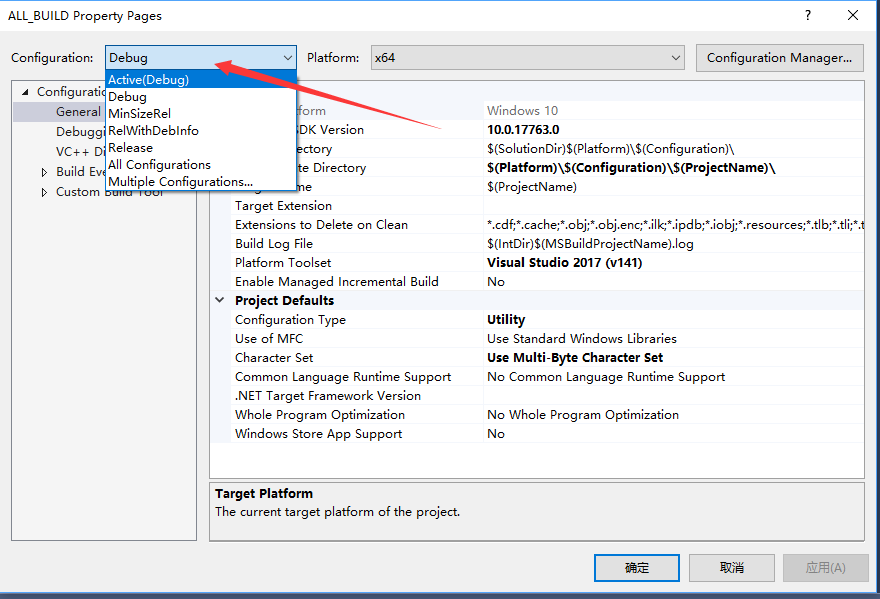

另外需要注意的是在使用VS2017进行BUILD文件ALL_BUILD和INSTALL的时候 ，记得检查VS2017的这个地方选择的是Debug还是Release。
要记清楚自己所选的模式，不然在之后QT中的编译会出现很多问题。
最后插一句，如果根据网上的教程发现在相应的文件夹下找不到对应的文件，不要慌，不要怀疑自己，记得在VTK安装的大目录下搜素就好了，可能它出现在别的文件夹下。
使用VS2017的时候注意Debug和Release，最后测试的时候，用CMake生成.sln文件，能在VS2017中运行即可。

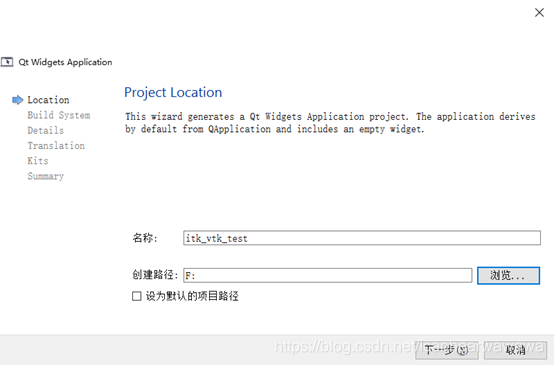

打开QT新建工程，按下面的参数进行
接下来这一步非常关键，记得勾选CMake，别用QMake。
接下来的过程就是一顿默认下一步，直到这里记得选MSVC 2017。
接下来的过程就是一顿默认下一步，直至生成文件系统如下。
千万！千万！！千万！！！别抖机灵改这个文件名，改改里面的内容就行了
里面的内容如下：
cmake_minimum_required(VERSION 3.5)
project(itktest LANGUAGES CXX)
set(CMAKE_INCLUDE_CURRENT_DIR ON)
set(CMAKE_AUTOUIC ON)
set(CMAKE_AUTOMOC ON)
set(CMAKE_AUTORCC ON)
set(CMAKE_CXX_STANDARD 11)
set(CMAKE_CXX_STANDARD_REQUIRED ON)
find_package(Qt5 COMPONENTS Widgets REQUIRED)
find_package(ITK REQUIRED)
find_package(VTK REQUIRED)
if(ITK_FOUND)
include(${ITK_USE_FILE})
ELSE(ITK_FOUND)
MESSAGE(FATAL_ERROR
"ITK not found. Please set ITK_DIR.")
endif()
if(ITK_FOUND)
include(${VTK_USE_FILE})
ELSE(ITK_FOUND)
MESSAGE(FATAL_ERROR
"VTK not found. Please set VTK_DIR.")
endif()
if(ANDROID)
add_library(itktest SHARED
main.cpp
mainwindow.cpp
mainwindow.h
mainwindow.ui
)
else()
add_executable(itktest
main.cpp
mainwindow.cpp
mainwindow.h
mainwindow.ui
)
endif()
target_link_libraries(itktest PRIVATE Qt5::Widgets)
target_link_libraries(itktest PRIVATE ${ITK_LIBRARIES} ${VTK_LIBRARIES})
这里面的大致意思是要包含ITK和VTK的库，还要和QT结合起来，具体的内容也非常好懂，可以参考这篇博客，实在看不懂也没关系，以后都这么写就好了。
干到这里，就可以先构建一下看有啥问题没了，记得选 Debug模式去运行。(这是写给自己的，我的用Release不能关联ITK库)

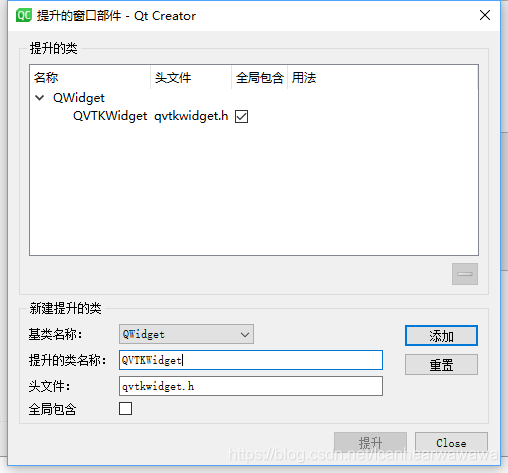

除了默认的一些类，还用到了两个QPushbutten，一个QTextBrowser，和一个QWidget，还需要将其提升为QVTKWidget，用来显示图片，右键点击该部件，出现如下图所示：
画好后的界面如下图所示
创建好之后的类如下
整完界面以后，开心的运行一下，看一下自己画的炫（chou）酷（lou）的界面。
编写mainwindow.h，包含类的定义和一些头文件
#ifndef MAINWINDOW_H
#define MAINWINDOW_H
#include <QMainWindow>
#include "QVTKWidget.h"
#include "itkImage.h"
#include "itkImageFileReader.h"
#include "itkImageToVTKImageFilter.h"
#include "itkJPEGImageIOFactory.h"
#include "itkBMPImageIOFactory.h"
#include "itkImageFileReader.h"
#include "vtkImageViewer.h"
#include "itkCenteredRigid2DTransform.h"
#include "itkResampleImageFilter.h"
#include <vtkOutputWindow.h>
#include "vtkImageActor.h"
#include "vtkRenderer.h"
#include "vtkRenderWindow.h"
#include "vtkRenderWindowInteractor.h"
#include <vtkSmartPointer.h>
typedef itk::RGBPixel< unsigned char > PixelType;
typedef itk::Image< PixelType, 2 > ImageType;
typedef itk::ImageFileReader<ImageType> ReaderType;
QT_BEGIN_NAMESPACE
namespace Ui { class MainWindow; }
QT_END_NAMESPACE
class MainWindow : public QMainWindow
{
Q_OBJECT
public:
MainWindow(QWidget *parent = nullptr);
~MainWindow();
void display(ImageType::Pointer image);
ImageType::Pointer imread(std::string Filename);
ImageType::Pointer rotage(ImageType::Pointer image,double angle);
private slots:
void on_ori_clicked();
void on_pushButton_2_clicked();
private:
Ui::MainWindow *ui;
};
#endif // MAINWINDOW_H
main.cpp
#include "mainwindow.h"
#include <QApplication>
int main(int argc, char *argv[])
{
vtkOutputWindow::SetGlobalWarningDisplay(0); //不想看到那个丑陋的VTKOUTPUT窗口
QApplication a(argc, argv);
MainWindow w;
w.show();
return a.exec();
}
mainwindow.cpp 对mainwindow.h中定义的方法进行实现。
#include "mainwindow.h"
#include "./ui_mainwindow.h"
MainWindow::MainWindow(QWidget *parent)
: QMainWindow(parent)
, ui(new Ui::MainWindow)
{
ui->setupUi(this);
}
MainWindow::~MainWindow()
{
delete ui;
}
void MainWindow::display(ImageType::Pointer image)
{
//显示图片
typedef itk::ImageToVTKImageFilter< ImageType > itkTovtkFilterType;
itkTovtkFilterType::Pointer itkTovtkImageFilter = itkTovtkFilterType::New();
itkTovtkImageFilter->Update();
itkTovtkImageFilter->SetInput(image);//设置图像数据从ITK转向VTK
itkTovtkImageFilter->Update();
// vtkImageActor在3D场景下渲染图像
vtkSmartPointer<vtkImageActor> actor = vtkImageActor::New();
actor->SetInputData(itkTovtkImageFilter->GetOutput());
//VTK渲染的一般步骤
vtkSmartPointer<vtkRenderer> render = vtkRenderer::New();
render->AddActor(actor);
vtkSmartPointer<vtkRenderWindow> window = vtkRenderWindow::New();
window->ClearInRenderStatus();
window->SetSize(800, 600);
window->AddRenderer(render);
this->ui->widget->SetRenderWindow(window);
this->ui->widget->GetRenderWindow()->Render();
}
ImageType::Pointer MainWindow::imread(std::string Filename)
{
//读入图像
itk::JPEGImageIOFactory::RegisterOneFactory();
ReaderType::Pointer reader = ReaderType::New();
reader->SetFileName(Filename);
reader->Update();
return reader->GetOutput();
}
ImageType::Pointer MainWindow::rotage(ImageType::Pointer image,double angle)
{
//实现对图像的旋转
using TransformType = itk::CenteredRigid2DTransform<double>;
using RescaleImageType = itk::ResampleImageFilter<ImageType, ImageType>;
TransformType::Pointer transform = TransformType::New();
RescaleImageType::Pointer rescale = RescaleImageType::New();
const ImageType::SpacingType& spacing = image->GetSpacing();
const ImageType::PointType& origin = image->GetOrigin();
const ImageType::SizeType size = image->GetLargestPossibleRegion().GetSize();
const double imageCenterx = origin[0] + spacing[0] * size[0] / 2.0;
const double imageCenterY = origin[1] + spacing[1] * size[1] / 2.0;
transform->SetAngle(angle);
TransformType::OutputPointType Center;
Center[0] = imageCenterx;
Center[1] = imageCenterY;
transform->SetCenter(Center);
rescale->SetDefaultPixelValue(100);
rescale->SetTransform(transform);
rescale->SetSize(image->GetLargestPossibleRegion().GetSize());
rescale->SetOutputOrigin(image->GetOrigin());
rescale->SetOutputSpacing(image->GetSpacing());
rescale->SetOutputDirection(image->GetDirection());
rescale->SetInput(image);
rescale->Update();
ImageType::Pointer res = rescale->GetOutput();
return res;
}
void MainWindow::on_ori_clicked()
{

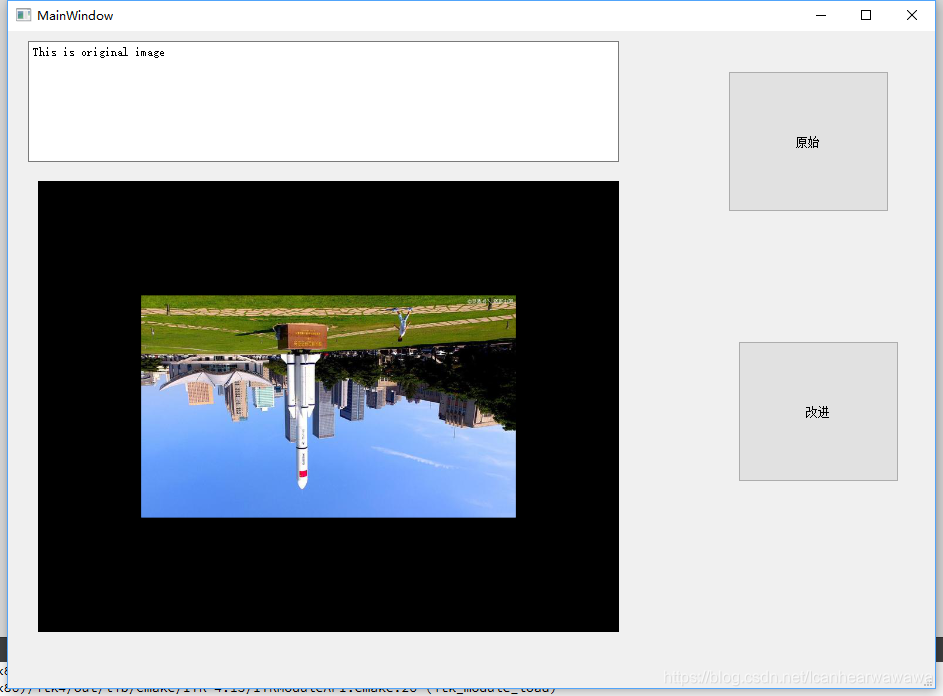

//如果不对图像进行反转180度，图像将是倒着的，这与itk和vtk的坐标定义有关
ImageType::Pointer image = imread("F:/itktest/s.jpeg"); //尽量不要有中文路径，我有的时候好像啥也读不进去
this->ui->textBrowser->clear();
this->ui->textBrowser->append("This is original image");
display(image);
}
void MainWindow::on_pushButton_2_clicked()
{
ImageType::Pointer image = imread("F:/itktest/s.jpeg");
ImageType::Pointer result = rotage(image,3.14);
this->ui->textBrowser->clear();
this->ui->textBrowser->append("This is rotaged image");
display(result);
}

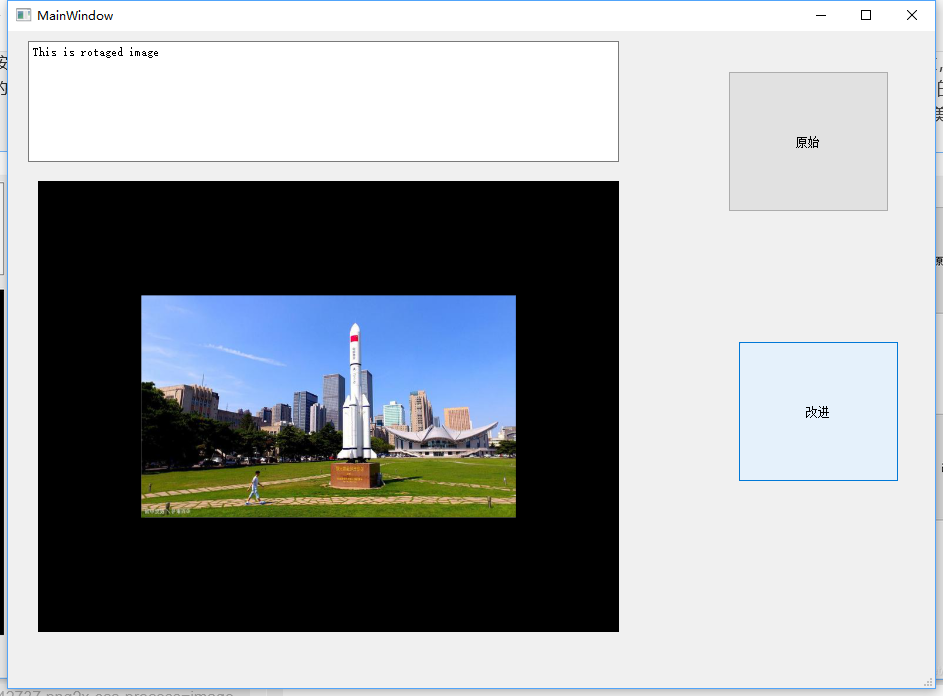

累半天，终于搞定了，接着就是运行下，欣赏下自己的作品，自信按下运行键，结果报了一万个错，甚至不想百度的那种错，又不想从头来了，想了想，忽然想到自己用的模式是Release，深恶痛绝，赶紧换成Debug模式，满怀期待的点了运行键，他就完美的出来了。
这个程序只能显示，不能交互进行，一交互就显示灰色图片-乱码，运气不好还会崩。总之革命尚未成功，同志仍需努力。
安装不好别怀疑自己，遵守职业操守，怀疑软件；遇事不决调参数。加油啥也不是的自己
