掌握一位全加器的实现逻辑，掌握多位可控加减法电路的实现逻辑，熟悉 Logisim 平台基本功能，能在 logisim 中实现多位可控加减法电路。
1.软件：Logisim软件、JAVA环境
2.硬件：计算机Windows 10
在 Logisim 模拟器中打开 alu.circ 文件，在对应子电路中利用已经封装好的全加器设计888位串行可控加减法电路，其电路引脚定义如图所示，用户可以直接使用在电路中使用对应的隧道标签，其中 X，Y 为两输入数，Sub 为加减控制信号，S 为运算结果输出，Cout 为进位输出，OF 为有符号运算溢出位。

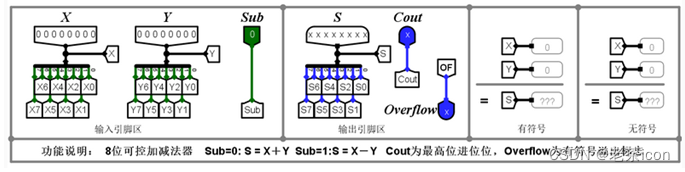

1、电路框架

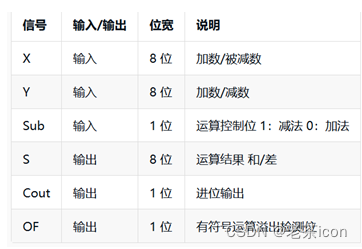

2、电路引脚
3、电路功能区实现
4、电路测试
离线测试：完成海明解码电路后可以在海明编码传输电路中进行测试。完成实验后，利用文本编辑工具打开 alu.circ 文件，将所有文字信息复制粘贴到 Educoder 平台的 alu.circ 文件中，再点击评测按钮即可进行本关测试。平台会对你设计的电路进行自动测试，为方便测试，请勿修改子电路封装，本关测试用例如下:
1.补码加法运算式 [ x + y ] 补 = [ x ] 补 + [ y ] 补
[ x - y ] 补 = [ x ] 补 + [ - y ] 补 = [ x ] 补 - [ y ] 补
2.将 [ y ] 补各位取反 + 1 得到 [ - y ] 补。
