Ubuntu18.04下基于ROS和PX4的无人机仿真平台的基础配置搭建

2023-05-16

Ubuntu18.04下基于ROS和PX4的无人机仿真平台的基础配置搭建

参考资料： https://www.yuque.com/xtdrone/manual_cn/basic_config_1.11 https://blog.csdn.net/qq_42585108/article/details/106781596 https://blog.csdn.net/qq_44830040/article/details/106049992 https://blog.csdn.net/abc869788668/article/details/78323395?locationNum=8&fps=1 如果可以请仔细查看XTDrone的使用文档，会有很多的收获,再顺便在gitee和github上给XTDrone各点一个star吧。

无人机仿真平台的搭建用了肖昆老师的XTDrone项目，十分感谢，相关网页：https://gitee.com/robin_shaun/XTDrone，我这里只是对仿真无人机平台的搭建做了个总结。 本文只是在这几篇文章的基础上进行了些总结和个人安装时的经验心得，中间可能引用较多，若是构成了侵权请联系我删除，目前XTDrone的使用文档已经越来越详细和具体，希望大家多去看看，本文只算是一些补充，或者说是我自己的心得和备忘

系统Ubuntu18.04，本人从一个刚装好的纯净的Ubuntu开始安装，一步步走下来，综合了一些网络上的搭建方法以及在其中遇到的问题，把这些记录下来，方便大家和自己参考。若有错误不对欢迎指正。

我在b站发了流程演示的视频BV1Ku41197V5，若是有不清楚的可以去看一下。视频里只是演示了流程，只能看看，若是有其他问题，还请自己再尝试，毕竟电脑与电脑之间不能一概而论。

最近我突然意识到一个问题，朋友们，下面的指令不要一直在一个终端里运行啊，要不然文件的路径不对了，这大概率是失败的。

一、依赖安装

1

sudo apt install ninja-build exiftool ninja-build protobuf-compiler libeigen3-dev genromfs xmlstarlet libgstreamer1.0-dev libgstreamer-plugins-base1.0-dev python-pip python3-pip gawk

2

pip2 install pandas jinja2 pyserial cerberus pyulog==0.7.0 numpy toml pyquaternion empy pyyaml
pip3 install packaging numpy empy toml pyyaml jinja2 pyargparse

这第二个下载可能比较慢，我这里pip从清华源下载（在代码后面加上 -i https://pypi.tuna.tsinghua.edu.cn/simple），要是失败了多试几次
如果出现如下报错情况，可先更新 setuptools 和 pip

Collecting pandas
  Using cached https://files.pythonhosted.org/packages/64/f1/8fdbd74edfc31625d597717be8c155c6226fc72a7c954c52583ab81a8614/pandas-1.1.2.tar.gz
    Complete output from command python setup.py egg_info:
    Traceback (most recent call last):
      File "<string>", line 1, in <module>
      File "/tmp/pip-build-qtvsjq8t/pandas/setup.py", line 349
        f"{extension}-source file '{sourcefile}' not found.\n"
                                                             ^
    SyntaxError: invalid syntax

    ----------------------------------------
Command "python setup.py egg_info" failed with error code 1 in /tmp/pip-build-qtvsjq8t/pandas/

pip install --upgrade setuptools
#若未报错不需要输入这两行命令
python -m pip install --upgrade pip

二、ROS安装

安装见ROS官方网站：http://wiki.ros.org/Installation/Ubuntu
或者参考教程:https://blog.csdn.net/qq_44830040/article/details/106049992（这个教程是用的国内源安装，虽然可以使用ros，但是可能在和其他的一起使用时出现问题例如darknet_ros，虽然国内源下载会快很多，但还是建议从官网下载）

注意：Ubuntu18.04可以直接全部安装（即指令 sudo apt-get install ros-melodic-desktop 即对于ROS Melodic,选择desktop-full的方式安装,这将同时安装Gazebo9和感知相关库）但是我个人建议18.04的也不进行全部安装，直接安装的gazebo9.0存在缺陷可能在后面出现问题，建议也是选择安装desktop，然后在下面的步骤中安装gazebo9.13或者以上
Ubuntu16.04（ROS Kinetic）选择destop否则安装gazebo7无法进行后续仿真
这里把安装ROS（以melodic为例）也列举出来：

1.配置Ubuntu存储库

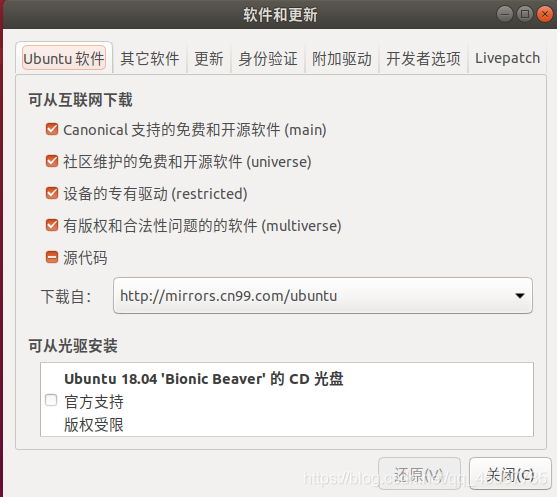

在软件与更新中点击 源代码
在这里插入图片描述
2.设置sources.list
以下分别是清华镜像、中科大镜像和官方默认选其中一个即可，但是个人推荐国内镜像，下载会快很多

清华镜像：

sudo sh -c '. /etc/lsb-release && echo "deb http://mirrors.tuna.tsinghua.edu.cn/ros/ubuntu/ `lsb_release -cs` main" > /etc/apt/sources.list.d/ros-latest.list'

中科大镜像：

sudo sh -c '. /etc/lsb-release && echo "deb http://mirrors.ustc.edu.cn/ros/ubuntu/ `lsb_release -cs` main" > /etc/apt/sources.list.d/ros-latest.list'

官方默认：

sudo sh -c 'echo "deb http://packages.ros.org/ros/ubuntu $(lsb_release -sc) main" > /etc/apt/sources.list.d/ros-latest.list'

3.设置key

sudo apt install curl
curl -s https://raw.githubusercontent.com/ros/rosdistro/master/ros.asc | sudo apt-key add -

要是显示报错的话可以用下面的方法

sudo apt-key adv --keyserver keyserver.ubuntu.com --recv-keys F42ED6FBAB17C654

4.安装

sudo apt update
sudo apt install ros-melodic-desktop

正常安装ROS的话可以sudo apt install ros-melodic-desktop-full，我这里是sudo apt install ros-melodic-desktop原因前面已经说了

5.设定环境

echo "source /opt/ros/melodic/setup.bash" >> ~/.bashrc
source ~/.bashrc

6.构建软件包的依赖关系

sudo apt install python-rosdep python-rosinstall python-rosinstall-generator python-wstool build-essential
sudo apt install python-rosdep

sudo rosdep init

如果出现错误：
ERROR: cannot download default sources list from:
https://raw.githubusercontent.com/ros/rosdistro/master/rosdep/sources.list.d/20-default.list
Website may be down.

执行如下命令：

cd /etc
sudo gedit hosts

末尾添加：151.101.84.133 raw.githubusercontent.com然后保存文件退出即可。

如果出现错误：
ERROR: default sources list file already exists:
/etc/ros/rosdep/sources.list.d/20-default.list
Please delete if you wish to re-initialize

解决办法，执行如下命令：

sudo rm /etc/ros/rosdep/sources.list.d/20-default.list

然后再次执行sudo rosdep init

7.执行rosdep update更新

rosdep update

如果出现如下错误：
ERROR: error loading sources list:
(‘The read operation timed out’,)

大概是网络的问题，反复执行rosdep update命令即可，用手机热点可能会好一点
如果还是不能解决建议参考链接
最近发现这个方法也不是能一定解决，如果可以还是科学上网比较好些

安装以后启动ROS：

roscore

有下列输出说明安装成功：

... logging to /home/robin/.ros/log/a5118af0-5474-11ea-8b86-e454e828c524/r
Checking log directory for disk usage. This may take awhile.
Press Ctrl-C to interrupt
Done checking log file disk usage. Usage is <1GB.
started roslaunch server http://robin-G3-3590:34223/
ros_comm version 1.12.14
SUMMARY
========
PARAMETERS
* /rosdistro: kinetic
* /rosversion: 1.12.14
NODES
auto-starting new master
process[master]: started with pid [30244]
ROS_MASTER_URI=http://robin-G3-3590:11311/
setting /run_id to a5118af0-5474-11ea-8b86-e454e828c524
process[rosout-1]: started with pid [30261]
started core service [/rosout]

新建工作空间,推荐使用catkin-tools管理工作空间,之后除去PX4仿真环境启动外,其余ROS相关工程在此工作空间下管理。

mkdir -p ~/catkin_ws/src
mkdir -p ~/catkin_ws/scripts
cd catkin_ws/src
catkin_init_workspace
cd ..
catkin_make

三、Gazebo安装

无论是ros Kinetic还是Melodic，自带的Gazebo都存在缺陷，若是安装ros时已经安装了gazebo建议卸载并重新安装。建议gazebo版本在9.13以上
Gazebo安装见官网：
http://gazebosim.org/tutorials?tut=install_ubuntu&cat=install
注意几点：
1.选用Alternative installation: step-by-step的安装方式
2.安装Gazebo9.13或者以上

这里为了方便把gazebo的安装也列出来
0.卸载之前的Gazebo（如果安装的话）

sudo apt-get remove gazebo*
sudo apt-get remove libgazebo*
sudo apt-get remove ros-melodic-gazebo* #kinetic noetic对应修改

1.设置计算机以接受来自package.osrfoundation.org的软件

sudo sh -c 'echo "deb http://packages.osrfoundation.org/gazebo/ubuntu-stable `lsb_release -cs` main" > /etc/apt/sources.list.d/gazebo-stable.list'
cat /etc/apt/sources.list.d/gazebo-stable.list
#如果出现deb http://packages.osrfoundation.org/gazebo/ubuntu-stable xenial main表示没问题

2.设置密钥

wget https://packages.osrfoundation.org/gazebo.key -O - | sudo apt-key add -
sudo apt-get update

3.安装gazebo9.1指令：

sudo apt-get install gazebo9=9.1*

安装之后终端输入gazebo若打开Gazebo说明安装成功

4.Gazebo本身是独立于ROS的,因此还需要安装ROS的Gazebo插件

sudo apt install ros-melodic-gazebo9-*
sudo apt install ros-melodic-gazebo-*

测试

roscore
rosrun gazebo_ros gazebo

若能打开Gazebo说明Gazebo和ROS间的插件也安装成功。
输入gazebo --version也可以查看到gazebo的版本

Gazebo有很多开源的模型文件，XTDrone的作者已经上传，大家可以去自己寻找下载https://www.yuque.com/xtdrone/manual_cn/basic_config

将该附件解压缩后放在~/.gazebo中，此时在 ~/.gazebo/models/路径下可以看到很多模型。如果不做这一步，之后运行Gazebo仿真，可能会缺模型，这时会自动下载，国内的网比较慢，自动下载会下载比较久。

四、MAVROS安装

注意，mavros-extras一定别忘记装，否则视觉定位将无法完成

sudo apt install ros-kinetic-mavros ros-kinetic-mavros-extras 		# for ros-kinetic
sudo apt install ros-melodic-mavros ros-melodic-mavros-extras 		# for ros-melodic
wget https://gitee.com/robin_shaun/XTDrone/raw/master/sitl_config/mavros/install_geographiclib_datasets.sh
sudo chmod a+x ./install_geographiclib_datasets.sh
sudo ./install_geographiclib_datasets.sh  #这步需要装一段时间,请耐心等待PX4配置

最后的sudo ./install_geographiclib_datasets.sh 这步需要装一段时间,请耐心等待

五、PX4配置（1.11版本）

由于国内的github下载速度较慢，XTrone的作者们把固件和submodule同步到了gitee，如果嫌github慢，可以从gitee下载，Xtdrone的官网在这一步也直接提供了编译好的PX4固件，要是实在不行可以直接下载。

github

git clone https://github.com/PX4/PX4-Autopilot.git
mv PX4-Autopilot PX4_Firmware
cd PX4_Firmware
git checkout -b xtdrone/dev v1.11.0-beta1
git submodule update --init --recursive
make px4_sitl_default gazebo

gitee

git clone https://gitee.com/robin_shaun/PX4_Firmware
cd PX4_Firmware
git checkout -b xtdrone/dev v1.11.0-beta1

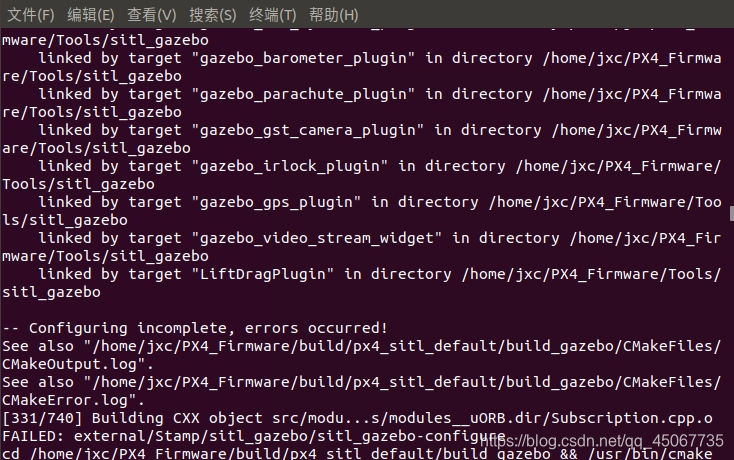

修改.gitmodules（在PX4_Firmware文件夹中ctrl+h查看隐藏文件可以找到 图左下角第一个）
在这里插入图片描述
打开之后修改如下：

[submodule "mavlink/include/mavlink/v2.0"]
	path = mavlink/include/mavlink/v2.0
	url = https://gitee.com/robin_shaun/c_library_v2.git
	branch = master
[submodule "src/drivers/uavcan/libuavcan"]
	path = src/drivers/uavcan/libuavcan
	url = https://gitee.com/robin_shaun/uavcan.git
	branch = px4
[submodule "Tools/jMAVSim"]
	path = Tools/jMAVSim
	url = https://gitee.com/robin_shaun/jMAVSim.git
	branch = master
[submodule "Tools/sitl_gazebo"]
	path = Tools/sitl_gazebo
	url = https://gitee.com/robin_shaun/sitl_gazebo.git
	branch = master
[submodule "src/lib/matrix"]
	path = src/lib/matrix
	url = https://gitee.com/robin_shaun/Matrix.git
	branch = master
[submodule "src/lib/ecl"]
	path = src/lib/ecl
	url = https://gitee.com/robin_shaun/ecl.git
	branch = master
[submodule "boards/atlflight/cmake_hexagon"]
	path = boards/atlflight/cmake_hexagon
	url = https://gitee.com/robin_shaun/cmake_hexagon.git
	branch = px4
[submodule "src/drivers/gps/devices"]
	path = src/drivers/gps/devices
	url = https://gitee.com/robin_shaun/GpsDrivers.git
	branch = master
[submodule "src/modules/micrortps_bridge/micro-CDR"]
	path = src/modules/micrortps_bridge/micro-CDR
	url = https://gitee.com/robin_shaun/micro-CDR.git
	branch = px4
[submodule "platforms/nuttx/NuttX/nuttx"]
	path = platforms/nuttx/NuttX/nuttx
	url = https://gitee.com/robin_shaun/NuttX.git
	branch = px4_firmware_nuttx-9.1.0+
[submodule "platforms/nuttx/NuttX/apps"]
	path = platforms/nuttx/NuttX/apps
	url = https://gitee.com/robin_shaun/NuttX-apps.git
	branch = px4_firmware_nuttx-9.1.0+
[submodule "platforms/qurt/dspal"]
	path = platforms/qurt/dspal
	url = https://gitee.com/robin_shaun/dspal.git
[submodule "Tools/flightgear_bridge"]
	path = Tools/flightgear_bridge
	url = https://gitee.com/robin_shaun/PX4-FlightGear-Bridge.git
	branch = master
[submodule "Tools/jsbsim_bridge"]
	path = Tools/jsbsim_bridge
	url = https://gitee.com/robin_shaun/px4-jsbsim-bridge.git
[submodule "src/examples/gyro_fft/CMSIS_5"]
	path = src/examples/gyro_fft/CMSIS_5
	url = https://gitee.com/mirrors/CMSIS_5

执行子模块更新指令

git submodule update --init

更改子模块下的submodule：
1、

cd ~/PX4_Firmware/src/drivers/uavcan/libuavcan

修改.gitmodules：（要先到PX4_Firmware/src/drivers/uavcan/libuavcan这个文件夹中找到.gitmodules这个文件，下面也是同样）

[submodule "dsdl"]
	path = dsdl
	url = https://gitee.com/robin_shaun/dsdl
	branch = legacy-v0
[submodule "libuavcan/dsdl_compiler/pyuavcan"]
	path = libuavcan/dsdl_compiler/pyuavcan
	url = https://gitee.com/robin_shaun/pyuavcan
[submodule "libuavcan_drivers/kinetis"]
	path = libuavcan_drivers/kinetis
	url = https://gitee.com/robin_shaun/libuavcan_kinetis.git

git submodule update --init

2、

cd ~/PX4_Firmware/src/drivers/uavcan/libuavcan/libuavcan/dsdl_compiler/pyuavcan

修改.gitmodules：

[submodule "dsdl"]
	path = dsdl
	url = https://gitee.com/robin_shaun/dsdl

3、

cd ~/PX4_Firmware/Tools/jMAVSim

修改.gitmodules：

[submodule "jMAVlib"]
	path = jMAVlib
	url = https://gitee.com/robin_shaun/jMAVlib
	branch = master

git submodule update --init

4、

cd ~/PX4_Firmware/Tools/sitl_gazebo

修改.gitmodules：

[submodule "external/OpticalFlow"]
	path = external/OpticalFlow
	url = https://gitee.com/robin_shaun/OpticalFlow

git submodule update --init

5、

cd ~/PX4_Firmware/platforms/qurt/dspal

修改.gitmodules：

[submodule "cmake_hexagon"]
	path = cmake_hexagon
	url = https://gitee.com/robin_shaun/cmake_hexagon

git submodule update --init

6、

cd ~/PX4_Firmware/Tools/sitl_gazebo/external/OpticalFlow

修改.gitmodules：

[submodule "external/klt_feature_tracker"]
	path = external/klt_feature_tracker
	url = https://gitee.com/robin_shaun/klt_feature_tracker

git submodule update --init

如果编译报错提示PX4_Firmware/Tools/sitl_gazebo/src/gazebo_usv_dynamics_plugin.cpp中的ignition::math::Matrix4 xformV(vq);语句中，xformV之前没有定义类型
将其修改为ignition::math::Matrix4 xformV(vq);保存之后重新编译。

安装必要的python依赖：（如果前面已经安装可以跳过这步）

cd ~/PX4_Firmware
bash ./Tools/setup/ubuntu.sh --no-nuttx --no-sim-tools

编译

make px4_sitl_default gazebo

如果编译报错提示PX4_Firmware/Tools/sitl_gazebo/src/gazebo_usv_dynamics_plugin.cpp中的ignition::math::Matrix4 xformV(vq);语句中，xformV之前没有定义类型
将其修改为ignition::math::Matrix4 xformV(vq);保存之后重新编译。

修改 ~/.bashrc，加入以下代码,注意路径匹配

source ~/catkin_ws/devel/setup.bash
source ~/PX4_Firmware/Tools/setup_gazebo.bash ~/PX4_Firmware/ ~/PX4_Firmware/build/px4_sitl_default
export ROS_PACKAGE_PATH=$ROS_PACKAGE_PATH:~/PX4_Firmware
export ROS_PACKAGE_PATH=$ROS_PACKAGE_PATH:~/PX4_Firmware/Tools/sitl_gazebo

source ~/.bashrc

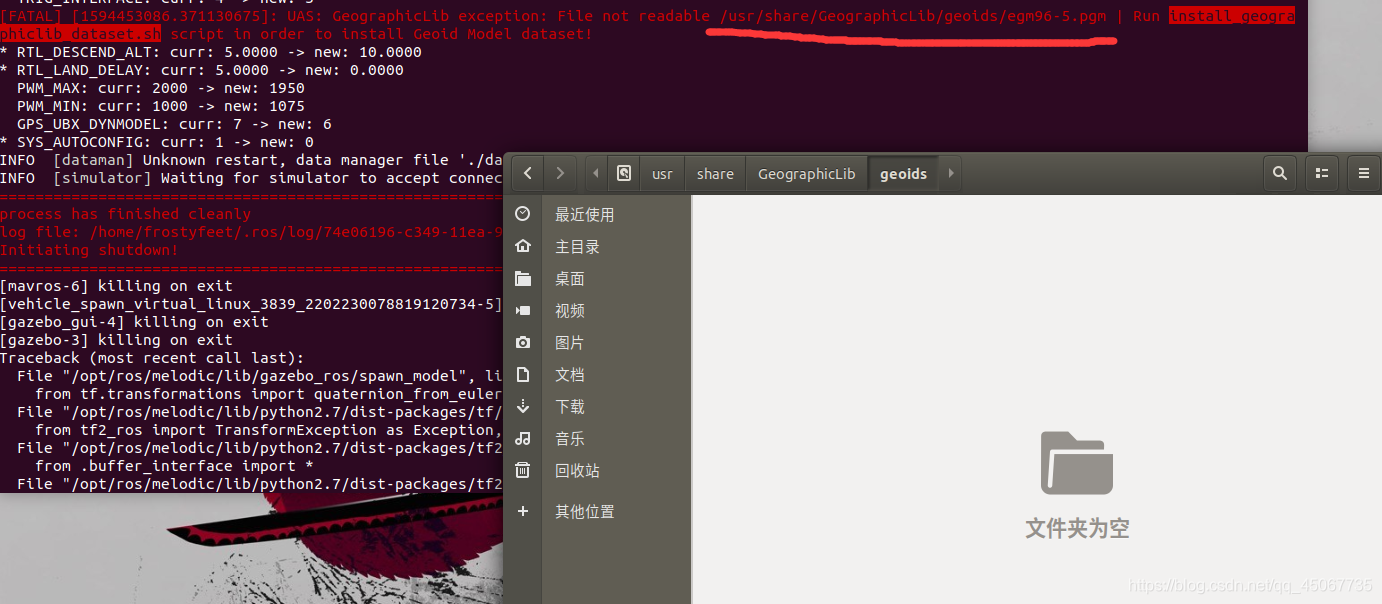

然后运行如下命令,此时会启动Gazebo,如下图所示。

cd ~/PX4_Firmware
roslaunch px4 mavros_posix_sitl.launch

在这里插入图片描述
并运行

rostopic echo /mavros/state

若connected: True,则说明MAVROS与SITL通信成功。如果是false，一般是因为.bashrc里的路径写的不对，请仔细检查。

---
header:
seq: 11
stamp:
secs: 1827
nsecs: 173000000
frame_id: ''
connected: True
armed: False
guided: False
manual_input: True
mode: "MANUAL"
system_status: 3
---

注意：
1.有条件的建议科学上网下载。GitHub上下载速度比较缓慢，还可能失败，我也尝试过修改网络什么的效果几乎没有，建议在git clone之前把GitHub上PX4源码的放到码云（gitee）上，码云的使用请大家自行搜索。
如果是把代码放到码云上下载，在更新子模块（git submodule update --init --recursive）中还是从GitHub上下载速度也是很慢，这个需要修改submodule，修改方法上面已经提到。

2.make px4_sitl_default gazebo这个过程可能比较考验电脑内存，我电脑有几次CPU都是100%运行，而且停下卡住
情况可能如下：

在这里插入图片描述
可以尝试先增加临时swap空间，再执行make px4_sitl_default gazebo指令，或者直接再次执行make px4_sitl_default gazebo指令，可能需要多次执行。

#注释：of=/home/swap,放置swap的空间; count的大小就是增加的swap空间的大小，64M就是块大小，这里是64MB，所以总共空间就是bs*count=1024MB.这里分配空间的时候需要一点时间，等待执行完毕。
sudo dd if=/dev/zero of=/home/swap bs=64M count=16
#注释：把刚才空间格式化成swap各式
sudo mkswap /home/swap (可能会提示warning: don't erase bootbits sectorson whole disk. Use -f to force，不用理会)
#注释：使刚才创建的swap空间
sudo swapon /home/swap

3.在最后一个指令（make px4_sitl_default gazebo）运行时可能出现如下错误：
在这里插入图片描述
解决方法：

sudo apt-get install libgstreamer-plugins-base1.0-dev

4.运行时可能会出现如下状况：
在这里插入图片描述
在这里插入图片描述这些报错和警告并不影响使用，可以直接无视。

5.第一次运行时进程比较缓慢，gazebo可能有一段时间黑屏，其实这是在初始化，请耐心等待一下，这是gazebo在联网下载模块，国内的网络下载比较耗时间，把我上面提到的models解压然后放到.gazebo里就行。

6.建议修改./bashrc文件时直接在主目录中修改，用control + h查看隐藏文件，把上面是三行直接复制到最下面然后输入source ~/.bashrc 重启barshc，这样一劳永逸，但是修改完之后每次打开命令行会出现刚刚加进去的
在这里插入图片描述

六、QGC地面站安装（选择）

安装链接：https://docs.qgroundcontrol.com/en/getting_started/download_and_install.html
启动后,将出现下图 所示画面。注意Ubuntu16.04没法直接使用QGroundcontrol 版本4系列（可以使用版本3系列），Ubuntu16.04需要源码编译版本4系列，请仔细查看安装链接。
在这里插入图片描述

七、XTDrone源码下载

git clone https://gitee.com/robin_shaun/XTDrone.git
cd XTDrone
git submodule update --init --recursive
cp sensing/gimbal/gazebo_gimbal_controller_plugin.cpp ~/PX4_Firmware/Tools/sitl_gazebo/src/
cp sitl_config/init.d-posix/rcS ~/PX4_Firmware/ROMFS/px4fmu_common/init.d-posix/
cp sitl_config/worlds/* ~/PX4_Firmware/Tools/sitl_gazebo/worlds/
cp -r sitl_config/models/* ~/PX4_Firmware/Tools/sitl_gazebo/models/
cp -r sitl_config/launch/* ~/PX4_Firmware/launch/
cd ~/.gazebo/models/
rm -r stereo_camera/ 3d_lidar/ 3d_gpu_lidar/ hokuyo_lidar/

注意由于修改了PX4 sitl_gazebo中的gazebo_gimbal_controller_plugin.cpp（源代码不能控制多无人机的云台），要再编译一次。

cd ~/PX4_Firmware
make px4_sitl_default gazebo

因为Gazebo寻找模型的顺序，是先在.gazebo/models/下寻找，然后在其他路径寻找，所以在往PX4 SITL复制models时，要注意.gazebo/models/下有没有同名文件（比如.gazebo/models/下默认有stereo_camera），有的话要么将该同名文件删去，要么替换该同名文件。

注意：cp -r sitl_config/models/* ~/.gazebo/models/ 这一步可能出现如下情况：
在这里插入图片描述
这是gazebo的models没有的原因，按照上面的方法把下载的models解压放到.gazebo文件夹里就行，然后再执行指令就可以

八、用键盘控制无人机飞行

在一个终端运行

cd ~/PX4_Firmware
roslaunch px4 indoor1.launch

第一次运行roslaunch px4 indoor1.launch时gazebo可能需要加载一段时间，请耐心等待

Gazebo启动后，在另一个终端运行

cd ~/XTDrone/communication/
python multirotor_communication.py iris 0

与0号iris建立通信后，在另一个终端运行

cd ~/XTDrone/control/keyboard
python multirotor_keyboard_control.py iris 1 vel

成功后如图所示
可以通过键盘控制1架iris的解锁/上锁，修改飞行模式，飞机速度等。使用t起飞利用的是takeoff飞行模式，相关参数（起飞速度、高度）要在rcS中设置。一般可以使用offboard模式起飞，这时起飞速度要大于0.3m/s才能起飞。（起飞方法：先按t键解锁，再按i键使得upward velocity大于等于0.3，此时可以看到旋翼转起来，最后按b键起飞。这之间的按键的时候间隔应当快一点，否则时间间隔过长的话无人机会自动锁上，又要重复刚刚的步骤）
注意，飞机要先解锁才能起飞！飞到一定高度后可以切换为‘hover’模式悬停，再运行自己的飞行脚本，或利用键盘控制飞机。
推荐起飞流程，按i把向上速度加到0.3以上，再按b切offboard模式，最后按t解锁。
在这里插入图片描述到此，仿真平台基础配置完成
注意：
roslaunch px4 indoor1.launch时可能发生以下错误：
1.
在这里插入图片描述
解决方法见：https://blog.csdn.net/abc869788668/article/details/78323395?locationNum=8&fps=1
即输入如下指令：

sudo /opt/ros/melodic/lib/mavros/install_geographiclib_datasets.sh

时间可能较长，需要耐心等待
2.
在这里插入图片描述
原作者说可能是三维激光雷达的问题，但是经过几天的尝试我发现安装的gazebo9.0会出现如上错误，而gazebo9.13可以运行，可以尝试把gazebo版本换到9.13进行尝试，这也是我在安装ros和gazebo时建议选择melodic-desktop已经后面安装gazebo9.13或者以上的原因。
4.由于不同版本的Gazebo对光照的设置不同，因此有些场景在一些版本中光照可能不合适，可以手动调整删除一些光照源。如indoor1在Gazebo9.15中，如果不做修改，光线就很亮，可以删除原先的一些光照源，保留下图所示的光照源。
在这里插入图片描述

参考网页：
[1]: https://www.yuque.com/xtdrone/manual_cn/basic_config_1.11 如果可以请仔细查看XTDrone的使用文档，会有很多的收获,再顺便在gitee和github上给XTDrone各点一个star吧。
[2]: https://blog.csdn.net/qq_42585108/article/details/106781596
[3]: https://blog.csdn.net/qq_44830040/article/details/106049992
[4]: https://blog.csdn.net/abc869788668/article/details/78323395?locationNum=8&fps=1

本文内容由网友自发贡献，版权归原作者所有，本站不承担相应法律责任。如您发现有涉嫌抄袭侵权的内容，请联系:hwhale#tublm.com(使用前将#替换为@)

Ubuntu18

ROS

PX4

无人机仿真平台的基础配置搭建

Ubuntu18.04下基于ROS和PX4的无人机仿真平台的基础配置搭建 的相关文章

  • 使用WTGAHRS2(JY-GPSIMU)在ROS中读取数据并发布话题

    目录 IMU简介 驱动程序 IMU串口通信协议 程序 效果 IMU简介 十轴惯性导航传感器WTGAHRS2传感器集成高精度的陀螺仪 加速度计 地磁场传感器 GPS 模块 采用高性能的微处理器和先进的动力学解算与卡尔曼动态滤波算法 能够快速求

  • 思岚RPLIDAR A2 在ubuntu 16.04上的测试

    1 下载雷达ROS包 首先在github上下载rplidar的ros包 下载指令为 默认安装了git git clone https github com Slamtec rplidar ros git 在ubuntu上创建工作空间 并将该

  • ros+arduino学习（六）：重构ros_lib库文件

    前言 ros lib是arduino程序和ros连接的库文件 通过使用这些库文件和相关函数 可以在arduino上通过编程使得arduino硬件开ros节点程序 这样arduino硬件就可以与上位机通过话题进行通讯 从而把arduino从传

  • Webots小车与Gampping建图仿真与ORB3算法实践

    此篇博客转自本作者在古月居的博客 https www guyuehome com 34537 前言 在研一的时候 由于XXX项目的需要 其中一项就是需要测试Gmapping建图 自然也要求使用ROS系统 由于之前经常在webots中进行仿真

  • 无人驾驶论坛

    1 百度Apollo论坛 http www 51apollo com 2 人工智能中文资讯网 http www ailab cn

  • rosrun 和 roslaunch 的时候 TAB 的自动补全出现问题

    rosrun 和 roslaunch 的时候 TAB 的自动补全出现问题 rospack Warning error while crawling home sun boost filesystem status Permission de

  • Ubuntu镜像下载地址

    镜像地址https launchpad net ubuntu cdmirrors

  • 线速度和角速度

    转自 https baike baidu com item E7 BA BF E9 80 9F E5 BA A6 1532652 fr aladdin https baike baidu com item E8 A7 92 E9 80 9F

  • Ubuntu16.04安装ROS Kinetic详细步骤

    文章目录 ROS安装 配置Ubuntu软件仓库 设置sources list 设置密钥 更新Debian软件包索引 安装ROS 初始化 rosdep 环境配置 构建工厂依赖 测试安装 开发环境 ROS安装 ROS Kinetic只支持Wil

  • ROS noetic tf demo错误处理及python版本切换

    文章目录 报错描述及解决 ubuntu20 04下python版本切换 报错描述及解决 ubuntu版本 20 04 ROS版本 noetic roslaunch turtle tf turtle tf demo launch 报错信息 t

  • 清华大学开源软件镜像站网址

    清华大学 TUNA 协会原名清华大学学生网管会 注册名清华大学学生网络与开源软件协会 是由清华大学网络技术和开源软件爱好者 技术宅组成的团体 现阶段向校内外提供开源软件镜像等服务 清华大学 TUNA 协会清华大学 TUNA 协会原名清华大学

  • 激光雷达LMS111在ROS上的使用

    LMS111 10100 在ROS上的测试与使用 准备工作 设备 硬件 LMS111 101000激光雷达 软件 ubuntu16 04 ROS 开始 设备连接 将激光雷达与处理器 电脑 工控机等 通过以太网连接好 激光雷达默认的IP地址为

  • 解决ros安装 使用roscore命令测试问题

    本人安装教程完成ROS的安装后 在进行测试如图1命令 出现 解决办法输入完命令1后要输入命令2才行 即可测试成功 测试成功的界面如下

  • ROS 第四天 ROS中的关键组件

    1 Launch文件 通过XML文件实现多节点的配置和启动 可自动启动ROS Master

  • 树莓派配置wifi做热点方法

    http wiki jikexueyuan com project raspberry pi wifi html

  • ROS1 ROS2学习

    ROS1 ROS2学习 安装 ROS ROS1 ROS2 命令行界面 ROS2 功能包相关指令 ROS 命令行工具 ROS1 CLI工具 ROS2 CLI工具 ROS 通信核心概念 节点 Node 节点相关的CLI 话题 Topic 编写发

  • roslaunch error: ERROR: cannot launch node of type

    今天在因为github上有个之前的包更新了 重新git clone后出现了一个问题 ERROR cannot launch node of type crazyflie demo controller py can t locate nod

  • 在 Python 3 中导入 Rosbag

    我正在尝试从 Python 3 读取 rosbag 文件 我安装了 ROS2 Eloquent Elusor 它应该支持 Python 3 当我跑步时 import rosbag bag rosbag Bag test bag 从Pytho

  • 从 pcl::PointCloud 中删除点

    我是 PCL 新手 我正在使用 PCL 库 并且正在寻找一种从点云中提取点或将特定点复制到新点的方法 我想验证每个点是否符合条件 并且我想获得仅包含优点的点云 谢谢 使用 ExtractIndices 类 将要删除的点添加到 PointIn

  • 无法在 ROS 中使用本地安装的 Protocol Buffer

    我已经安装了协议缓冲区 https developers google com protocol buffers 本地 ROS包的目录结构如下 CMakeLists txt package xml include addressbook p

随机推荐

  • .yml文件语法

    项目里用到yml文件作为配置文件 xff0c 了解下其实挺简单 xff0c 它的基本语法如下 大小写敏感使用缩进表示层级关系缩进时不允许使用Tab键 xff0c 只允许使用空格 缩进的空格数目不重要 xff0c 只要相同层级的元素左侧对齐即

  • 嵌入式总线协议（二）——RS232、RS485

    定义 RS232 RS485为电气层 xff08 物理层 xff09 协议 xff0c 依赖于串口 xff08 UART xff09 存在 xff0c 在电气层进行优化处理 xff0c 达到提高抗干扰能力 提高传输速度 增大传输距离的效果

  • 测试TensorFlow的GPU版本安装成功方法

    程序如下 xff1a import tensorflow as tf print 39 GPU 39 tf test is gpu available a 61 tf constant 2 b 61 tf constant 4 print

  • 深度学习数据集下载

    猫狗识别数据集 链接 xff1a https pan baidu com s 1vQcmQts1jIi5 oA6O411aA amp shfl 61 sharepset 提取码 xff1a 5si6 MNIST数据集 链接 xff1a ht

  • PyTorch版本检测及GPU是否安装成功检测

    PyTorch GPU版本安装方法 xff0c 请看anaconda虚拟环境下镜像安装PyTorch 利用jupyter notebook访问虚拟环境 检测程序如下 xff1a span class token keyword import

  • 树莓派 | 摄像头模块的使用方法

    如果觉得本篇文章对您的学习起到帮助作用 xff0c 请 点赞 43 关注 43 评论 xff0c 留下您的足迹 x1f4aa x1f4aa x1f4aa 在此项目中 xff0c 将了解如何使用树莓派摄像头模块进行拍照 xff0c 录制视频等

  • 树莓派小实验 | 制作一个带快门的照相机 & 录像机

    如果觉得本篇文章对您的学习起到帮助作用 xff0c 请 点赞 43 关注 43 评论 xff0c 留下您的足迹 x1f4aa x1f4aa x1f4aa x1f4aa 在此项目中 xff0c 通过连接GPIO引脚的按钮控制拍照 xff0c

  • Jetson Nano 关机、重启命令

    如果觉得本篇文章对您的学习起到帮助作用 xff0c 请 点赞 43 关注 43 评论 xff0c 留下您的足迹 x1f4aa x1f4aa x1f4aa 1 重启命令 xff1a span class token function sudo

  • python保存虚拟环境requirement.txt

    保存 pip freeze span class token operator gt span requirement txt 安装 pip span class token function install span r requirem

  • python虚拟环境移植到另一台电脑

    如果觉得本篇文章对您的学习起到帮助作用 xff0c 请 点赞 43 关注 43 评论 xff0c 留下您的足迹 x1f4aa x1f4aa x1f4aa 本篇文章为python环境打包离线安装移植的所做笔记 xff0c 一是为了日后查找方便

  • python安装jupyter lab和使用插件

    如果觉得本篇文章对您的学习起到帮助作用 xff0c 请 点赞 43 关注 43 评论 xff0c 留下您的足迹 x1f4aa x1f4aa x1f4aa 本篇文章为python安装jupyter lab和使用插件的所做笔记 xff0c 一是

  • Bean的初始化和销毁（java配置方式）

    bean生命周期管理 spring对bean的生命周期的操作提供了支持 xff0c java配置和注解配置分别使用如下方式 xff1a 1 java配置 xff1a 使用 64 Bean 的initMethod和destoyMethod 2

  • UWB使用教程

    前言 本篇文章主要对淘宝商家给的UWB资料进行整理 xff0c 方便大家快速入门 注重UWB定位模块的使用 xff0c 不解释具体的原理 实现功能 xff1a 搭建UWB基站使用上位机配置参数ROS接受UWB的定位信息修改IMU的STM32

  • 【Tiva_C系列】一、ARM Cortex-M4F 处理器

    ARM Cortex M4F 处理器 0 引言1 Cortex M4处理器和基于Cortex M4的MCU2 Cortex M4F处理器结构3 存储器映射4 处理器模式和软件执行的权限级别5 内核寄存器6 异常和中断处理6 1 优先级6 2

  • Windows11解决无法设置移动热点

    文章目录 前言1 解决办法 前言 今天装了个Win11 xff0c 回头发现移动热点无法打开 xff0c 在网上找了好久 xff0c 才找到解决方案 xff0c 这里分享下解决方案 1 解决办法 打开设备管理器 找到网络适配器 启用这两个设

  • python实现aruco的生成和检测

    OpenCV aruco的生成 import cv2 as cv import numpy as np if name 61 61 39 main 39 Load the predefined dictionary dictionary 6

  • SMPL经典论文

    摘要 模型参数从这些数据中学习 xff1a 休息姿势模板 混合 xff08 blend xff09 权重 与姿势相关的混合形状 与身份相关的混合形状 从顶点到关节位置的回归器与姿势相关的混合形状是姿态旋转矩阵的线性函数 xff0c 这个简单

  • 灰度图片二值化matlab

    rge图片灰度化之后 xff0c 往往存在灰度值比较近的情况 根据自己的需求将灰度值调到两个极端值 xff0c 也叫做阈值处理 本文的阈值是自定义的 xff0c 建立在已经读取到灰度图片灰度值的基础之上 存在获取灰度图片最佳阈值的算法 大津

  • Maven Helper插件下载&Maven导入jar包(依赖管理)

    1 maven Helper插件 1 1搜索 File gt Settings gt Plugins gt 搜索Maven Helper 发现没有 1 2 安装 点击Browse reositories gt 选择maven Helper

  • Ubuntu18.04下基于ROS和PX4的无人机仿真平台的基础配置搭建

    Ubuntu18 04下基于ROS和PX4的无人机仿真平台的基础配置搭建 参考资料 xff1a https www yuque com xtdrone manual cn basic config 1 11 https blog csdn

热门标签
